Bedienungsanleitung
Spektro-Goniometer, Basic SG2
1
Funktionselemente
1. Verstellbarer Lichteintrittsspalt, Halteschraube f ¨ u r dessen Abdeckung
2. Konterring zur Befestigung des Eintrittsspaltes
3. Kollimator
4. Federunterf ¨ u tterte Stellschrauben zur horizontalen Ausrichtung des Tisches
5. Spektrometertisch mit Gewindel ¨ o chern f ¨ u r Halteschrauben
6. Halteschraube f ¨ u r Tisch zur H ¨ o hen- und Winkelverstellung
7. Okularfernrohr
8. Drehknopf f ¨ u r die Fokussierung des Fernrohres
9. Okularhalter mit Fadenkreuz
10. Stellschraube zur Verstellung der Spaltbreite
11. Drehknopf f ¨ u r die Fokussierung des Kollimators
12. Feinstellschraube f ¨ u r die Drehung des Tischhalters
13. Feststellschraube f ¨ u r den Feinstelltrieb des Tischhalters
14. Feststellschraube f ¨ u r die Drehung des (Okular-)Fernrohres
15. Feinstellschraube f ¨ u r die Drehung des Fernrohres
16. Konterring zur Befestigung des Okularhalters
17. Einsteckokular, 15-fach
18. Prismenhalter
19. Halter f ¨ u r Beugungsgitter
2
Sicherheitshinweis
Vor Inbetriebnahme des Ger ¨ a tes ist die Betriebsanleitung sorgf ¨ a ltig und vollst ¨ a ndig zu lesen. Sie sch ¨ u tzen sich
und vermeiden Sch ¨ a den an Ihrem Ger ¨ a t.
Verwenden Sie das Ger ¨ a t nur f ¨ u r den daf ¨ u r vorgesehenen Zweck.

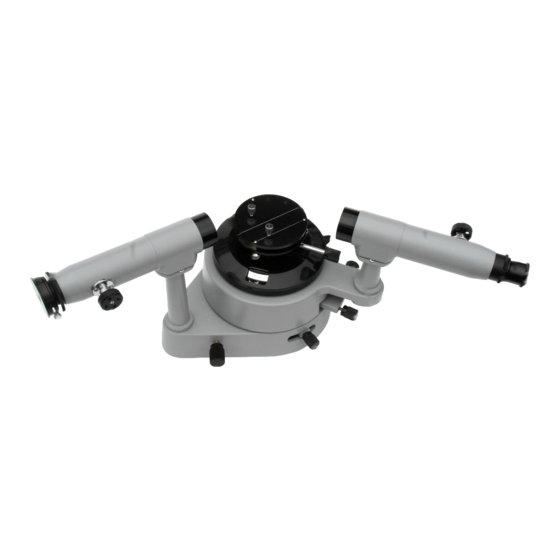

Abbildung 1: Spektro-Goniometer, Basic SG2
1
Inhaltsverzeichnis
Verwandte Anleitungen für Phywe Basic SG2
Inhaltszusammenfassung für Phywe Basic SG2
-
Seite 1: Funktionselemente
Bedienungsanleitung Spektro-Goniometer, Basic SG2 Funktionselemente Abbildung 1: Spektro-Goniometer, Basic SG2 1. Verstellbarer Lichteintrittsspalt, Halteschraube f ¨ u r dessen Abdeckung 2. Konterring zur Befestigung des Eintrittsspaltes 3. Kollimator 4. Federunterf ¨ u tterte Stellschrauben zur horizontalen Ausrichtung des Tisches 5. Spektrometertisch mit Gewindel ¨ o chern f ¨ u r Halteschrauben 6. -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Funktionselemente 2 Sicherheitshinweis 3 Beschreibung des Ger ¨ a tes 4 Handhabung 4.1 Gew ¨ o hnliche Justierung ......... . 4.2 Den Winkel mit der Verniersala ablesen . -
Seite 3: Den Winkel Mit Der Verniersala Ablesen
Der Spalt hat eine feststehende und eine bewegliche Kante, f ¨ u r Winkelmessungen soll sich an der feststehenden Kante orientiert werden, diese soll mit dem Fadenkreuz zur ¨ Ubereinstimmung gebracht werden, indem mit dem Feinstelltrieb 15. das Okular an die entsprechende Winkelposition gebracht wird. Dies ist dann zu beachten, wenn bei Licht geringer Intensit ¨... -
Seite 4: Messung Mit Einem Prisma
die gleiche Linie zur anderen Seite des unabgelenkten Strahls zur Kontrolle beobachten. Eine Drehung um die Fl ¨ a chennormale entlang der Strahlrichtung bewirkt, dass die Bilder des Spaltes auf der einen Seite nach oben und auf der anderen Seite nach unten verschoben sind. Alternativ lassen sich f ¨... -
Seite 5: Grundlegende Justierung
Wenn der Spalt im Okular sichtbar ist, dann durch Drehen am Tisch den Winkel der geringsten Ablenkung finden, d. h. den Tischwinkel, an dem die Position des Bildes des Spaltes sich nicht weiter auf die Position zubewegt, in der das Ger ¨ a t gestreckt w ¨ a re. An der Stelle ist auch die Abh ¨ a ngigkeit des Ablenkungswinkels von dem Tischwinkel am geringsten und außerdem der Aufbau symmetrisch und die Fl ¨... -
Seite 6: Technische Daten
F ¨ u r diese Ger ¨ a te wird ein Reparaturservice angeboten. Auf Anfrage werden die Ger ¨ a te - sofern m ¨ o glich - repariert. PHYWE Systeme GmbH & Co. KG Robert-Bosch-Breite 10 D-37079 G ¨ o ttingen...
