Betriebsanleitung
Das Gerät entspricht
den zutreffenden
EG-Rahmenrichtlinien
INHALTSVERZEICHNIS
1
SICHERHEITSHINWEISE
2
FUNKTIONS- UND BEDIENELEMENTE
3
ZWECK UND EIGENSCHAFTEN
4
HANDHABUNG
5
LIEFERUMFANG
6
EMPFOHLENES ZUBEHÖR
7
TECHNISCHE DATEN
8
ENTSORGUNG
1
SICHERHEITSHINWEISE
Achtung!
•
Vor Inbetriebnahme des Gerätes ist die Betriebsanlei-
tung sorgfältig und vollständig zu lesen. Sie schützen
sich und vermeiden Schäden an Ihrem Gerät.
•
Verwenden Sie das Gerät nur für den dafür vorgesehe-
nen Zweck.
www.phywe.com, © All rights reserved
PHYWE Spektrometer 2
1 2
10
21
22

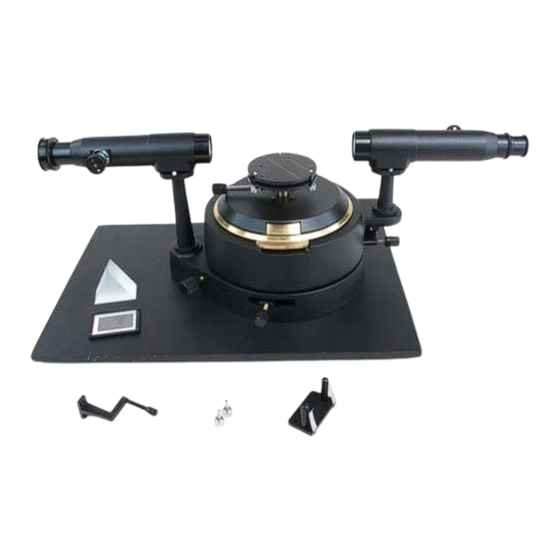

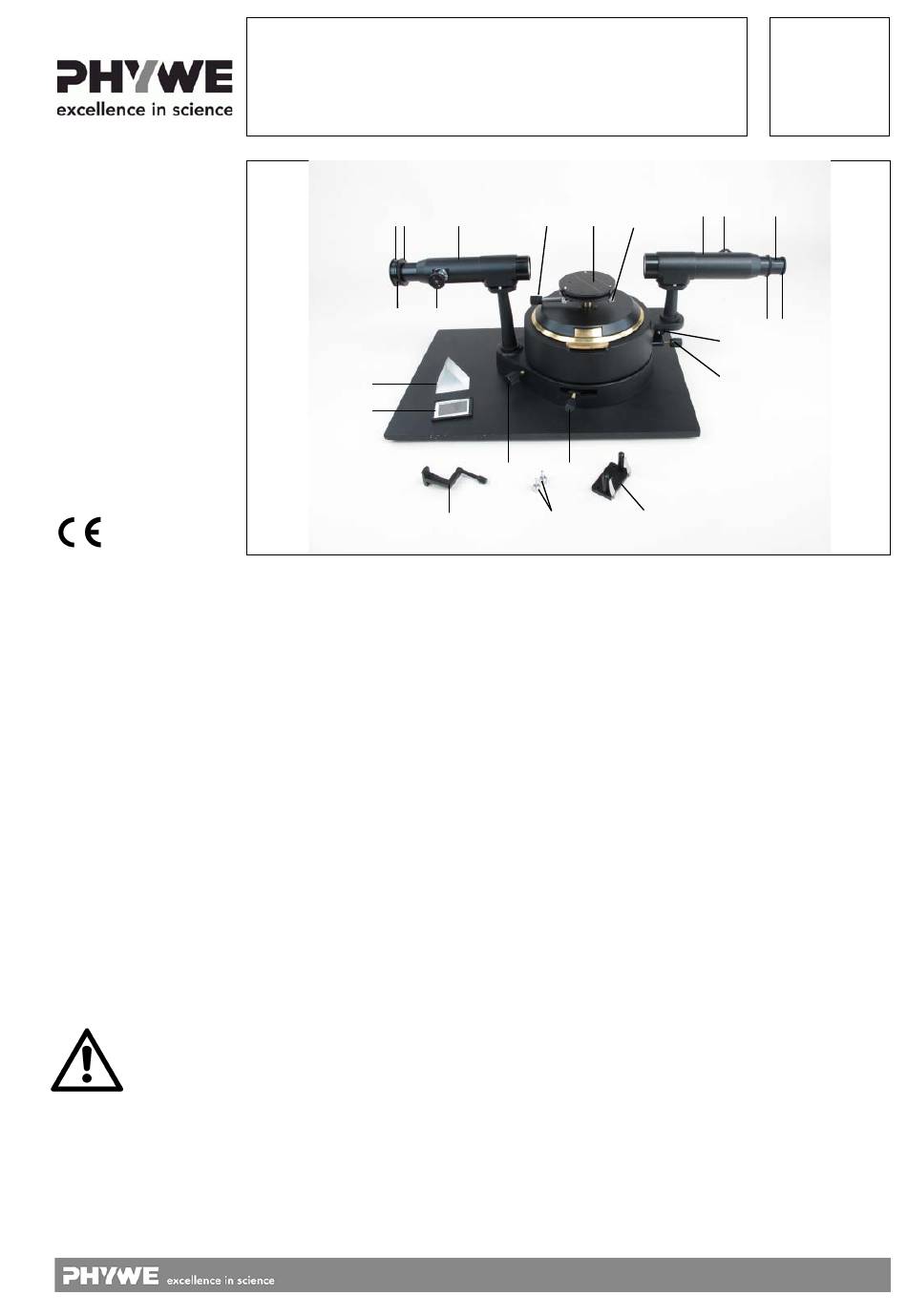

Abb. 1: PHYWE Spektrometer 2 35635-04
4
3
5
11
12
13
19
18
2
FUNKTIONS- UND BEDIENELEMENTE
Verstellbarer Lichteintrittsspalt, Halteschraube für dessen
1
Abdeckung
Konterring zur Befestigung des Eintrittsspaltes
2
Kollimator
3
Halteschraube für Tisch – zur Höhen- und Winkelverstel-
4
lung
Spektrometertisch mit Gewindelöchern für Halteschrau-
5
ben
Federunterfütterte Stellschrauben zur horizontalen Aus-
6
richtung des Tisches
Okularfernrohr
7
Drehknopf für die Fokussierung des Fernrohres
8
Okularhalter mit Fadenkreuz
9
10 Stellschraube zur Verstellung der Spaltbreite
11 Drehknopf für die Fokussierung des Kollimators
12 Feinstellschraube für die Drehung des Tisches
13 Feststellschraube für den Feinstelltrieb des Tisches
14 Feststellschraube für die Drehung des Fernrohres
15 Feinstellschraube für die Drehung des Fernrohres
16 Konterring zur Befestigung des Okularhalters
17 Einsteckokular, 15-fach
18 Prismenhalter
19 Halteschrauben für Prismen- oder Gitterhalter
20 Halter für Beugungsgitter
21 Prisma
22 Beugungsgitter
3
ZWECK UND EIGENSCHAFTEN
Das Spektro-Goniometer mit Vernierskalen besteht haupt-
sächlich aus einem Kollimator mit verstellbarem Lichtein-
trittsspalt, einem Fernrohr mit Fadenkreuzokular mit gleicher
Brennweite wie der Kollimator und einem Drehtisch, auf dem
Beugungsgitter oder Prismen als dispersive Elemente mon-
tiert werden können.
35635-04
7 8
9
6
16
17
15
14
20
1
35635-04 / 4822
