2. MONTAJ VE KULLANIMA
HAZIRLAMA
UYARI: Cihazın montajı, yetkili servis
personeli veya gerekli niteliklere sahip
bir kişi tarafından bu kılavuzda verilen
açıklamalara ve yürürlükteki bölgesel
yönetmeliklere uygun biçimde yapılmalıdır.
• Hatalı montaj, üreticinin herhangi bir
sorumluluk kabul etmeyeceği ve garanti
kapsamına girmeyecek zararlara ve
hasarlara neden olabilir.
• Montajdan önce bölgesel şebeke
koşulları (elektrik gerilimi ve frekansı) ile
cihazın ayarlarının uyumlu olduğundan
emin olun. Bu cihazın ayarlama
koşulları, etiketinde belirtilmiştir.
• Kullanılan ülkede yürürlükte olan
yasalar, hükümler, yönetmelikler
ve standartlara uyulması gereklidir
(güvenlik yönetmelikleri, yönetmeliklere
uygun biçimde geri dönüştürme vb.).
2.1. Montaji yapan kişi
için açiklaMalar
Genel bilgiler
• Cihazın ambalaj malzemelerini ve
aksesuarlarını çıkardıktan sonra,
cihazın hasar görüp görmediğini kontrol
edin. Herhangi bir hasar varsa cihazı
kullanmayın ve hemen yetkili servis
personeline veya gerekli niteliklere
sahip bir teknisyene başvurun.
• Yakın çevrede perde, yağ, bez vb. alev
alabilecek, kolay tutuşan veya yanıcı
malzemeler bulunmamalıdır.
• Cihazın etrafındaki tezgah ve mobilyalar
100°C üzeri sıcaklıklara dayanıklı
malzemelerden imal edilmiş olmalıdır.
• Cihazın üst kısmına bir ocak
davlumbazı veya mutfak rafı monte
edilecekse, set üstü ocak ile mutfak rafı/
ocak davlumbazı arasındaki güvenlik
mesafesi aşağıda görülebilir.

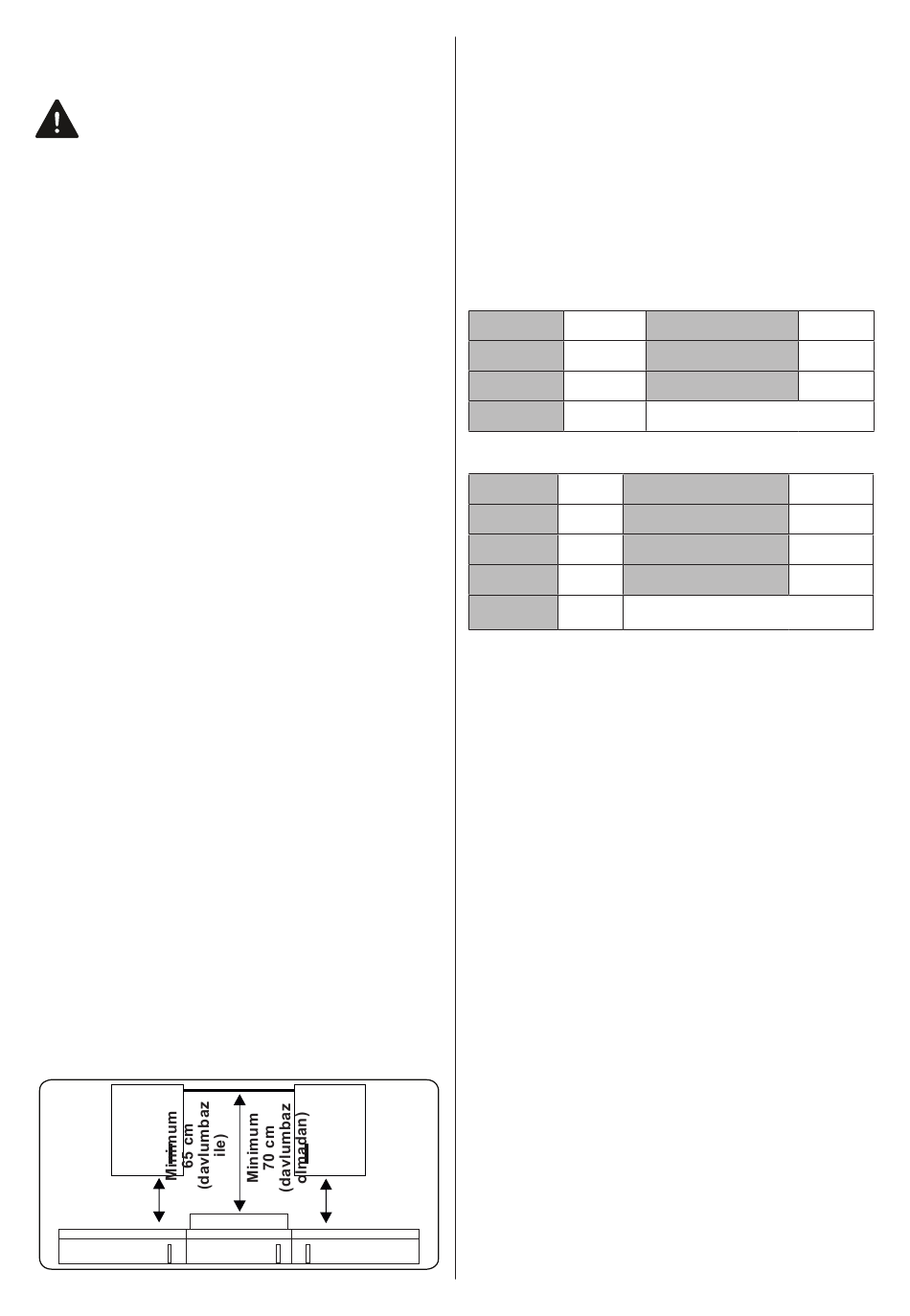

Minimum
42 cm
Minimum
42 cm
OCAK
• Cihaz, bir bulaşık makinesi, buzdolabı,
derin dondurucu, çamaşır makinesi veya
çamaşır kurutma makinesinin doğrudan
üzerine monte edilmemelidir.
2.2. Cihazlarin Montaji
Cihazlar montaj setleri ile birlikte verilir
ve uygun ölçülerde bir tezgaha montajları
yapılabilir. Ocağın ve fırının montajı için
ölçüler aşağıda verilmiştir.
Ocağın montaj ölçüleri
A1 (mm)
B1 (mm)
C1 (mm)
D1 (mm)
Fırının montaj ölçüleri
A2 (mm) 557
B2 (mm) 550
C2 (mm) 595
D2 (mm) 575
I2(mm)
25
TR - 10
590 E1 (mm)
min. F1 (mm)
520
41 min. G1 (mm)
560
E2 (mm)
min. F2 (mm)
min. G2 /J2 (mm)
H2 (mm)
490
50
50
574
560-580
555/5
600
