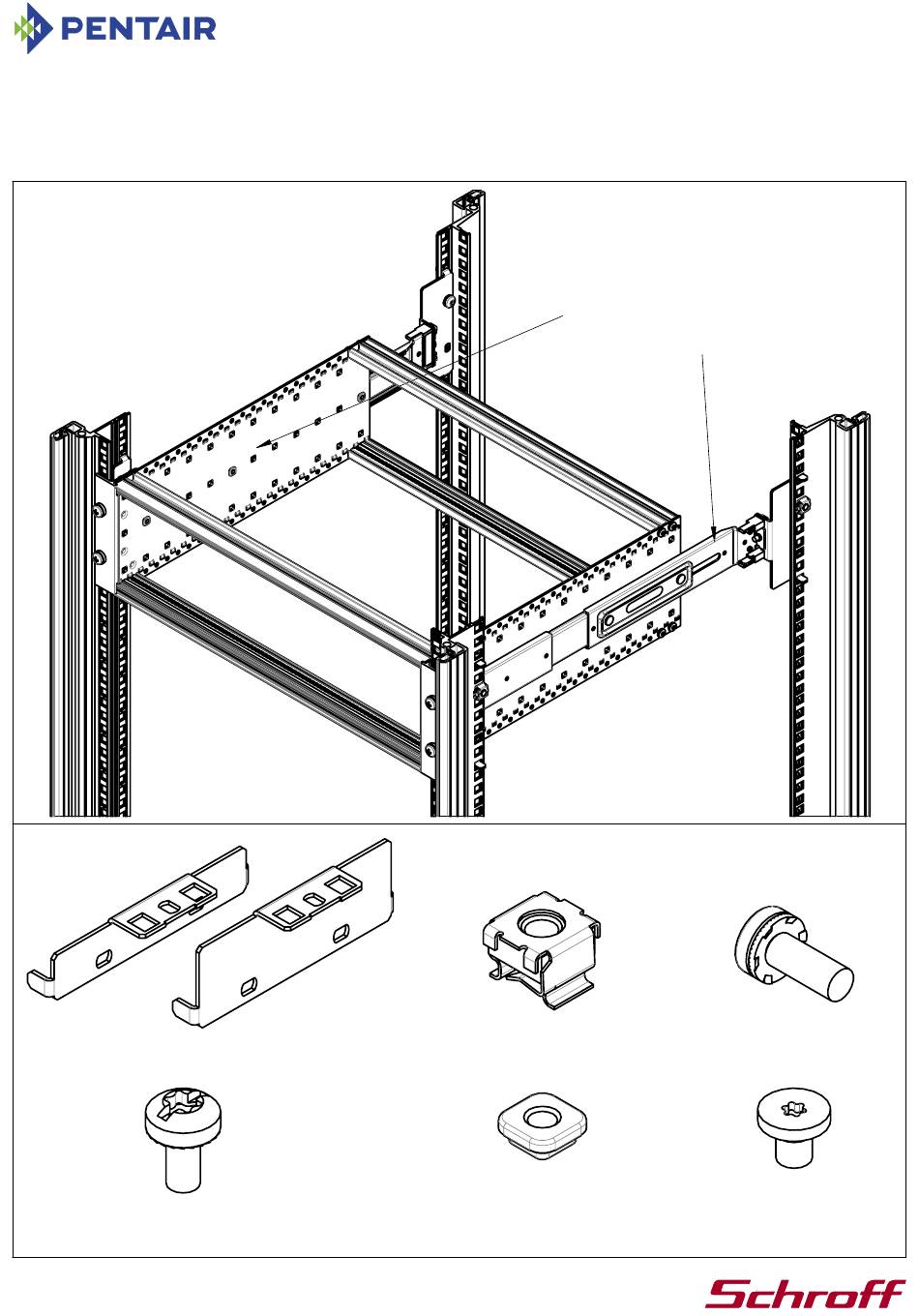

Benutzeranleitung
NOVASTAR
84TE
TELESKOPSCHIENEN
1
(2x)
5
(4x)
www.pentairprotect.com
64230-140_BET
Rev.B
84TE TELESCOPIC
2
(2x)
User Manual
NOVASTAR
SLIDES
Im Lieferumfang nicht enthalten
Not supplied
Non compris dans la livraison
3
(4x)
6
(8x)
1/7
Instructions utilisateur
NOVASTAR
84TE GLISSIERES
TELESCOPIOUES
4
(4x)
7
(8x)
loading

Verwandte Anleitungen für Pentair NOVASTAR 84TE

Inhaltszusammenfassung für Pentair NOVASTAR 84TE

  • Seite 1 Benutzeranleitung User Manual Instructions utilisateur NOVASTAR NOVASTAR NOVASTAR 84TE 84TE TELESCOPIC 84TE GLISSIERES TELESKOPSCHIENEN SLIDES TELESCOPIOUES Im Lieferumfang nicht enthalten Not supplied Non compris dans la livraison (4x) (4x) (2x) (2x) (8x) (8x) (4x) www.pentairprotect.com 64230-140_BET Rev.B...
  • Seite 2 Teleskopschienen separat bestellen Slides not included Glissières à commander séparément Teleskopschienen Kit muss Linke und Rechte Schiene enthalten:(Beschriftung LH & RH) Check if there are 2 different slides in Kit: 1 left (LH) & 1 right (RH) slide Kit glissières doit comporter une glissière droite et gauche (inscription LH & RH) Winkel einklippen Clip in the brackets Position des vorderen Winkels bei Novastar SL Gestell:...
  • Seite 3 Schrauben nicht anziehen Do not tighten Ne pas serrer les vis Kleinen Hebel betätigen und die Schiene entkoppeln. Pull the small level and disconnect the slides. Actionner le levier pour déconnecter la glissière. Letztes Schienenglied heraus ziehen. Pull the slides. Tirer pour sortir le dernier brin.
  • Seite 4 84TE Baugrupenträger mit mindestens 3 Schrauben zur Schiene befestigen. Fix the 84 HP subrack with at least 3 screws to the slide. Fixer le bac à carte 84F avec 3 vis au minimum. Schienenbaugruppe am 19" befestigen. Verwenden Sie das Langloch um die Teleskopschiene Fix the slides on 19"...
  • Seite 5 Baugrupenträger in die Schienen einschieben (Achtung, gerade ohne Winkel). Der Baugruppenträger blockiert sich im offenen Zustand. Put the subrack in the slides (straight, not with an angle). It will be locked in open position. Engager le bac à cartes dans la glissière. (Attention à l’alignement, sans angle). Les glissières se bloque en position ouverte.
  • Seite 6 Gelber Kunststoffriegel 2x pro Schiene zur Verriegelung verschieben. Push the yellow clip 2x on each side to lock the slides against the brackets. Glisser le plastic jaune 2x par côté pour verrouiller les glissières STEP 2. STEP 1. Schraube mit Torx 30 Schlüssel anziehen. Baugruppenträger komplett heraus ziehen.
  • Seite 7 Baugrupenträger an die 19" Holme Befestigen. Befestigung Material ist im Lieferumfang nicht enthalten. Fix the subrack on the 19" panel. Fixing parts not included. Fixer le bac à cartes sur les montants 19". Matériel de fixation non compris. www.pentairprotect.com 64230-140_BET Rev.B...
