Kabelführung
7

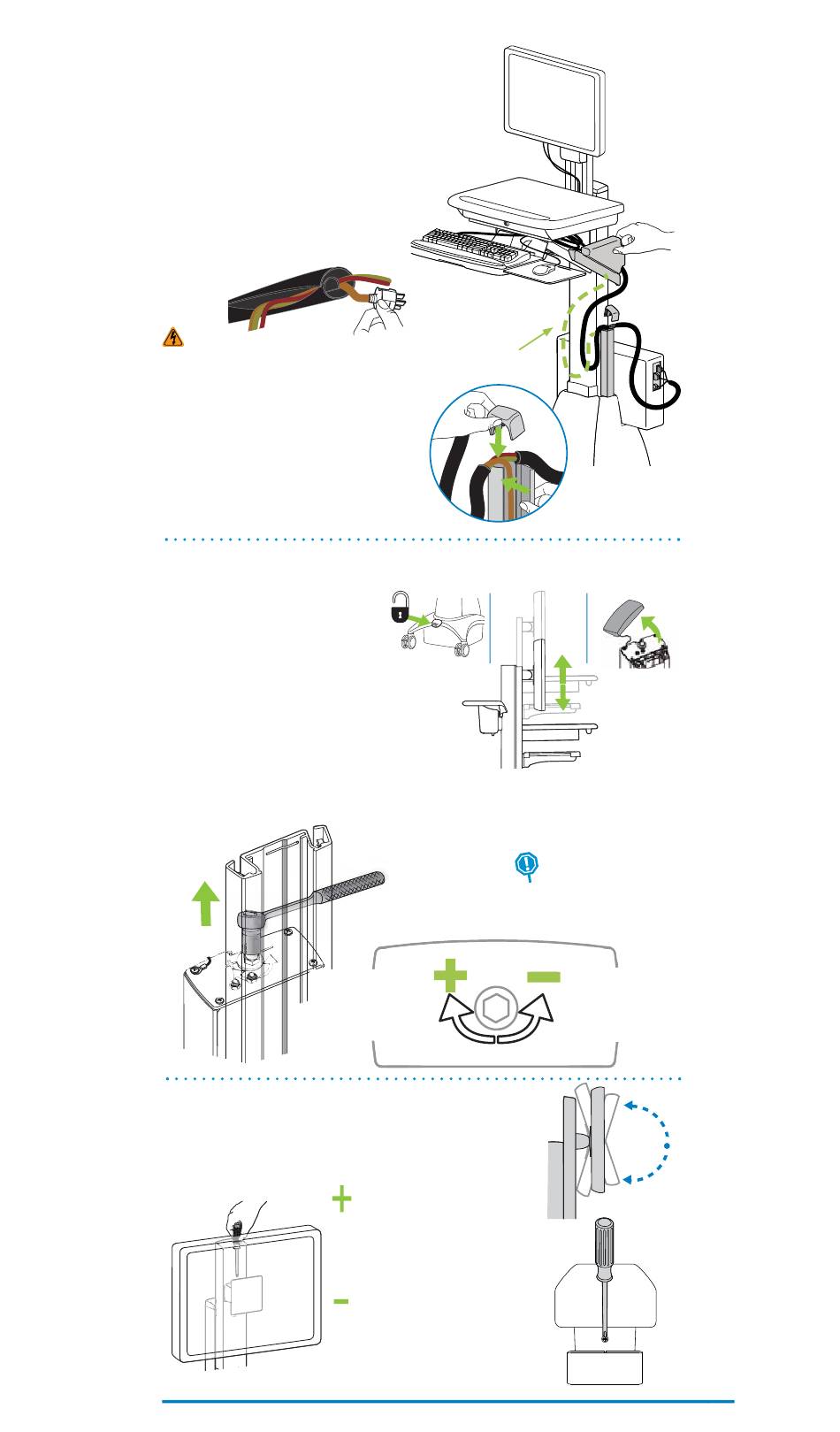

Verlegen des Kabels
c
Entfernen Sie die Seitenabdeckungen der Kabelbox, die unter der Schublade
befestigt ist. Verlegen Sie die Computerkabel über den Riser nach unten in die
Kabelbox. Verlegen Sie die Tastatur- und Mauskabel in die Kabelbox. Bewahren Sie
nicht benötigte Kabel und Netzteile in der Kabelbox auf.
d
Verlegen Sie die Kabel von der Kabelbox in den Kabelkanal. Bündeln Sie die
Kabel aus der Kabelbox in den Kabelkanal durch einen mitgelieferten fl exiblen
Schlauch auf einer Länge von 508 mm .
*
Lassen Sie zwischen den Kabeln der Kabelbox und dem Kabel-
kanal einen Spielraum von 508 mm frei.
e
Wickeln Sie alle Gerätekabel, die mit der CPU verbunden
sein müssen, an der Rückseite des Computerwagens in den
zweiten mitgelieferten fl exiblen Schlauch.
e
VORSICHT: Führen Sie die Kabel nur auf der Kabel-
kanalseite (rechte Seite) des Computerwagen entlang.
Netzteil nicht unter der Abdeckung verstauen! Wenn das Netz-
teil in der Basisabdeckung aufbewahrt wird, können Schäden
an elektrischen Leitungen auftreten und die Bedienung des
Risers kann beeinträchtigt werden. Dies kann sowohl zu einer
Beschädigung des Computerwagens und der befestigten
Geräte, als auch zu Verletzungen durch elektrischen Schock
führen.
f
Schließen Sie den Kabelkanal um die eingewickelten Kabel
und bringen Sie die Seitenabdeckungen der Kabelbox wieder
an. Bewegen Sie den Riser auf und ab, um zu überprüfen, ob
die Kabel ordnungsgemäß verlegt sind die Beweglichkeit des
Risers nicht behindert wird. Ggf. Einstellen.
Einstellungen der Höhenanpassung und Neigung
8
Einstellen der Lift-Spannung
des Risers.
a
Riser entsperren (Lift-Bremse
nach oben).
b
Bewegen Sie den Riser auf und ab. Wenn Sie
innerhalb des Bewegungsbereiches einen hohen Wider-
stand spüren, oder wennd er Riser nicht in der gewünschten
Position verbleibt, sollte die Spannung angepasst werden.
c
Entfernen Sie die Abdeckung des Turms.
d
Heben Sie den Riser zur höchsten Position am Turm an.
e
Drehen Sie bei Bedarf die Spannungsmutter auf und ab.
f
Überprüfen Sie nach der Einstellung die Lift-Spannung, indem Sie den Riser auf und ab bewegen
(wie in Schritt 8b oben erklärt wird). Wenn eine weitere Anpassung notwendig ist, drehen Sie die Mutter, bis die Span-
nung ausreicht.
d
Lift nach oben
9
Anpassung der LCD-Neigung
a
Bewegen Sie das LCD vor und zurück Wenn Sie innerhalb des Bewe-
gungsbereiches einen hohen Widerstand spüren, oder wenn das LCD nicht
in der gewünschten Position verbleibt, sollte die Spannung angepasst
werden, (b).
b
4
20"
(508 mm)
f
a
e
Heben Sie den Riser auf die höchste Position an, bevor Sie
Einstellungen an der Spannungsmutter vornehmen!
9/16"
bewegen
zum PLUS-Zeichen hin
bewegen
Um die Spannung zu erhöhen:
Drehen Sie die Anpassungsmut-
ter mehrmalsim Uhrzeigersinn
- prüfen Sie erneut und wiederholen
Sie den Vorgang bei Bedarf
Um die Spannung zu vermindern:
Drehen Sie die Anpassungsmutter
mehrmalsgegen den Uhrzeiger-
sinn - prüfen Sie erneut und wieder-
holen Sie den Vorgang bei Bedarf
c
e
d
f
b
c
WICHTIG
Lift nach unten
bewegen
zum MINUS-Zeichen hin
bewegen
a
888-SV-21DL-00 rev C
