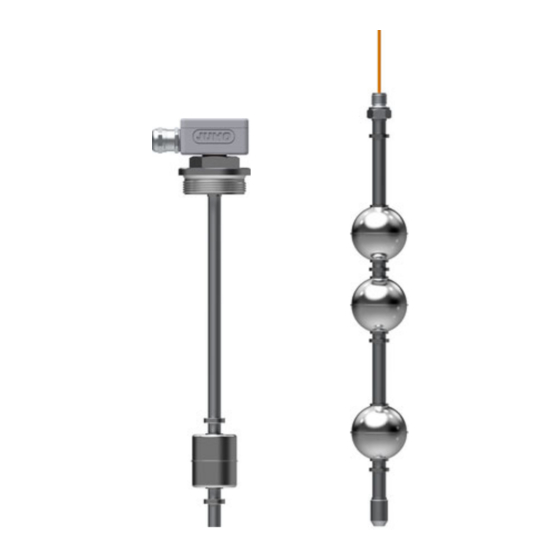

JUMO NESOS R02 LS
Schwimmerschalter in Standardausführung
Anwendungen
• Grenzstandsmessung von Flüssigkeiten in Lagertanks, Behältern und (Öl-)Wannen
• Wasser- und Abwasseraufbereitung
• Maschinen- und Anlagenbau
• Schiffbau
• Energietechnik
• Dieseltanks
Kurzbeschreibung
Die Grenzstandsmessung erfolgt nach dem archimedischen Prinzip für Flüssigkeiten. Durch an-
steigenden oder fallenden Pegel/Niveau, bewegt sich der Schwimmkörper entlang des Gleitroh-
res. Der im Schwimmkörper enthaltene Magnet mit seinem Magnetfeld betätigt den/die im
Gleitrohr eingebauten Reedkontakt/e. Der Schaltzustand des Reedkontaktes kann durch eine
nachgeschaltete Elektronik, Relais oder Schütze ausgewertet und weiterverarbeitet werden. Ty-
pischerweise werden über ein Kontaktschutzrelais Alarme, Pumpen, Signallampen, Ventile und
Hupen geschaltet.
Bei Anwendungen mit großen Füllhöhen sind Schwimmerschalter bis 4 m Länge und bis zu 5
Schaltpunkten lieferbar. Durch Varianten mit Anschlussstecker reduziert sich der Montageauf-
wand auf ein Minimum.
Abhängig von der bestellten Variante sind verschiedene elektrische Anschlüsse, Prozessan-
schlüsse, Gleitrohrlängen, Schwimmkörper, Anzahl und Positionierung der Kontakte sowie de-
ren Funktion (SPST-NO [Schließer], SPST-NC [Öffner], SPDT-CO [Wechsler] und bistabile
Kontakte) verfügbar.
Mit dem optionalen Temperatursensor oder Temperaturschalter kann neben der Grenzstands-
messung auch die Temperatur über nur eine Messstelle erfasst werden. Ergänzend sind Varian-
ten zur Überwachung der Reedkontakttemperatur verfügbar.
Für Anwendungen mit Explosionsschutz sind Varianten in eigensicherer [Ex i] Ausführung und
druckfester Kapselung [Ex d] sowie Zulassungen für den Schiffbau lieferbar. Bei der Installation
mit druckfester Kapselung ist kein Trennschaltverstärker erforderlich.
Kundennutzen
• kostensparende Installation und Montage, u. a. durch Federzugklemmen (Push-In®)
• Senkung der Betriebskosten durch wartungsfreien Geräteaufbau
• Preis-Leistungsverhältnis durch Verwendung von Standardkomponenten optimiert
• kein Trennschaltverstärker für [Ex d] (druckfeste Kapselung)-Anwendungen erforderlich
Zulassungen und Prüfzeichen
V4.00/DE/00700191/2019-10-08
Telefon: +49 661 6003-715
Telefax: +49 661 6003-606
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 408302
Besonderheiten
•
•
•
•
•
•
Typ 408302
Zulassungen für den Schiffbau und
Explosionsschutz verfügbar
hohe Schaltspannungen und -ströme
großer Medien-Temperatureinsatz-
bereich -52 bis +240 °C
großer Druckbereich -1 bis +37 bar
bis zu 5 Schaltausgänge frei definierbar
als Schließer, Öffner, Wechsler, bistabiler
Kontakt
Temperatursensor/-schalter verfügbar
40830200T10Z000K000
