Multihalter MB-100

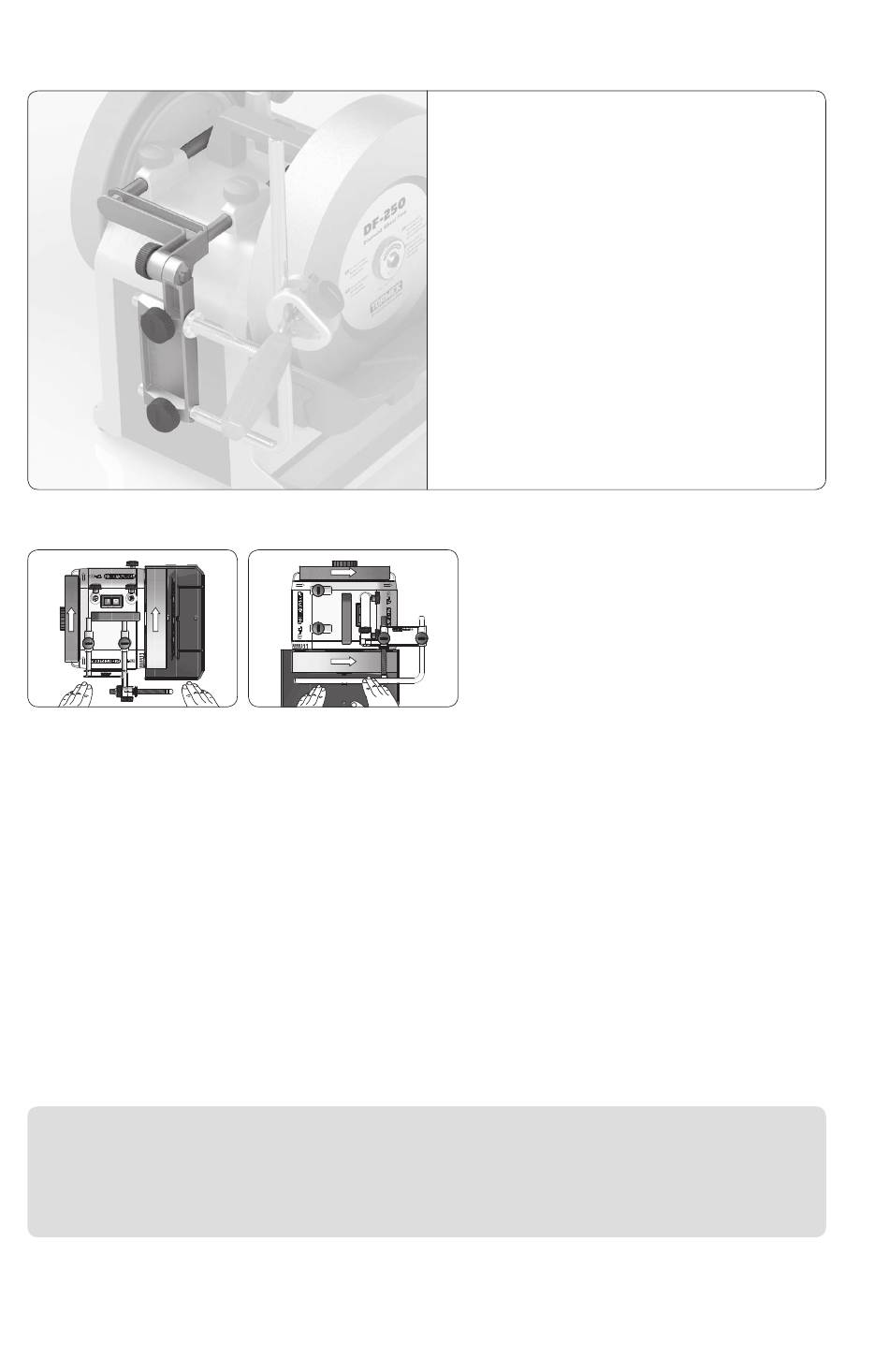

Aufstellen der Maschine

Bei waagerechter

Montage des MB-100.

Mit dem Multihalter MB-100 können Sie auch an der Seite der Tormek Diamant-Schleifschei-

be schärfen und eine vollständig flache Fase für bestimmte Anwendungen herstellen. Der

MB-100 hat ein Gelenk zur Einstellung der richtigen Schärfposition für das jeweilige Werk-

zeug bzw. die Vorrichtung. Er kann wahlweise senkrecht oder waagerecht montiert werden.

Der MB-100 ist mit folgenden Tormek-Vorrichtungen einsetzbar: SVM-45 Vorrichtung für

Messer, SVM-140 Vorrichtung für lange, dünne Messer, SVM-00 Halterung für kleine Messer,

SVX-150 Vorrichtung für Scheren, SVA-170 Vorrichtung für Äxte, SVS-38 Vorrichtung für kurze

Werkzeuge, SVD-186 Vorrichtung für Röhren, SVS-50 Multivorrichtung, SE-77 Vorrichtung

für gerade Schneiden und SVD-110 Schleifstütze.

Anm Bitte beachten Sie, dass der MB-100 nur für das Schärfen mit Tormek

Diamant-Schleifscheiben konzipiert ist. Er eignet sich nicht für Schleifsteine,

da diese abgerichtet werden müssen, was an der Seite nicht möglich ist.

152

Bei senkrechter

Montage des MB-100.

• Mit MB-100 können Sie auf der Seite

der Tormek Diamantscheibe schleifen

um damit eine gerade Schleifphase zu

erhalten.

• Kann verwendet werden mit Tormek

Vorrichtungen für Messer, Äxte,

Drechselwerkzeuge, Schnitzwerkzeuge,

Stemmeisen und Hobel.

• Kann in den horizontalen und den

vertikalen Hülsen verwendet werden.

• Einstellbar, damit Sie immer eine gute

Position für jedes Werkzeug finden.

Seite 1 Montage des MB-100. Montage des MB-100. Mit dem Multihalter MB-100 können Sie auch an der Seite der Tormek Diamant-Schleifschei- be schärfen und eine vollständig flache Fase für bestimmte Anwendungen herstellen. Der MB-100 hat ein Gelenk zur Einstellung der richtigen Schärfposition für das jeweilige Werk- zeug bzw.
Seite 2 Schärfposition In der vertikalen und horizontalen Befestigung kann die Schleifposition angepasst werden. Dies beeinflusst nicht die Einstellung des Winkels. Versetzen Sie die Verriegelungsknöpfe an eine Seite des Multihalters, um ihn in der senkrechten oder horizontalen Position zu fixieren. 15 3...
Seite 3 Beispiel: Sie möchten einen Holzmeißel auf einen Winkel von 25° schleifen, also addieren Sie 18° an der Winkellehre und erhalten 43°. Stellen Sie beim Schärfen mit dem MB-100 den Durchmesserausgleicher für den Stein an der WM-200 immer auf 250 mm.
Seite 4 Vorrichtung SVM-45. Beispiel zeigt das Schärfen eines Geißfußes mit der Vorrichtung SVS-38. Tipp Beim Schärfen mit dem Multihalter MB-100 erhält man eine bessere Kontrolle, wenn man näher an der Diamant-Schleifscheibe arbeitet. Probieren Sie unterschiedliche Maschinenhöhen aus oder schärfen Sie im Sitzen.
