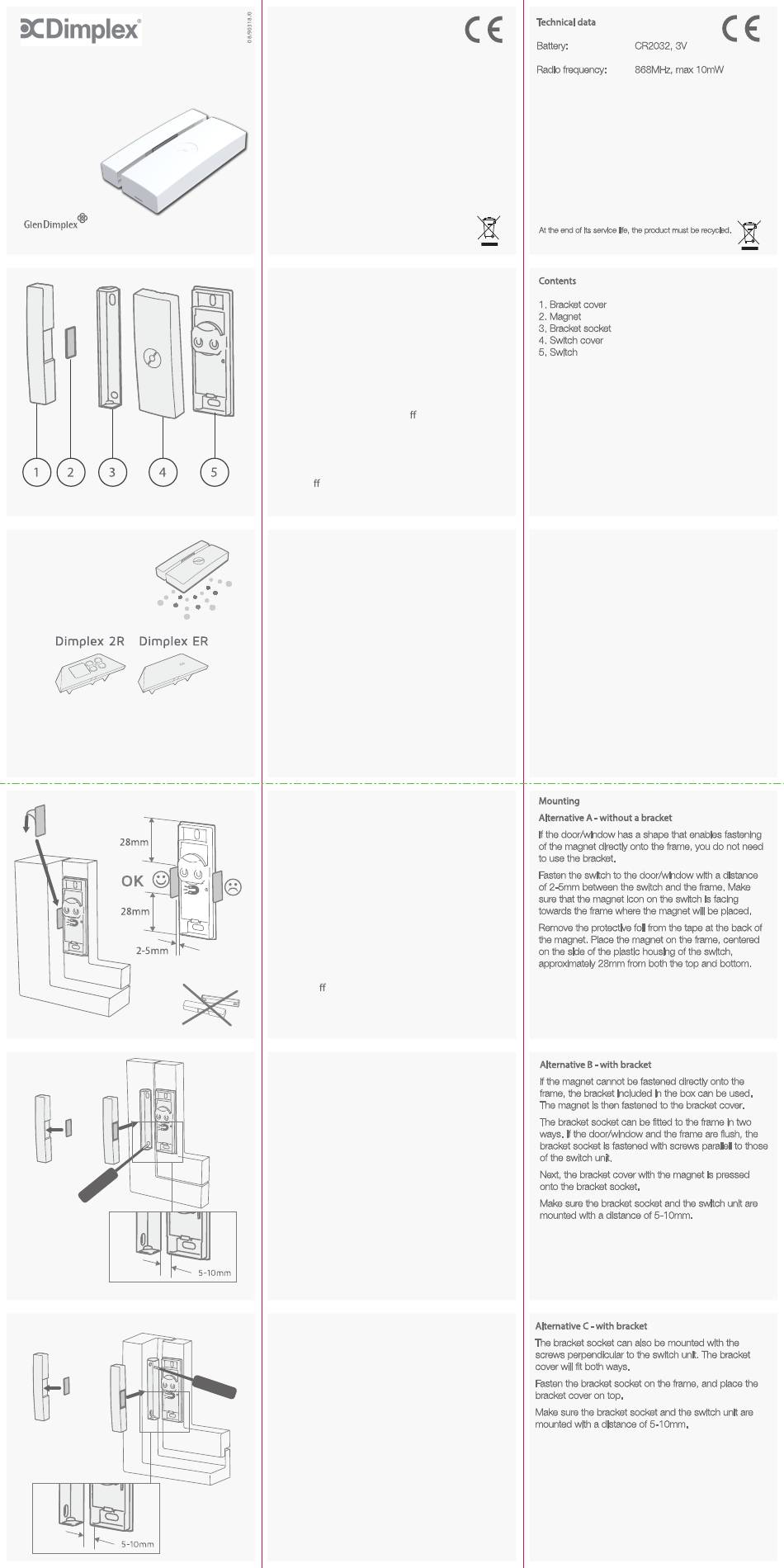

Dimplex SCS Sense Montage- Und Gebrauchsanweisung

SCS Sense
Wireless magnet switch
Drahtloser Magnetschalter
Montage- und Gebrauchsanweisung
Installation and User guide
Glen Dimplex Deutschland GmbH | Division GDHV
Am Goldenen Feld 18 | D-95326 Kulmbach | Germany
www.dimplex.digital/scs | info@gdhv.one
Technische Daten
Batterie: CR2032, 3 V
Funkfrequenz: 868 MHz, max. 10 mW
Konformitätserklärung (DoC)
Glen Dimplex Heating & Ventilation erklärt, dass die in dieser
Gebrauchsanleitung beschriebenen Geräte den grundlegenden
Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie
2014/53/EU entsprechen. Wenn Sie eine Kopie der originalen
unterschriebenen DoC benötigen, senden Sie bitte eine
E-Mail an: info@gdhv.one
Am Ende seiner Lebensdauer muss das Produkt
recycelt werden
Inhalt
1. Halterungsabdeckung
2. Magnet
3. Halterungssockel
4. Schalterabdeckung
5. Schalter
Funktionalität
SCS Sense ist ein Magnetschalter, der erkennt, ob
eine Tür oder ein Fenster geö net oder
geschlossen ist.
SCS Sense kann mit bis zu 10 Dimplex-Empfängern
gekoppelt werden. Die Heizgeräte gehen dann in
den Frostschutzmodus, wenn das Fenster oder die
Tür geö net wird.
Kompatible Empfänger
SCS Sense kann kommunizieren mit:
Dimplex DTB-2R Raum- und Bodenthermostat
Dimplex 2R (DCU-2R)
Dimplex ER (DCU-ER)
Dimplex 2Re (DCU-2Re)
(Weitere Einheiten werden in Zukunft
möglicherweise dieser Liste hinzugefügt.)
Montage
Alternative A – ohne Halterung
Wenn die Tür/das Fenster eine Form hat, die eine
Befestigung des Magneten direkt am Rahmen
ermöglicht, müssen Sie die Halterung nicht
verwenden.
Befestigen Sie den Schalter mit einem Abstand von
2–5 mm zwischen Schalter und Rahmen an der
Tür/dem Fenster. Stellen Sie sicher, dass das
Magnetsymbol auf dem Schalter in Richtung des
Rahmens zeigt, an dem der Magnet platziert
werden soll.
Entfernen Sie die Schutzfolie vom Klebeband auf
der Rückseite des Magneten. Setzen Sie den
Magneten auf den Rahmen, mittig auf der Seite des
Kunststo gehäuses des Schalters, ca. 28 mm von
oben und unten entfernt.
Alternative B – mit Halterung
Wenn der Magnet nicht direkt am Rahmen befestigt
werden kann, kann die im Lieferumfang enthaltene
Halterung verwendet werden. Der Magnet wird
dann an der Halterungsabdeckung befestigt.
Die Halterung kann auf zwei Arten am Rahmen
befestigt werden. Wenn die Tür/das Fenster und der
Rahmen bündig ist, wird der Halterungssockel mit
Schrauben parallel zu denen auf der Schaltereinheit
befestigt.
Anschließend wird die Halterungsabdeckung mit
dem Magneten auf den Halterungssockel gedrückt.
Stellen Sie sicher, dass der Halterungssockel und die
Schaltereinheit mit einem Abstand von 5–10 mm
montiert sind.
Alternative C – mit Halterung
Der Halterungssockel kann auch mit den Schrauben
senkrecht zur Schaltereinheit montiert werden.
Die Halterungsabdeckung passt in beide
Richtungen.
Befestigen Sie den Halterungssockel am Rahmen
und setzen Sie die Halterungsabdeckung darauf.
Stellen Sie sicher, dass der Halterungssockel und die
Schaltereinheit mit einem Abstand von 5–10 mm
montiert sind.
Declaration of Conformity (DoC)
Glen Dimplex Heating & Ventilation declares that the equipment
described in this user guide, is in compliance with the essential
requirement and other relevant provisions of EU Directive
2014/53/EU. If you require a copy of the original signed DoC,
please send an e-mail to: info@gdhv.one
Functionality
SCS Sense is a magnet switch than can sense if a
door or window is open or closed.
SCS Sense can be paired with up to 10 Dimplex
receivers. The heaters will then go into frost
mode if the window or door is opened.
Compatible receivers
SCS Sense can communicate with:
Dimplex DTB-2R Room and Floor Thermostat
Dimplex 2R (DCU-2R)
Dimplex ER (DCU-ER)
Dimplex 2Re (DCU-2Re)
(Other units maybe added to the list in the future.)
