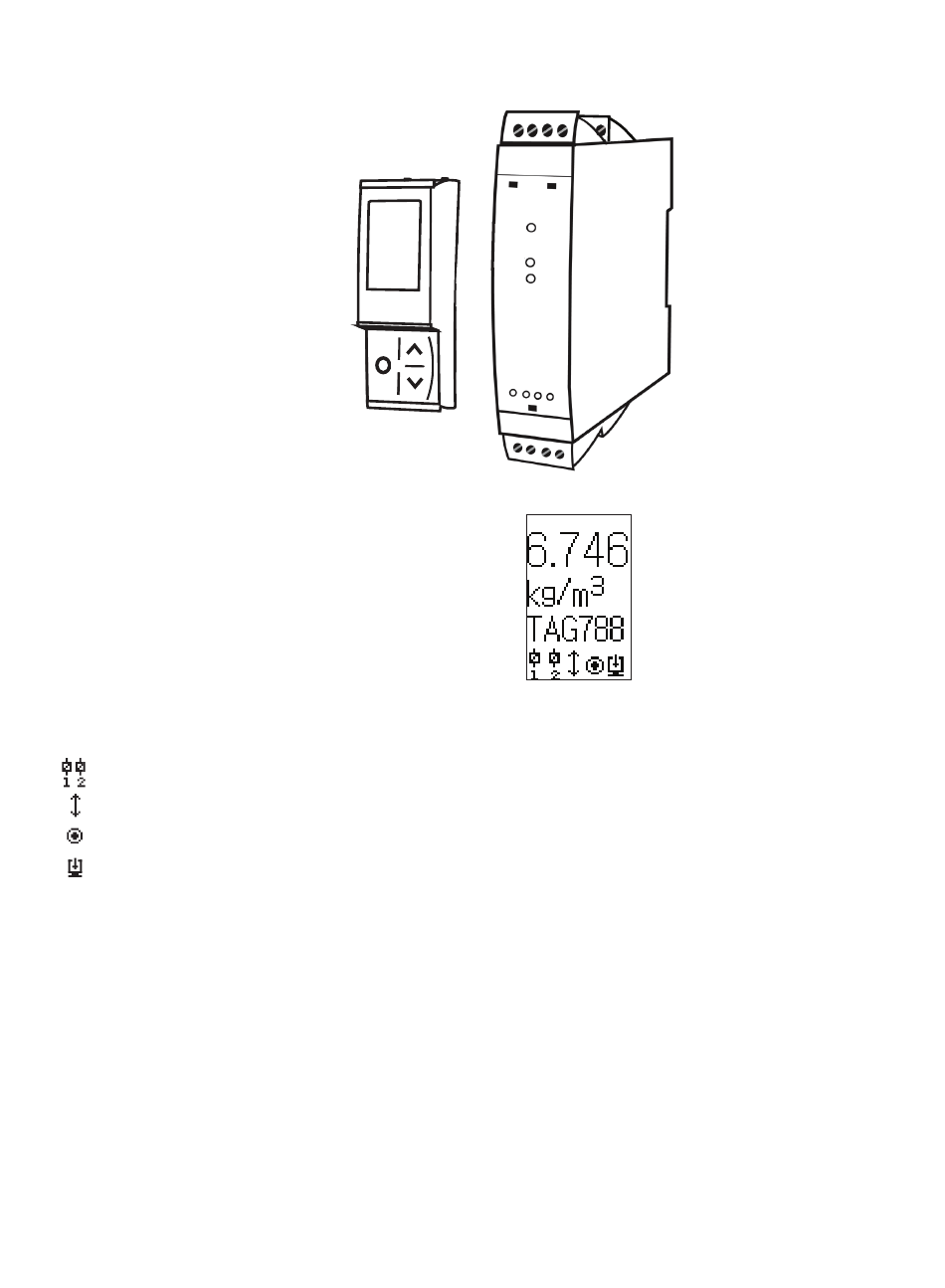

Beim PR 4512 handelt es sich um ein abnehmbares Display, das zu Programmierungs- und Signalüberwachungszwecken auf
der Vorderseite aller 4000er-/9000er-Systeme montiert werden kann.
Der PR 4512 ist mit einem LCD-Display mit Punktmatrix
ausgestattet.
Zeile 1 zeigt beispielsweise den skalierten Prozesswert an.
Zeile 2 zeigt beispielsweise die ausgewählte Engineering-Einheit
an.
Zeile 3 zeigt beispielsweise den Analogausgang oder die TAG-
Nummer an.
Zeile 4 zeigt den Kommunikationsstatus an, z.B. den
Signalverlauf.
Symbole - von links nach rechts:
Relais Status
Trend Eingangssignal steigend/fallend
Display Kommunikation zum Gerät
Datenaufzeichnung vorhanden (stetig) oder Aufzeichnung im Gange (blinkend)
Anbringung auf einem 4000er-/9000er-Gerät
