Verwandte Anleitungen für ALDI 700986
Inhaltszusammenfassung für ALDI 700986

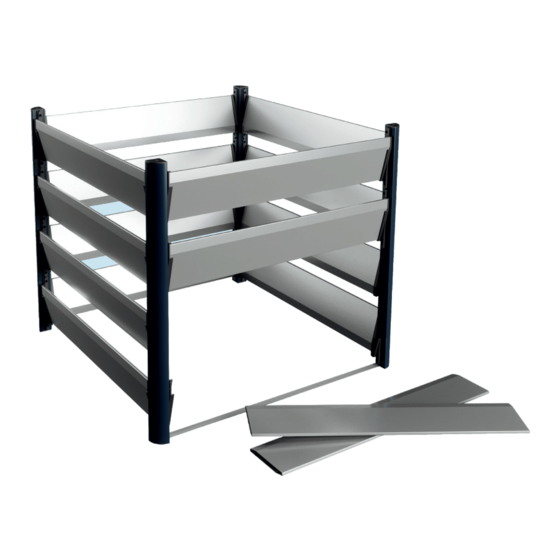

- Seite 1 MONTAGE- ANLEITUNG DESIGN-KOMPOSTER AUS Design-Komposter aus ALUMINIUM Aluminium ID: #05006 Für Kunden ALDI - Deutschland...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Lieferumfang ............................3 Komponenten ..............................4 Mitgelieferte Verbindungselemente ........................4 Benötigte, nicht mitgelieferte Werkzeuge ......................4 Mit QR-Codes schnell und einfach ans Ziel ..................5 Allgemeines ............................6 Montageanleitung lesen und aufbewahren ....................6 Bestimmungsgemäßer Gebrauch ........................6 Zeichenerklärung ...............................6 Sicherheit .............................6 Hinweiserklärung ...............................6 Sicherheitshinweise ............................6 Montagevorbereitungen ........................8 Produkt und Lieferumfang prüfen ........................8 Grundreinigung ..............................8... -
Seite 3: Lieferumfang
Lieferumfang Lieferumfang... -
Seite 4: Komponenten
Lieferumfang Komponenten Eckpfosten, 4× Aluminiumplanke, 16× Querstrebe Rechtes Steckprofil, 16× Linkes Steckprofil, 16× Kunststoff-Deckelkappe, 4× Kunststoff-Bodenkappe, 4× Mitgelieferte Verbindungselemente Senkkopfschraube 4,2 × 16 mm, 64× Senkkopfschraube 4,2 × 13 mm, 88× Linsenkopfschraube 4,2 × 16 mm, 4× Benötigte, nicht mitgelieferte Werkzeuge Kreuzschlitz-Schraubendreher PH2... -
Seite 6: Allgemeines
Allgemeines Allgemeines Sicherheit Montageanleitung lesen und auf- Hinweiserklärung bewahren Die folgenden Symbole und Signalwörter werden in dieser Montageanleitung verwendet. Diese Montageanleitung gehört zu die- sem Design-Komposter aus Aluminium WARNUNG! (im Folgenden nur „Produkt“ genannt). Sie enthält wichtige Informationen zur Dieses Signalsymbol/-wort bezeichnet eine Inbetriebnahme und Handhabung. - Seite 7 Sicherheit − Tragen Sie bei der Montage und beim WARNUNG! späteren Umgang mit dem Produkt Schutzhandschuhe. Brandgefahr! Glühende Kohlen oder heiße Asche können VORSICHT! trockenes Kompostgut entzünden und ei- Quetschgefahr nen Brand verursachen. − Füllen Sie keinen glühenden Kohlen Bei einem unvorsichtigen Einsetzen der oder heiße Asche in das Produkt ein.
-
Seite 8: Montagevorbereitungen
Montagevorbereitungen HINWEIS! Beschädigungsgefahr! Das Produkt besteht aus leichten Alumini- um- und Kunststoffteilen. Gleichzeitig bie- tet es eine größere Angriffsfläche für auf- treffenden Wind oder andere einwirkende Kräfte. Solange das Produkt nicht befüllt ist, kann es leicht verschoben werden, wo- durch das Produkt oder umliegende Ge- genstände zu Schaden kommen können. -
Seite 9: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts oder zu Sachschäden führen. − Montieren Sie das Produkt auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzt oder beschädigt werden können. -
Seite 10: Steckprofile An Aluminiumplanken Montieren
Montage 1 Steckprofi le an Aluminiumplanken montieren 1. Nehmen Sie eine Aluminiumplanke 2. Setzen Sie ein linkes Steckprofi l auf ein Ende der Planke. 3. Schrauben Sie das Steckprofi l mithilfe von drei Senkkopfschrauben 4,2 × 13 mm an der Planke fest. 4. Setzen Sie ein rechtes Steckprofi l auf das zweite Ende der Planke. -
Seite 11: Eckpfosten Für Frontseite Montieren
Montage 3 Eckpfosten für Frontseite montieren Im dritten Schritt werden die beiden verbleiben- den Eckpfosten über die Querstrebe miteinander verbunden. 1. Nehmen Sie die Querstrebe 2. Befestigen Sie einen der beiden verbliebenen Eckpfosten und eine Kunststoff-Bodenkap- an einer Seite der Querstrebe, wobei Sie die Querstrebe zwischen den Eckpfosten und die Bodenkappe einsetzen. -
Seite 12: Frontseite Und Rückwand Verbinden
Montage 5 Frontseite und Rückwand verbinden 1. Richten Sie mithilfe einer zweiten Person die teilweise montierte Frontseite und die teilwei- se montierte Rückwand auf. Achten Sie darauf, dass die aufgerichteten Komponenten nicht umkippen. 2. Verbinden Sie die Frontseite und die Rück- wand, indem Sie jeweils eine der bereits mit Steckprofi len versehenen Alumini-... -
Seite 13: Aluminiumplanken In Die Rück- Und Seitenwände Einsetzen
Montage 7 Aluminiumplanken in die Rück- und Seitenwände einsetzen 1. Nehmen Sie eine mit Steckprofilen versehene Aluminiumplanke 2. Schieben Sie die Aluminiumplanke in die Füh- rungsrillen zweier Eckpfosten auf der rechten Seite des Produkts. Achten Sie hierbei darauf, dass die offenen Seiten der Steckprofi- le nach oben und in Richtung der Außenseite des Produkts zeigen. -
Seite 14: Aluminiumplanken An Der Frontseite Montieren
Montage 9 Aluminiumplanken an der Frontseite montieren 1. Nehmen Sie eine der beiden verbliebenen mit Steckprofilen versehenen Alumini- umplanken 2. Setzen Sie die Aluminiumplanke in die Füh- rungsrillen der Eckpfosten an der Front- seite des Produkts ein. Achten Sie hierbei da- rauf, dass die offenen Seiten der Steckprofile nach oben und in Richtung der Außenseite des Produkts zeigen. -
Seite 15: Herausnehmbare Planken In Die Frontseite Einsetzen
Montage 11 Herausnehmbare Planken in die Frontseite einsetzen 1. Schieben Sie eine der verbliebenen Alumini- umplanken in zwei gegenüber liegende Steckprofile , die Sie bereits an den vorderen Eckpfosten montiert haben. 2. Wiederholen Sie den oben genannten Schritt mit der zweiten Aluminiumplanke. 12 Abschluss Das Produkt ist nun gebrauchsfertig. -
Seite 16: Gebrauch
Gebrauch Gebrauch Aufbewahrung 1. Stellen Sie das Produkt auf einer ebenen Flä- Alle Teile müssen vor dem Aufbewahren vollkom- che im Außenbereich auf. men trocken sein. 2. Füllen Sie kompostierbare Küchen- oder Garten- − Bewahren Sie das Produkt stets an einem abfälle in das Produkt. -
Seite 17: Garantiekarte
GARANTIEKARTE DESIGN-KOMPOSTER AUS ALUMINIUM Bevor Sie Ihr Gerät einsenden wenden Sie sich telefonisch oder per Mail an unseren KUNDENDIENST. So können wir Ihnen bei eventuellen Bedienungsfehlern helfen. 03/2020 KUNDENDIENST 069-175549038 0676 7779043 service@gfp-international.com ARTIKELNUMMER 701203 SERVICESTELLE GFP Handels GesmbH Passauerstraße 24 4070 Eferding AUSTRIA www. -
Seite 18: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde Unsere Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Die HOFER-Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Zeitpunkt der Übernahme Garantieleistung: Kostenfreier Austausch oder Geldrückgabe Keine Transportkosten Hotline: 0676 7779043 – Kostenfreie Hotline 069-175549038 Erreichbarkeit: Mo.–Fr. - Seite 20 VERTRIEBEN DURCH: GFP HANDELS GESMBH PASSAUERSTRASSE 24 4070 EFERDING AUSTRIA KUNDENDIENST KUNDENDIENST XXXXX 73301 069-175549038 0676 7779043 Bitte wenden Sie sich an Ihre HOFER-Filiale. www.gfp-international.com JAHRE MODELL: MODELL: GARANTIE XXXXXXXXXXXXXXXXX PREMIUM-GEWÄCHSHAUS XX/20XX 02/2020...
