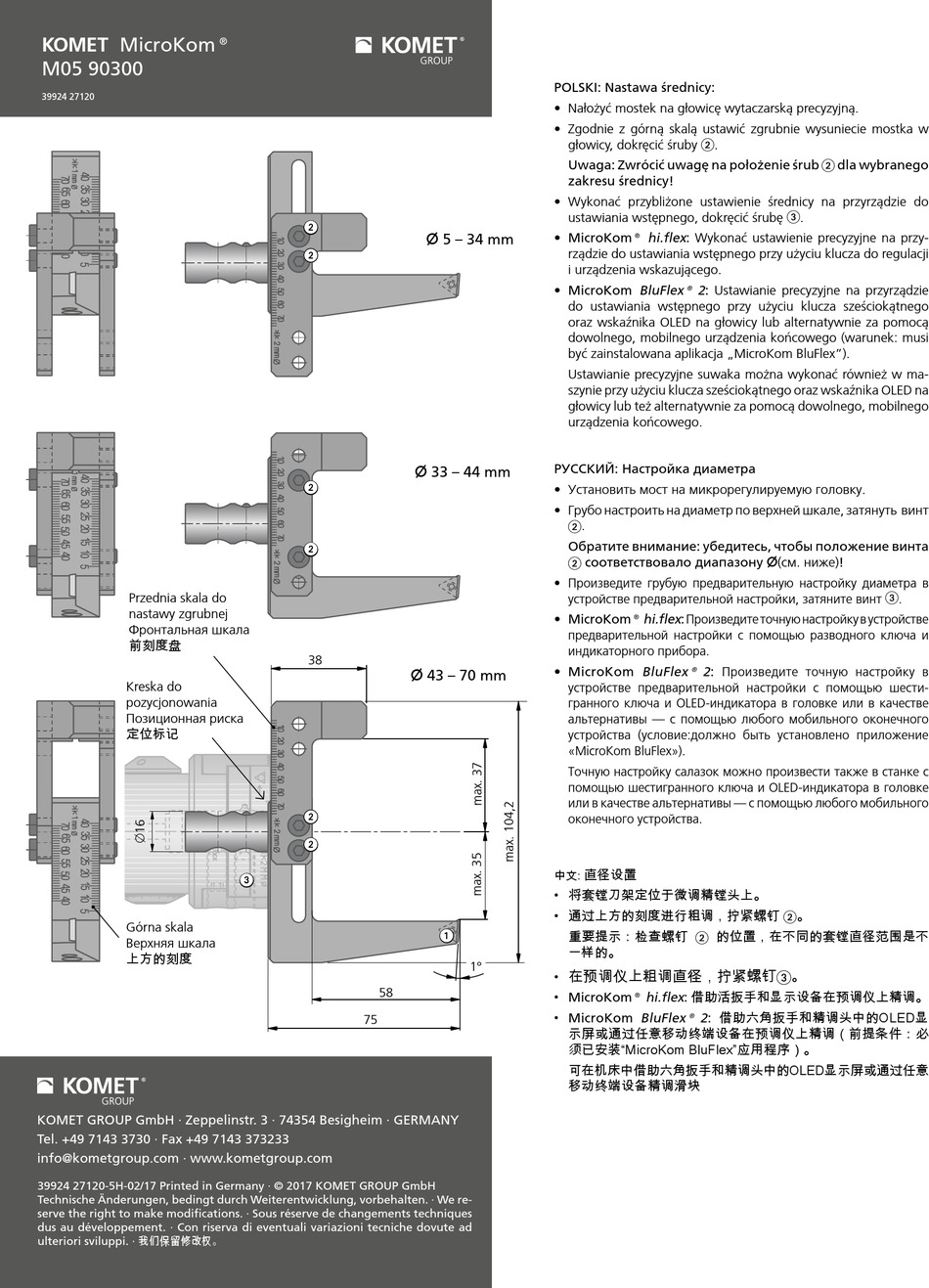

KOMET MicroKom®
M05 90300
39924 27120
Przednia skala do
nastawy zgrubnej
Фронтальная шкала
前刻度盘
Kreska do
pozycjonowania
Позиционная риска
定位标记
Górna skala
Верхняя шкала
上方的刻度
KOMET GROUP GmbH · Zeppelinstr. 3 · 74354 Besigheim · GERMANY
Tel. +49 7143 3730 · Fax +49 7143 373233
info@kometgroup.com · www.kometgroup.com
39924 27120-5H-02/17 Printed in Germany · © 2017 KOMET GROUP GmbH
Technische Änderungen, bedingt durch Weiter entwicklung, vor behalten. · We re-
serve the right to make modifications. · Sous réserve de changements techniques
dus au développement. · Con riserva di eventuali variazioni tecniche dovute ad
ulteriori sviluppi. · 我们保留修改权。
2
2
X 33 – 44 mm
2
2
38
X 43 – 70 mm
2
2
3
58
75
PoLSKI: Nastawa średnicy:
• Nałożyć mostek na głowicę wytaczarską precyzyjną.
• Zgodnie z górną skalą ustawić zgrubnie wysuniecie mostka w
głowicy, dokręcić śruby 2 .
Uwaga: Zwrócić uwagę na położenie śrub 2 dla wybranego
zakresu średnicy!
• Wykonać przybliżone ustawienie średnicy na przyrządzie do
ustawiania wstępnego, dokręcić śrubę 3 .
X 5 – 34 mm
• MicroKom® hi.flex : Wykonać ustawienie precyzyjne na przy-
rządzie do ustawiania wstępnego przy użyciu klucza do regulacji
i urządzenia wskazującego.
• MicroKom BluFlex® 2 : Ustawianie precyzyjne na przyrządzie
do ustawiania wstępnego przy użyciu klucza sześciokątnego
oraz wskaźnika OLED na głowicy lub alternatywnie za pomocą
dowolnego, mobilnego urządzenia końcowego (warunek: musi
być zainstalowana aplikacja „MicroKom BluFlex").
Ustawianie precyzyjne suwaka można wykonać również w ma-
szynie przy użyciu klucza sześciokątnego oraz wskaźnika OLED na
głowicy lub też alternatywnie za pomocą dowolnego, mobilnego
urządzenia końcowego.
русский: Настройка диаметра
• Установить мост на микрорегулируемую головку.
• Грубо настроить на диаметр по верхней шкале, затянуть винт
2.
Обратите внимание: убедитесь, чтобы положение винта
2 соответствовало диапазону X(см. ниже)!
• Произведите грубую предварительную настройку диаметра в
устройстве предварительной настройки, затяните винт 3 .
• MicroKom® hi.flex : Произведите точную настройку в устройстве
предварительной настройки с помощью разводного ключа и
индикаторного прибора.
• MicroKom BluFlex® 2 : Произведите точную настройку в
устройстве предварительной настройки с помощью шести-
гранного ключа и OLED-индикатора в головке или в качестве
альтернативы — с помощью любого мобильного оконечного
устройства (условие:должно быть установлено приложение
«MicroKom BluFlex»).
Точную настройку салазок можно произвести также в станке с
помощью шестигранного ключа и OLED-индикатора в головке
или в качестве альтернативы — с помощью любого мобильного
оконечного устройства.
直径设置
中文:
• 将套镗刀架定位于微调精镗头上。
• 通过上方的刻度进行粗调，拧紧螺钉 2。
重要提示：检查螺钉 2 的位置，在不同的套镗直径范围是不
1
一样的。
1°
在预调仪上粗调直径，拧紧螺钉3。
•
• MicroKom® hi.flex : 借助活扳手和显示设备在预调仪上精调。
• MicroKom BluFlex® 2 : 借助六角扳手和精调头中的OLED显
示屏或通过任意移动终端设备在预调仪上精调（前提条件：必
须已安装"MicroKom BluFlex"应用程序）。
可在机床中借助六角扳手和精调头中的OLED显示屏或通过任意
移动终端设备精调滑块
