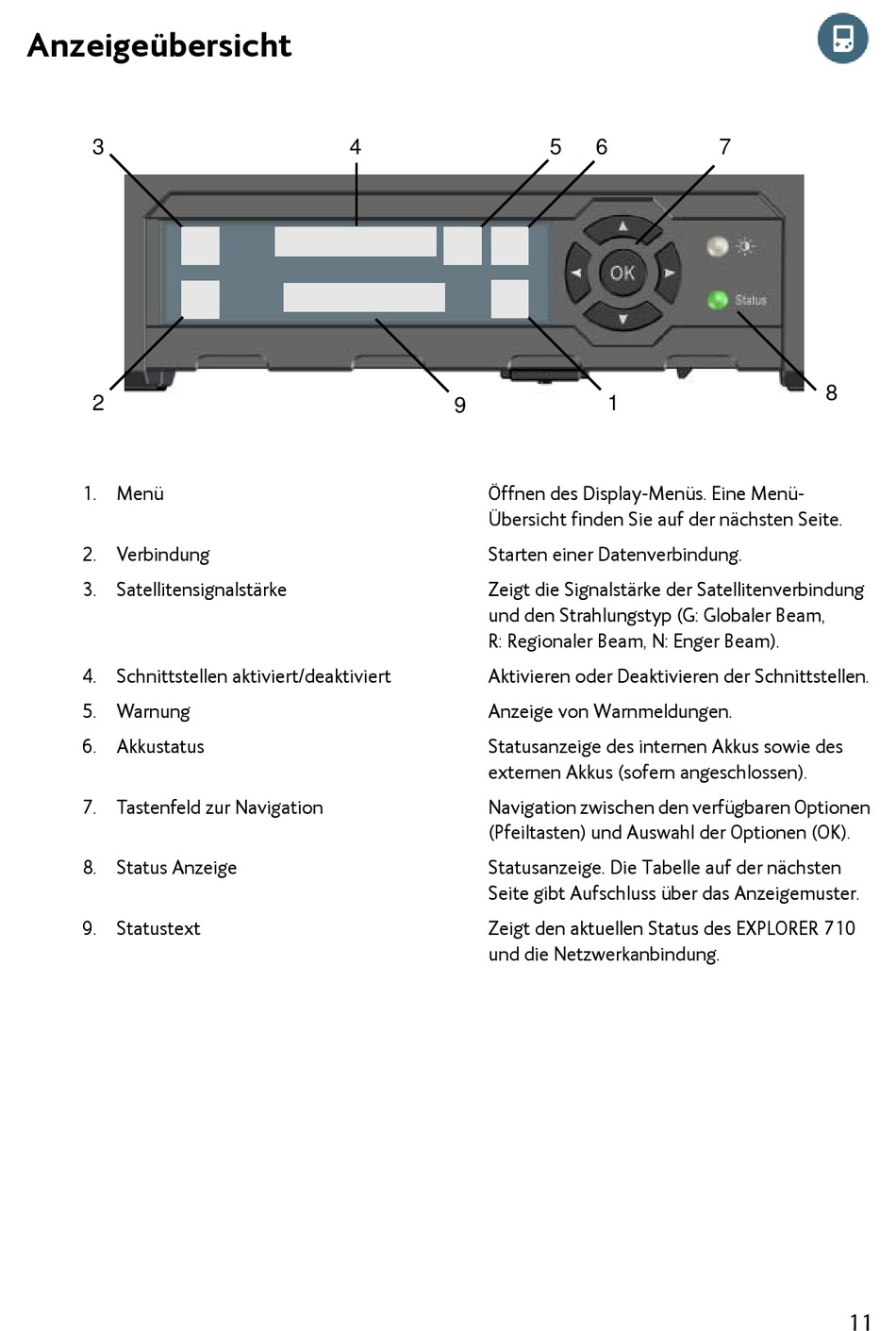

Anzeigeübersicht
3
2
1. Menü
2. Verbindung
3. Satellitensignalstärke
4. Schnittstellen aktiviert/deaktiviert
5. Warnung
6. Akkustatus
7. Tastenfeld zur Navigation
8. Status Anzeige
9. Statustext
4
9
Öffnen des Display-Menüs. Eine Menü-
Übersicht finden Sie auf der nächsten Seite.
Starten einer Datenverbindung.
Zeigt die Signalstärke der Satellitenverbindung
und den Strahlungstyp (G: Globaler Beam,
R: Regionaler Beam, N: Enger Beam).
Aktivieren oder Deaktivieren der Schnittstellen.
Anzeige von Warnmeldungen.
Statusanzeige des internen Akkus sowie des
externen Akkus (sofern angeschlossen).
Navigation zwischen den verfügbaren Optionen
(Pfeiltasten) und Auswahl der Optionen (OK).
Statusanzeige. Die Tabelle auf der nächsten
Seite gibt Aufschluss über das Anzeigemuster.
Zeigt den aktuellen Status des EXPLORER 710
und die Netzwerkanbindung.
5
6
1
7
8
11
