Inhaltszusammenfassung für COBHAM EXPLORER 710

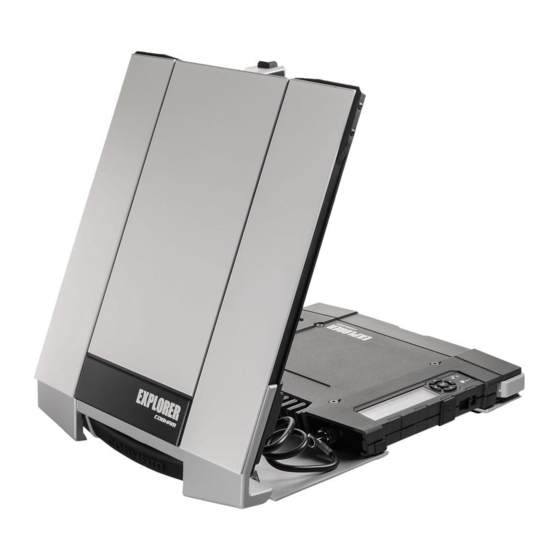

- Seite 1 EXPLORER 710 Erste Schritte...
-
Seite 2: Erste Schritte
Erste Schritte Prüfen Sie bitte zunächst, ob folgende Komponenten vorhanden sind: • EXPLORER 710 Endgerät TT-3720B mit Antenne Sender/Empfänger, Antenne und Antennenkabel • Akkusatz TT-3686G* Sender/Empfänger • Netzteil (AC/DC) • Startpaket mit folgenden Komponenten: • Ethernet/ISDN-Kabel, 2 m Schirmung •... -
Seite 3: Anschluss Der Nutzergeräte
Anschluss der Nutzergeräte Das Antennenkabel ist werkseitig angeschlossen. ANMERKUNG: Wenn Sie die Antenne getrennt vom Sender/Empfänger nutzen möchten, ist ein längeres Antennenkabel erforderlich, und der Sender/Empfänger muss von der Antennenhalterung abgenommen werden. Weitere Informationen finden Sie im nächsten Abschnitt. Die gewünschten Geräte an die entsprechenden Anschlüsse am Sender/ Empfänger anschließen. -
Seite 4: Antenne Und Sender/Empfänger Trennen (Optional)
Antenne und Sender/Empfänger trennen (optional) Wenn Antenne und Sender/Empfänger getrennt voneinander genutzt werden sollen, wie folgt vorgehen: a. Die Schiebeverriegelungen an der Unterseite des Endgeräts greifen. b. Die Verriegelungen eindrücken und nach außen schieben, während der Sender/ Empfänger angehoben wird, um ihn aus der Antennenhalterung zu lösen. -
Seite 5: Einschalten Des Explorer 710
LED Status gelb blinkt. PIN eingeben (sofern erforderlich) Dieser Schritt ist nur dann erforderlich, wenn die SIM-Karte Ihres EXPLORER 710 mit einer PIN geschützt ist und die Kommunikation über das Satellitennetz gewünscht ist. Zur Eingabe der PIN über das Display und das Tastenfeld wie folgt vorgehen: a. -
Seite 6: Antenne Ausrichten
Antenne ausrichten Sehen Sie sich vor dem Ausrichten der Antenne nachstehende Karte an. Dort können Sie Ihren ungefähren Standort relativ zu den Satelliten bestimmen. Anhand des Kompass können Sie die Antenne dann auf den nächstgelegenen Satelliten ausrichten. Die Inmarsat-Satelliten befinden sich über dem Äquator, in der Mitte des jeweiligen Empfangsbereichs. -
Seite 7: So Wird Die Antenne Ausgerichtet
Wenn die größtmögliche Signalstärke gefunden wurde, auf dem Display- Tastenfeld OK drücken. Der EXPLORER 710 stellt nun eine Verbindung mit dem BGAN-Netz her. ANMERKUNG: Der EXPLORER 710 stellt bei Anschluss eines Geräts an die LAN- oder WLAN-... - Seite 8 Zugriff auf die Web-Schnittstelle des EXPLORER 710 Die Web-Schnittstelle ist für die Konfiguration und die laufende Nutzung des EXPLORER 710 vorgesehen. Zum Zugriff auf die Web-Schnittstelle wie folgt vorgehen: 1. Einen PC, Tablet-PC oder ein Smartphone an den EXPLORER 710 anschließen.
-
Seite 9: Internetverbindung
ANMERKUNG: Sie müssen ein Passwort eingeben. Per Voreinstellung ist das Passwort die Seriennummer des EXPLORER 710 und der Kodierungstyp WPA2. Ihr Gerät ist jetzt mit dem EXPLORER 710 verbunden. Wenn der EXPLORER 710 im BGAN-Netz registriert ist, wird die Internetverbindung automatisch hergestellt. -
Seite 10: Ein Telefon An Die Wlan- Oder Lan-Schnittstelle Anschließen
Benutzername und Passwort müssen mit den Einstellungen des IP Telefon in der Web- Schnittstelle des EXPLORER 710 übereinstimmen. So schließen Sie Ihr Smartphone zu Anrufzwecken an Zur Nutzung des Telefons für Anrufe über die WLAN-Schnittstelle des EXPLORER 710 wie folgt vorgehen: 1. Das EXPLORER 710 starten. -
Seite 11: Ausgehende Anrufe
ANMERKUNG: Es gibt zwei Telefonnummern, eine für 3.1 kHz Audio und eine für Standard Voice. Die Telefonnummern für EXPLORER 710 finden Sie in Ihrem Airtime-Abonnement. Die Nummern sind als MS-ISDN (Standard Voice und SMS) und AMS-ISDN (ISDN, Fax und 3.1 kHz Audio) - Seite 12 7. Tastenfeld zur Navigation Navigation zwischen den verfügbaren Optionen (Pfeiltasten) und Auswahl der Optionen (OK). 8. Status Anzeige Statusanzeige. Die Tabelle auf der nächsten Seite gibt Aufschluss über das Anzeigemuster. 9. Statustext Zeigt den aktuellen Status des EXPLORER 710 und die Netzwerkanbindung.
-
Seite 13: Anzeige-Menü
Anzeigemuster Bedeutung Schnelles grünes Blinken Startphase Langsames grünes Eingeschaltet (betriebsbereit) Blinken Grünes Leuchten Gleichstromeingang eingeschaltet Langsames gelbes Blinken Akku wird geladen Schnelles gelbes Blinken Abschaltphase Gelbes Leuchten Warnung Rotes Leuchten Fehler. Siehe Display oder Web-Schnittstelle. Blaues Leuchten Software-Update Ausgeschaltet oder Stealth-Modus Anzeige-Menü... - Seite 14 98-140216-B (German) www.cobham.com/satcom...
