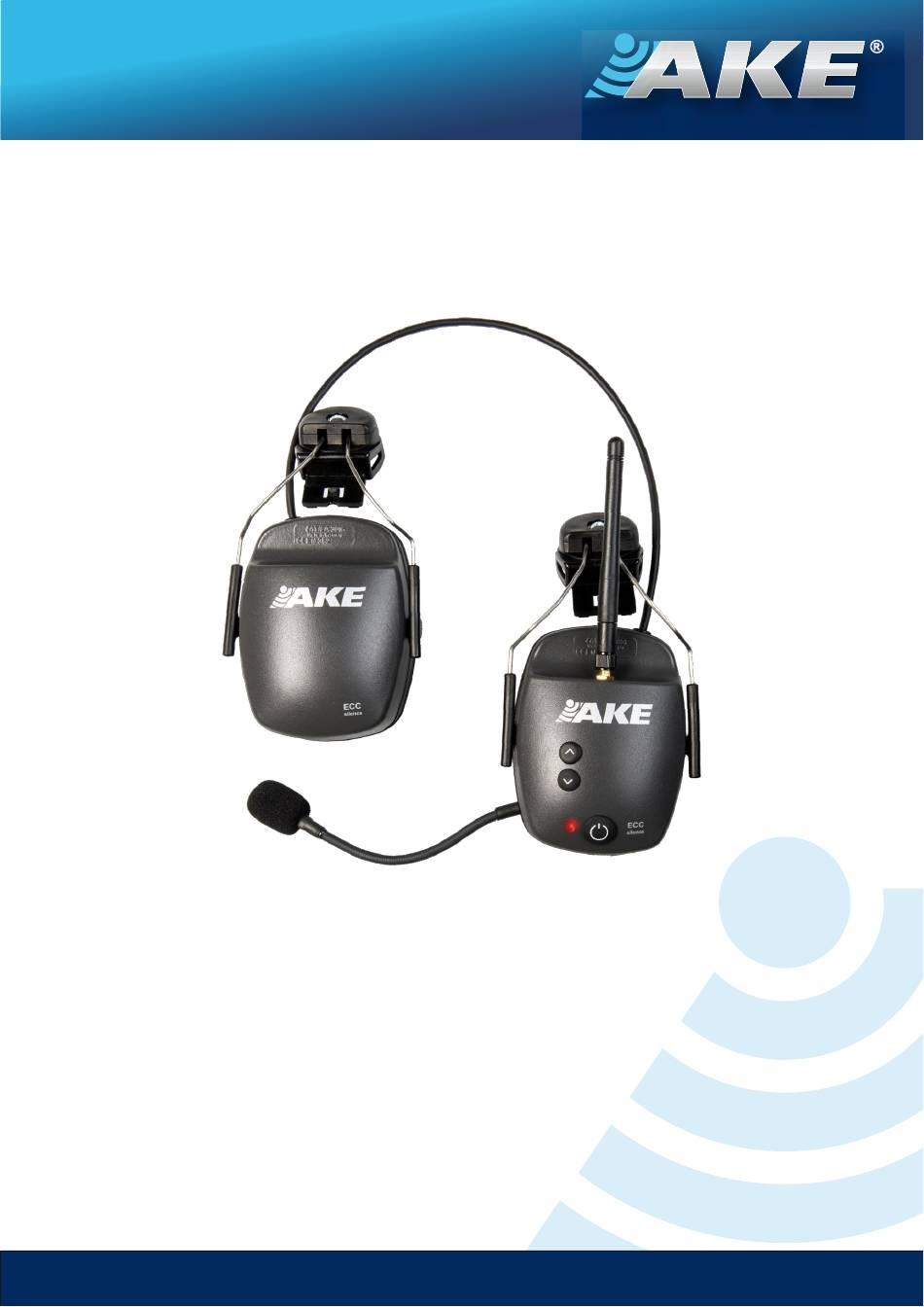

- Seite 1 M O B I L E K O M M U N I K A T I O N Benutzer Handbuch ECC-basic und ECC-silence Freisprechsystem für Gehörschutzkapseln ECC hand-held Geräte www.ake-elektronik.de AKE Elektronik GmbH & Co. KG info@ake-elektronik.de...
- Seite 2 Gerätes voll ausschöpfen, beachten Sie deshalb in Ihrem eigenen Interesse bitte genau die Bedienungs- und Einbauanleitung. Die notwendigen Handgriffe sind nicht kompliziert. Sollten Sie dennoch Fragen haben, so wenden Sie sich bitte an Ihren Fachhändler oder direkt an uns. Wir beraten Sie gern. Ihr AKE-Team...
-
Seite 3: Inhaltsverzeichnis
Inhalt Illustration ......................4 Anwendungsbeispiele................... 5 Die Inbetriebnahme der Voll-Duplex Team-Freisprechverbindung ...... 5 Die optimale Geräuschunterdrückung ..............6 Abschattung und Reichweite ................6 Freisprechen mit mehr als zwei Systemen im Team ..........7 ® Die Inbetriebnahme der Bluetooth -Schnittstelle ..........8 Betrieb mit Smartphone, etc. -
Seite 4: Illustration
Illustration Teamleiter mit Repeaterfunktion Konferenz-Teilnehmer Swap-Teilnehmer Abb.: Team eines ECC-Freisprechsystems im Gehörschutz, hier ECC-silence mit Kopfbügel. Geräuschkompensierendes Nahsprech-Mikrofon (Signalmikrofon) Markierung für Sprechrichtung Flexibler Mikrofonbügel Ladeanschluss Lautstärke plus Lautstärke minus Funktionsanzeige Ein- / Aus- und Multifunktionstaste (MFT) ... -
Seite 5: Anwendungsbeispiele
Bevor Sie das ECC-Freisprechsystem in Betrieb nehmen, lesen Sie bitte diese Wichtig! Zeilen genau durch und beachten Sie die jeweiligen Sicherheitshinweise! Anwendungsbeispiele Das ECC-Freisprechsystem bietet ein von AKE entwickeltes Vollduplex Multi-User Kommunikations-System und optional zusätzlich eine genormte Bluetooth ® -Schnittstelle. -
Seite 6: Die Optimale Geräuschunterdrückung
Schalldämmung (der HML- oder SNR-Wert) auch mit eingebauter Elektronik sichergestellt sein. Das ECC-Freisprechsystem von AKE bietet eine Reihe von Maßnahmen um den nach BGHM-Empfehlung zulässigen Dauerpegel von 85 dB(A) am Ohr nicht zu überschreiten. Beim Sprechen aufgenommene Hintergrundgeräusche werden durch die Verwendung eines speziellen geräuschkompensierenden Nahsprech-Mikrofons wirksam reduziert. -
Seite 7: Anpassung Der Reichweite Durch Auswahl Der Antenne
Anzeige : Sowohl das Verlassen des Empfangsbereichs, ußer Reichweite Teamleiter — als auch die Suche, werden optisch signalisiert •• • • 15 sek. dann sucht Anpassung der Reichweite durch Auswahl der Antenne Folgende Vergleichswerte gelten für die ungefähre Reichweite je nach verwendetem Antennentyp im Vergleich zur Standardantenne: Art-Nr Länge... -
Seite 8: Swap-Automatik Für Weitere Mitarbeiter
Falls noch weitere ECC-Einheiten verbunden sind, ® sollten Sie diese beim Paaren mit anderen Bluetooth -Geräten ausschalten. Bei Handys mit Menüführung finden Sie in der Regel die Option “Nach Bluetooth-Geräten in der Nähe suchen”. Wenn Sie diese Funktion wählen sollte anschließend „AKE ECC …“... -
Seite 9: Betrieb Mit Smartphone, Etc
zum Paaren angezeigt werden. Falls Sie nach dem Bestätigen noch nach einem Pass- wort gefragt werden, geben Sie 0000 ein. Anleitungen zum Paaren der Bluetooth ® -Geräte finden Sie im jeweiligen Handbuch. Nach erfolgreicher Paarung wird das Wechselblinken beendet. Schalten Sie nun Ihre ECC- Einheit aus. -
Seite 10: Team-Freisprechbetrieb In Kombination Mit Einem Smartphone, Etc
Wenn der Akku längere Zeit nicht geladen wurde, ist es möglich, dass dieser tiefentladen ist. Die AKE ECC-Elektronik kann tiefentladene Akkus wieder regenerieren, die Lade- kontrolle blinkt dann so lange langsam, bis der Akku wieder ladebereit ist. Falls sich der Akku nicht wieder laden lässt, muss dieser ausgetauscht werden. -
Seite 11: Systemeinstellungen Über Die Tasten
Control App können Sie mit jedem Android-Handy kabellos Upgrades durchführen. Die Over The Air Control App Laden Sie die neueste AKE Over the Air Control App vom GoogleStore oder von der Homepage www.ake-elektronik.de auf Ihr Android-Handy und installieren Sie diese. - Seite 12 In diesem Feld können verschiedene Geräteinformationen, wie Gerätename, Software-Versionsnummer, Bluetooth-Adresse, Akku-Ladezustand, Akku- Betriebsart, Empfangs-Feldstärke und mehr abgefragt werden. Deaktiviert auf Wunsch das Signalmikrofon , Umgebungsgeräusche über den Signalweg sind dann zu 100% gesperrt. Empfiehlt sich, wenn der Teil- nehmer nur Mitteilungen empfängt. Nur ECC-silence: Elektronische Spracherkennung, das geräuschkompen- sierte Signalmikrofon ...
-
Seite 13: Mögliche Fehlfunktionen Und Ihre Ursache, Software-Reset
Mögliche Fehlfunktionen und Ihre Ursache, Software-Reset Sehr langsames Paaren oder kein Paaren möglich: In der Nähe starker W-LAN-Hotspots kann es zur Überlastung der nutzbaren Frequenzen kommen, paaren Sie die Geräte außerhalb dieser Bereiche. • • LED-Anzeige Gerät außer Reichweite, Verbindung verloren, Wenn die Verbindung nicht automatisch wiederhergestellt wird, reduzieren Sie innerhalb ¼... -
Seite 14: Technische Daten
System: Version: 4+ Profile: HFP, A2DP, AVRCP, BLE Teamkommunikation: Proprietäres AKE ECC Freisprechsystem, Voll-Duplex, 4 Teilnehmer Swap-Mode (nur ECC-silence): Paaren von bis zu 8 Systemen und einfaches Austauschen der Teilnehmer im Team-Betrieb Sendeleistung: Klasse 1 (100 mW), Stromsparfunktion Klasse 2 (2,5 mW) Automatische Leistungsanpassung über RSSI... -
Seite 15: Garantie Und Sonstiges
Schaumstoffabdeckung und lassen Sie das Gerät vollständig trocknen. Gewährleistung Powered by AKE: Auf die Elektronik gewähren wir dem Endverbraucher eine Garantie im Rahmen der zweijährigen Gewährleistung nach deutschem Recht. Übergeben Sie das defekte Gerät ungeöffnet mit einer ausführlichen Fehlerbeschreibung Ihrem Fachhändler, oder schicken Sie es mit Ihrem Kaufbeleg direkt an unsere Serviceabteilung. - Seite 16 01.19 REL 4.29...
