Goobay 55001 Bedienungsanleitung

Bedienungsanleitung
DE
90 W Notebook-Netzteil
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zu-
gänglichen Steckdosen verwendet werden, um es im Notfall
und nach Gebrauch schnell aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeab-
sichtigte Weiterbenutzung gesichert werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Be-
schädigungen, Störungen und anderen nicht durch die Be-
gleitdokumentation behebbaren Problemen, an Händler
oder Hersteller.
• Reparieren Sie defekte Produkte nicht selbst, sondern wen-
den Sie sich an den Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial ge-
gen unbeabsichtigte Benutzung.
2 Beschreibung und Funktion
2.1 Produkt
Das Produkt ist ein universales, umweltfreundliches und siche-
res Schaltnetzteil für Notebooks, LCD-Displays, usw. Es ver-
fügt über 8 polaritätssichere Adapterstecker für viele gängige
Modelle und einen separaten 5-V-DC-USB-Ausgang zum La-
den oder Betreiben von MP3-Playern, Digitalkameras, Handys,
usw. Das Netzteil wird manuell auf die passende Ausgangs-
spannung eingestellt.
2.2 Lieferumfang
90 W Notebook-Netzteil, 8 Adapterstecker, Betriebsanleitung

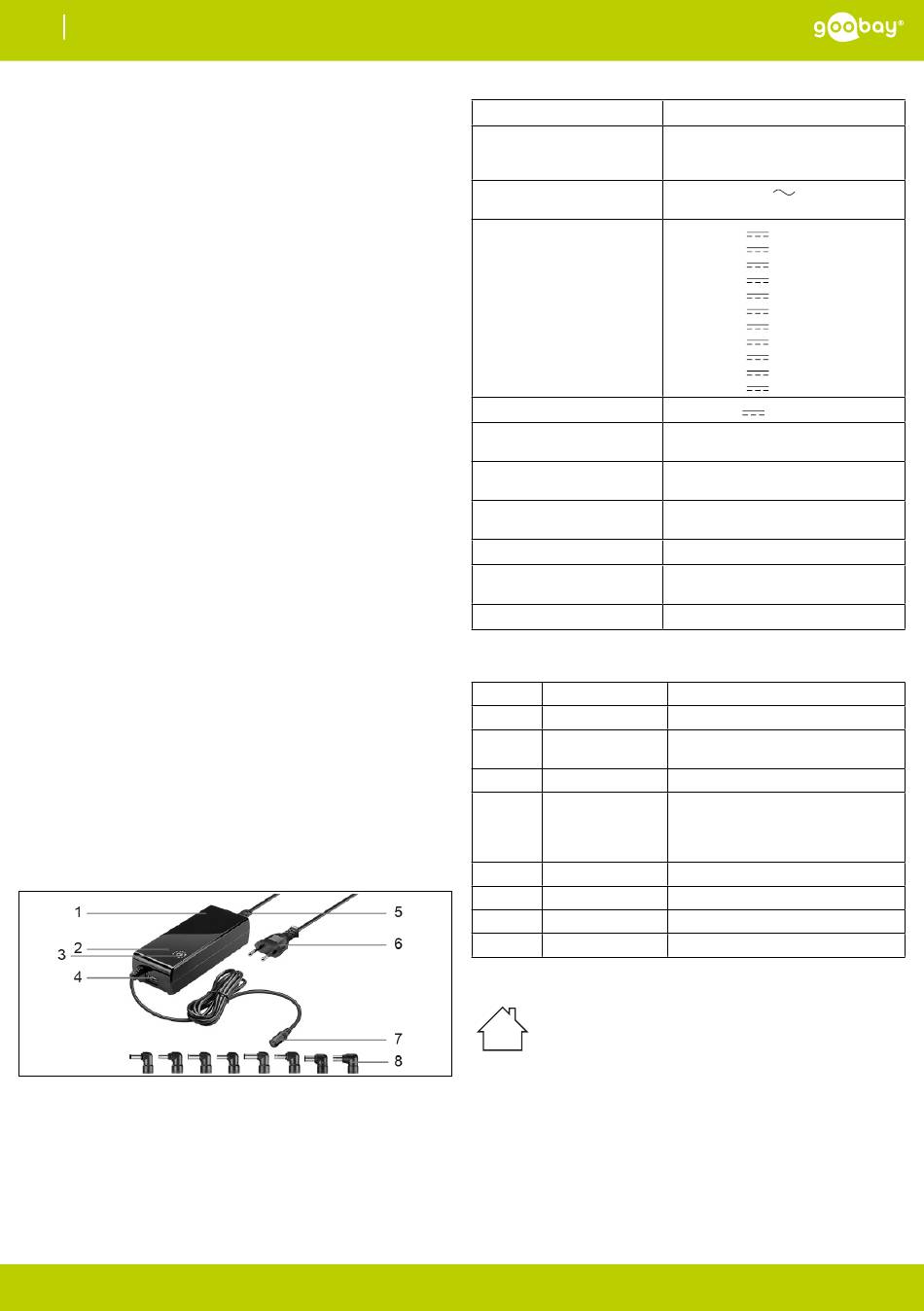

2.3 Bedienelemente
1 Gehäuse
2 Betriebs-LED
3 Wahlschalter für die
Ausgangsspannung
4 USB-Buchse
REV2025-02-14
Änderungen vorbehalten.
V3.2fw
5 AC-Netzanschluss
6 Eurostecker
7 DC-Buchse
8 Adapterstecker
2.4 Technische Daten
Artikelnummer
Anschlüsse
Eingang
DC-Ausgang
USB-Ausgang
Durchschnittliche
Effizienz im Betrieb
Effizienz bei geringer Last
(10 %)
Leistungsaufnahme bei
Nulllast
Maße (LxBxH)
Gewicht
Kabellängen AC/DC
2.5 Adapterstecker
Stecker Größe (mm)
D 6,30 x 3,00
E 6,50 x 1,40 (Pin)
G 5,00 x 1,00 (Pin) Samsung
P 5,50 x 2,50
T 4,75 x 1,70
X 5,50 x 1,70
N 7,90 x 0,90 (Pin) IBM, Lenovo
QV2 7,40 x 0,60 (Pin) HP
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und
Funktion" bzw. in den „Sicherheitshinweisen"
beschriebene Verwendung ist nicht gestattet. Dieses
Produkt darf nur in trockenen Innenräumen benutzt
werden. Das Nichtbeachten und Nichteinhalten dieser
Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten von Produkt, Strom-
netz und Peripheriegeräten. Diese müssen identisch sein.
- 1 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
55001
55001
Eurostecker (Typ C, CEE 7/16),
DC-Buchse (universell, 2-Pin)
USB-Buchse
100-240 V , 50-60 Hz,
1,6 A max.
12,0 V , 4,0 A, 48,0 W
14,0 V , 4,0 A, 56,0 W
15,0 V , 4,0 A, 60,0 W
16,0 V , 4,0 A, 64,0 W
18,0 V , 4,0 A, 72,0 W
18,5 V , 4,0 A, 74,0 W
19,0 V , 4,0 A, 76,0 W
19,5 V , 4,0 A, 78,0 W
20,0 V , 4,0 A, 80,0 W
21,0 V , 3,5 A, 73,5 W
22,0 V , 3,5 A, 77,0 W
5,0 V , 2,0 A, 10,0 W
87,2 %
82,0 %
0,28 W
154,9 x 59 x 36,8 mm
470 g (ohne Stecker und
AC-Kabel)
1,2 / 1,6 m
Unterstützte Modelle
Toshiba
Fujitsu, Panasonic, Sony,
Samsung
Fujitsu, Acer, Asus, Compaq,
Gateway, HP, IBM, Panaso-
nic, Samsung, Sharp, Toshiba,
Hitachi
HP Pavilion series
Acer
