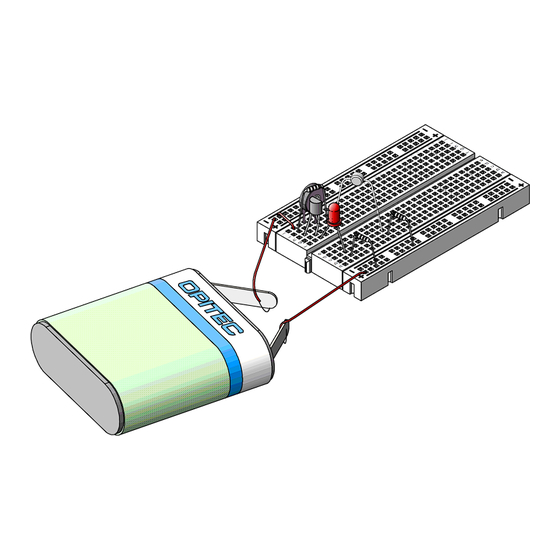

Elektronik Lernprogramm Sensorik

Stückliste

Steckplatine Breadboard

Flachsteckhülse

Widerstand 120 Ohm

Widerstand 1,8 kOhm

Widerstand 2,2 kOhm

Widerstand 6,8 kOhm

Heißleiter 4,7 kOhm

Fotowiderstand

Transistor BC 548C

Elko 1000 µF

Leuchtdiode rot

Trimmer 10 kOhm stehend

Schaltdraht rot

Schaltdraht schwarz

mit Breadboard

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-

zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-

zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter An-

leitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder

unter 36 Monaten nicht geeignet. Erstickungsgefahr!

Stückzahl

118.406

Hinweis

Maße (mm)

83x55

6,3

ø 5

500

Benötigtes Werkzeug:

Absolierzange

Bezeichnung

Steckplatine

Verbindung zur Batterie

Vorwiderstand

Widerstand

Heißleiter

Fotowiderstand

Transistor

Elko

LED

Trimmer

Schaltdraht

Seitenschnei-

der

Teile-Nr.

Inhaltszusammenfassung für Opitec 118.406

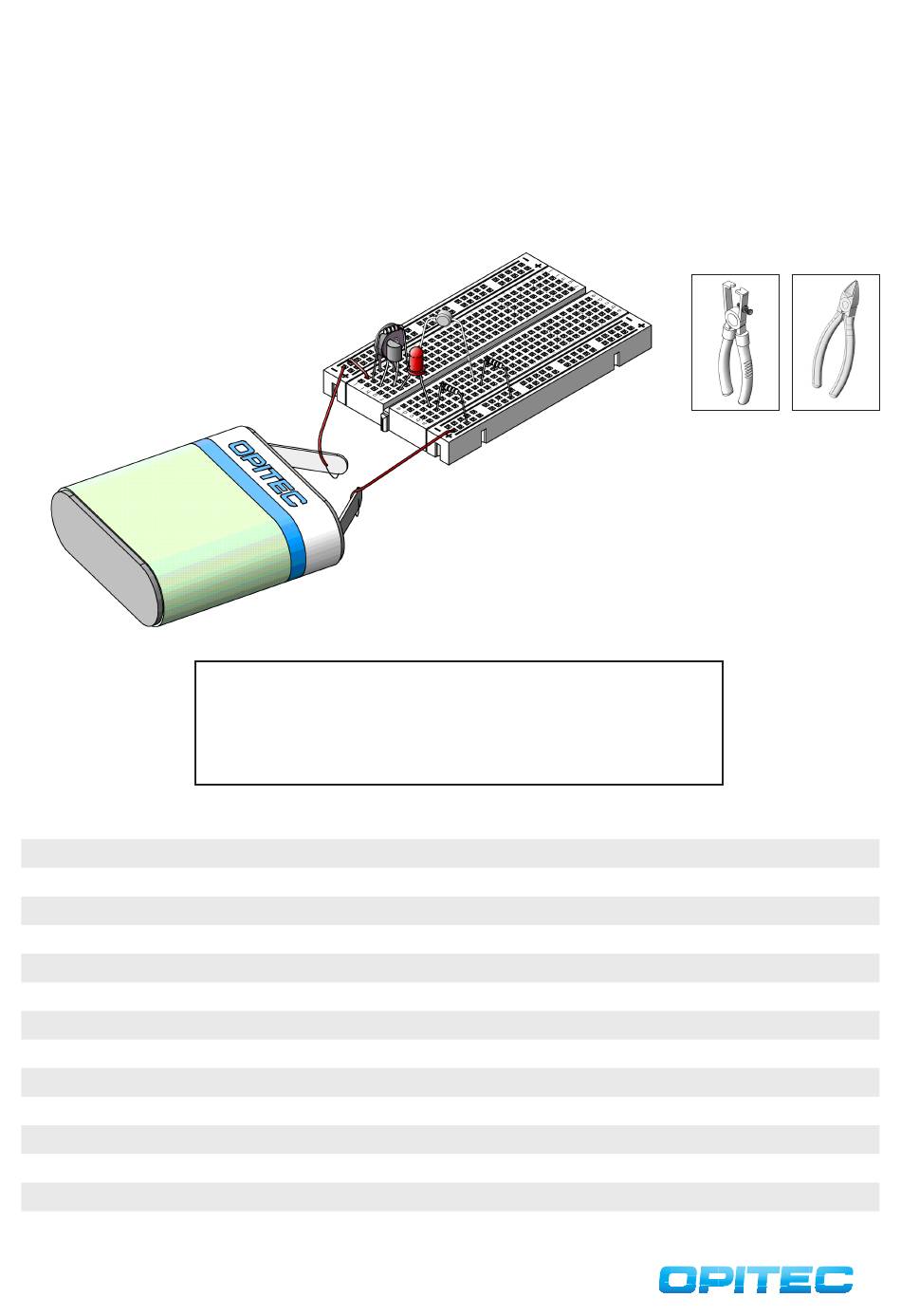

Seite 1 Absolierzange Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter An- leitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Allgemein: Wie funktioniert ein Breadboard? Das Breadboard auch Steckbrett oder Steckplatine genannt - erleichtert das Experimentieren mit elektronischen Teilen ungemein. Die Bauteile können einfach eingesteckt werden ohne dass diese verlötet werden müssen. Schaltungen können direkt auf das Breadboard gesteckt werden.
Seite 3 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Überall wo kleine “Lämpchen” aufleuchten und damit etwas anzeigen, sind es Leuchtdioden. Es gibt sie in den Farben weiß, rot, gelb, grün, blau und mit Farbwechsel (RGB-Rainbow). Die gebräuchlichste Form ist rund, Die beiden Pfeile symbolisieren...
Seite 4 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Ringfarbe 1.Ring 2.Ring 3.Ring/ Multiplikator 4.Ring/ Toleranz schwarz braun orange 1000 gelb 10000 grün 100000 blau 1000000 violett grau weiß gold silber 0,01 10 % ohne Ring 20 % Beispiel: 130 Ohm mit 5% Toleranz...
Seite 5 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Was ist Sensorik? Mit Sensorik kann man die Technik (Sensortechnik) umschreiben, bei der mit Hilfe von Sensoren physikalische Größen erfasst und ausgewertet wer- den können. Solche Sensoren (Fühler) reagieren auf Flüssigkeiten, Gase, Licht, Wärme und andere sensorisch wahrnehmbare Stoffe.
Seite 6 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Erweiterter Flüssigkeitssensor (Hinweis: hierfür wird eine zusätzliche LED benötigt die NICHT im Bausatz enthalten ist! Man könnte von einem Mitschüler eine LED nehmen!) Hinweise zum Aufbau der Schaltung: Im Prinzip ist diese Schaltung eine doppelte Ausführung der vorherigen Schaltung. Der Vorteil ist, daß hier zwei Zustände angezeigt werden. Eine LED zeigt das Erreichen eines bestimmten Flüssigkeitspegels an, die andere das Absinken oder Ansteigen auf einen bestimmten Pegel.
Seite 7 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Bei der DARLINGTON-Schaltung fließt der Emitterstrom des ersten Transistors als Basisstrom durch den zweiten Transistor. Jeder einzelne Transistor verstärkt den Strom, er hat z.B. einen Stromverstärkungsfaktor von ß=80. Bei der Darlingtonschaltung wird der Verstärkungs- faktor der beiden Transistoren nun nicht einfach addiert, sondern multipliziert.
Seite 8 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Verbesserter Zeitsensor (mit Darlington-Schaltung) Versuch 5 130 Ohm 1,8kOhm 1,8 kOhm 120 Ohm Den Widerstand (130 Ohm) zwischen +Leiste und 3b einstecken. Die Anode der LED bei Anschluß 3c und die Kathode bei Anschluß 3f einstecken. Den Transistor 1 wie folgt anschließen: Die Basis bei 4h, den Collektor bei 3g und den Emitter bei 2h anschließen.
Seite 9 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Der Licht-Sensor LDR-Hellschaltung Bei beiden Schaltungen (Versuch 7+8) auf ausreichend Licht achten!! Versuch 7 130 Ohm 2,2 kOhm 1,8 kOhm 6,8kOhm 2,2 kOhm 120 Ohm Die LDR-Hellschaltung wie folgt aufbauen: Den Widerstand (130 Ohm) zwischen +Leiste und 3b einstecken. Die Anode der LED bei Anschluß 3c und die KAthode bei 3f einstecken. Den Transistor T1 wie folgt platzieren: Die Basis bei 4h, den Collektor bei 3g und den Emitter bei 2h einstecken.
Seite 10 Bauanleitung 118.406 Elektronik Lernprogramm Sensorik mit Breadboard Anwendung der Hell- und Dunkelschaltung in der Technik Die bekannteste Anwendung ist die Lichtschranke in einem Kaufhaus. Dort steuert eine Lichtschranke die Türen und Rolltreppen. Weitere Möglich- keiten sind das automatische Einschalten von Straßenlaternen oder Parklichtern am Auto. Auch die Hausbeleuchtung kann bei Sonnenuntergang eingeschaltet und bei Sonnenaufgang wieder ausgeschaltet werden.
