Adat multicore extender
Inhaltsverzeichnis
6.2.

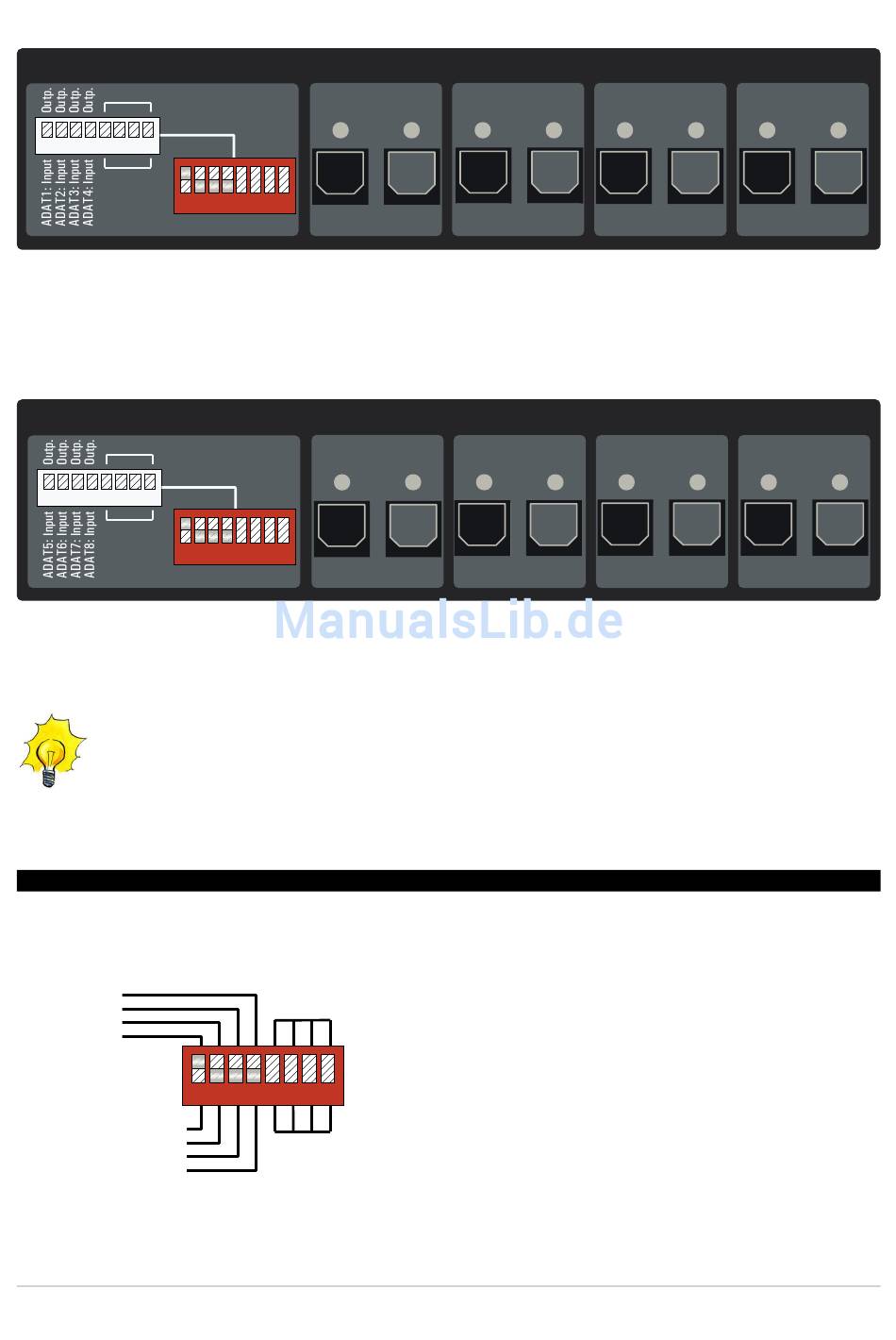

ADAT Connections 1-4
ADAT Connections 1-4
Cat5 cable: only one (A or B) plugged
1 2 3 4 5 6 7 8
Cat5 cable:
both (A and B)
1 2 3 4 5 6 7 8
plugged
ADAT Lightpipe Ein- und Ausgänge 1-4. Die Übertragungsrichtung (Senden oder Empfangen) muss
über die DIP-Schalter eingestellt werden, siehe 7.1. Übertragungsrichtung (DIP-Schalter 1-4).
6.3.
ADAT Connections 5-8 (nur ADX-64)
ADAT Connections 5-8
Cat5 cable: only one (A or B) plugged
1 2 3 4 5 6 7 8
Cat5 cable:
both (A and B)
1 2 3 4 5 6 7 8
plugged
ADAT Lightpipe Ein- und Ausgänge 5-8.
Die Funktionsweise ist identisch mit den ADAT-Verbindungen 1-4.
Die ADAT-Verbindungen 5-8 können auch als zusätzliche Ausgänge für die ADAT-
Verbindungen 1-4 verwendet werden. Damit lässt sich auf einfache Weise ein „ADAT-
Verteiler" aufbauen.
7.
Einstellungen
An den Geräten muss zunächst die gewünschte Konfiguration mittels DIP-Schalter an der Rückseite
eingestellt werden.
ADAT1: Output
ADAT1: Output
ADAT2: Output
ADAT2: Output
ADAT3: Output
ADAT3: Output
ADAT4: Output
ADAT4: Output
ADAT1: Input (+Output loopback)
ADAT2: Input (+Output loopback)
ADAT3: Input (+Output loopback)
ADAT4: Input (+Output loopback)
ADX-64: Die DIP-Schalterbank ist einmal pro 32-Kanal-Modul vorhanden, die DIP-Schalter des
zweiten Moduls müssen sinngemäss eingestellt werden.
Input
Input
Termination ON
(only one Cat5 cable plugged)
1 2 3 4 5 6 7 8
Termination OFF
(both Cat5 cables plugged)
1
2
Output
Input
Output
5
6
Output
Input
Output
7
3
Input
Output
Input
7
Input
Output
Input
4
Output
8
Output
