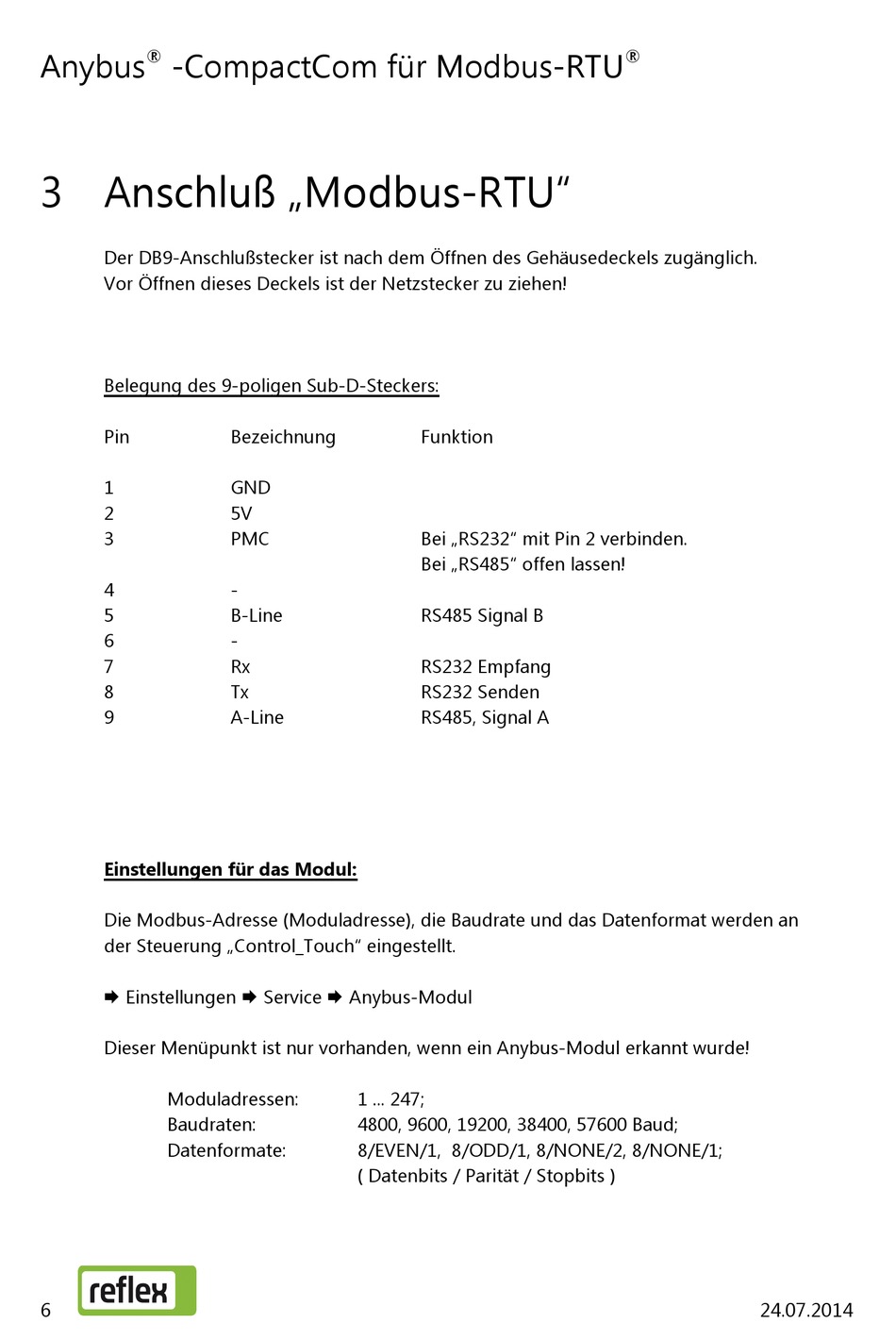

Anybus ® -CompactCom für Modbus-RTU
3 Anschluß „Modbus-RTU"
Der DB9-Anschlußstecker ist nach dem Öffnen des Gehäusedeckels zugänglich.
Vor Öffnen dieses Deckels ist der Netzstecker zu ziehen!
Belegung des 9-poligen Sub-D-Steckers:
Pin
1
2
3
4
5
6
7
8
9
Einstellungen für das Modul:
Die Modbus-Adresse (Moduladresse), die Baudrate und das Datenformat werden an
der Steuerung „Control_Touch" eingestellt.
 Einstellungen  Service  Anybus-Modul
Dieser Menüpunkt ist nur vorhanden, wenn ein Anybus-Modul erkannt wurde!
Moduladressen:
Baudraten:
Datenformate:
6
Bezeichnung
GND
5V
PMC
-
B-Line
-
Rx
Tx
A-Line
1 ... 247;
4800, 9600, 19200, 38400, 57600 Baud;
8/EVEN/1, 8/ODD/1, 8/NONE/2, 8/NONE/1;
( Datenbits / Parität / Stopbits )
Funktion
Bei „RS232" mit Pin 2 verbinden.
Bei „RS485" offen lassen!
RS485 Signal B
RS232 Empfang
RS232 Senden
RS485, Signal A
®
