Anybus ® -CompactCom für Modbus-RTU

5 Diagnose

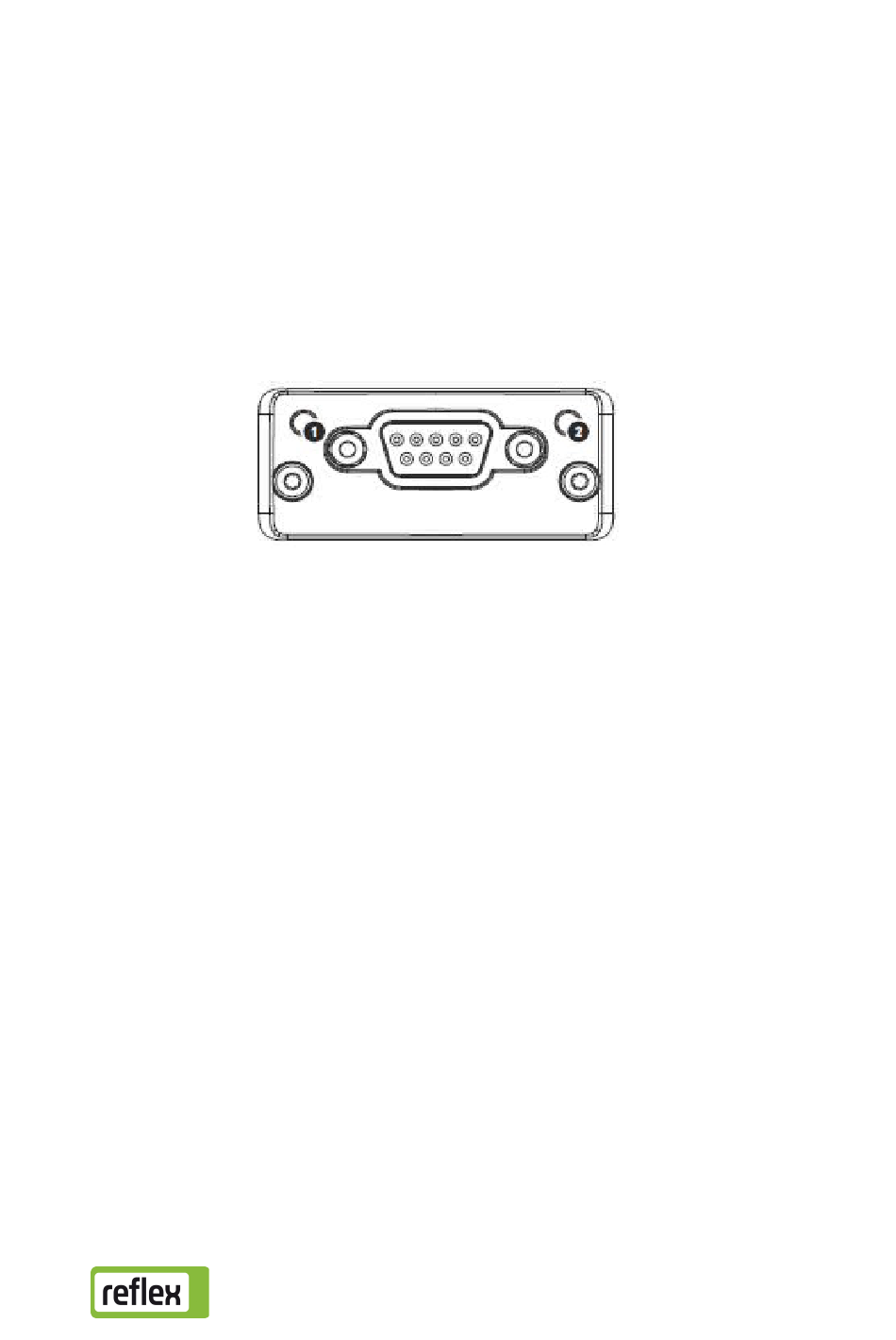

Dieses Modul enthält zwei Leuchtdioden, an denen der Betriebszustand des Moduls
abgelesen werden kann. Diese befinden sich links und rechts des 9-poligen Profibus-
Steckers auf dem Modul.
LED ❶
LED ❷
12
von hinten betrachtet, links vom 9-poligen Profibus-Stecker
* GELB => Kommunikation aktiv
* ROT => Störung erkannt
von hinten betrachtet, rechts vom 9-poligen Profibus-Stecker
* GRÜN => Modul initialisiert, keine Störung
* ROT => Fehler erkannt
®
