ENTRETIEN

- Contrôlez régulièrement le bon état de l'appareil (boîtier, cordon) et l'usure éventuelle des
molettes et curseurs.
- Si vous supposez que l'appareil ne peut plus être utilisé en toute sécurité, mettez l'appareil
hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche élec-
trique de la prise de courant !
ÉLÉMENTS DE COMMANDE
DESCRIPTIONS
B
1
3
9
B A
2
4
10
13

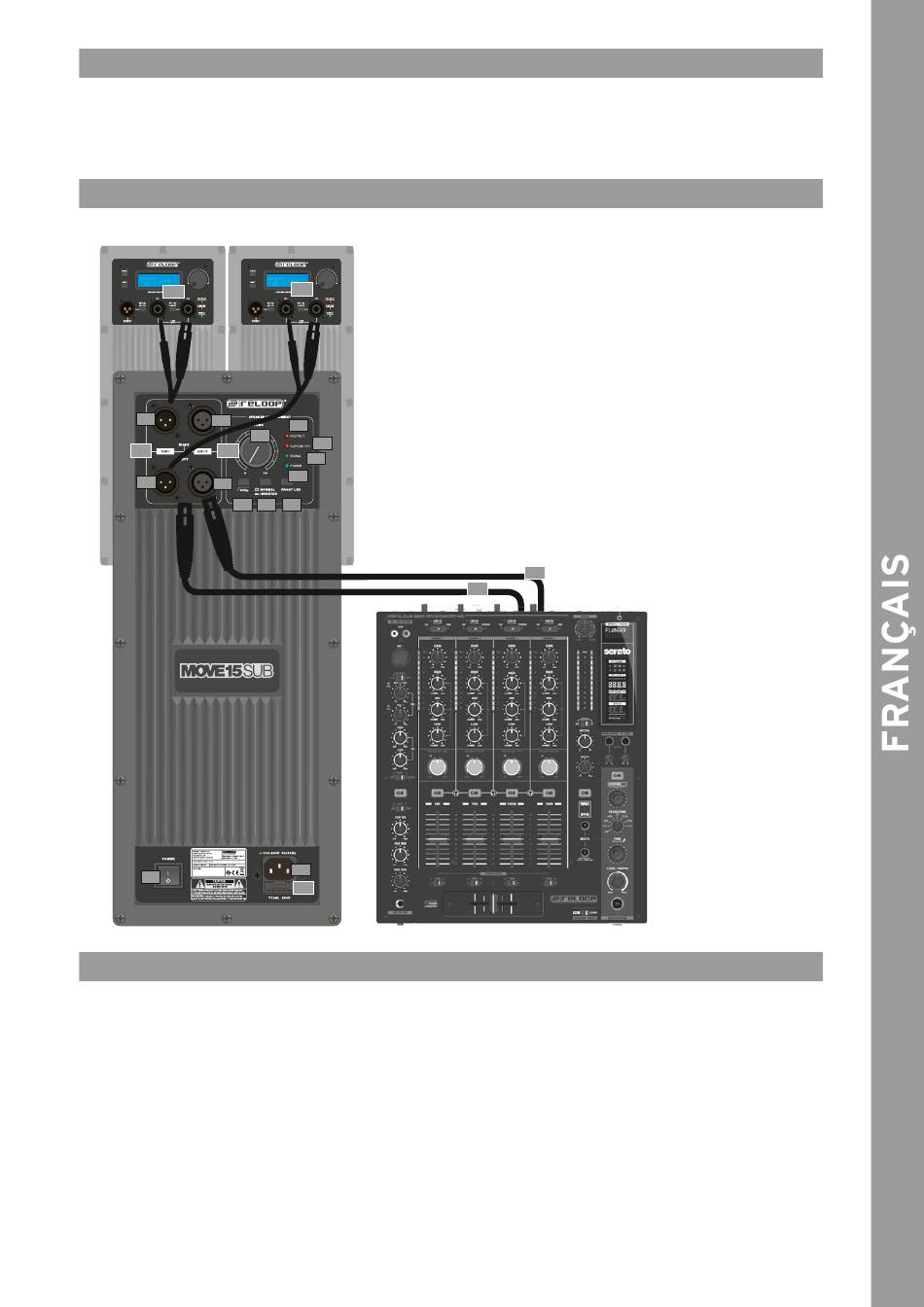

CONNECTIQUE
A) Connectez le canal désiré de votre source de signal préamplifiée (par ex. console de mixage) et les prises d'entrée de signal IN1 (6) ou IN2 (12).
B) Les haut-parleurs PA Top tels que MOVE 12 et 15 peuvent être raccordés avec RIGHT THRU (1) et LEFT THRU (2).
C) Relier l'alimentation électrique (14) au câble secteur et brancher sur une prise de courant.
UTILISATION
1. Réduire le volume au minimum :
avant d'allumer l'appareil, réduire le plus possible le volume dans le menu DSP.
2. Mise sous tension :
après avoir effectué tous les branchements, allumer l'équipement avec la touche POWER (13).
3. Réglage du volume :
Le volume du haut-parleur PA peut être réglé avec VOLUME (9).
Lorsque l'ampli doit fournir une grande puissance avec un volume élevé, il existe un risque de saturation (Clipping). Si la DEL LIMITER (10) s'allume en rouge, il
faut réduire le volume de manière à ce qu'elle ne s'allume plus. Ceci vous permet de prévenir une saturation de l'ampli et une distorsion du signal de sortie.
4. Circuit de protection
Le système MOVE 12 est équipé de différents circuits de protection pour protéger l'ampli, les haut-parleurs et les composants électroniques. Dès qu'un circuit de protection se déclenche
pendant le fonctionnement, la DEL LIMITER (10) s'allume en rouge. Il convient alors de réduire le volume jusqu'à ce que la DEL LIMITER ne s'allume plus.
1. RIGHT THRU : émet le signal d'entrée de RIGHT MIC/LINE INPUT via XLR.
2. LEFT THRU : émet le signal d'entrée de LEFT MIC/LINE INPUT via XLR.
3. RIGHT LINE INPUT : prise de raccord pour les signaux Line, doit être branchée avec XLR.
4. LEFT LINE INPUT : prise de raccord pour les signaux Line, doit être branchée avec XLR.
B
5. DEL PROTECT : s'éclaire en rouge en cas de surchauffe, par ex. en raison d'une tension d'entrée inappropriée.
Le module d'amplification commute alors pour prévenir tout dommage.
6. DEL CLIP/LIMITER : s'éclaire en rouge avant que le module d'amplification sature. En cas de saturation, le
volume doit être réduit dans le menu et la source de manière à ce que la DEL s'allume au plus lors des crêtes.
Autrement, la qualité sonore est fortement affectée et il existe un risque d'endommagement durable du haut-parleur.
7. DEL SIGNAL : la DEL s'allume en vert lorsqu'un signal est appliqué sur RIGHT LINE INPUT ou LEFT LINE INPUT.
8. DEL POWER : la DEL s'allume en bleu lorsque le haut-parleur PA est alimenté en courant et sous tension.
9. VOLUME : réglage du volume dans une plage de 0 à 10.
10. Touche 30 Hz HPF : Lorsque le filtre passe haut 30 Hz est activé (enfoncé), tous les signaux sous 30 Hz sont filtrés.
11. Touche PHASE : si INVERTED est activé (enfoncé), la phase du haut-parleur PA est inversée.
5
Si NORMAL est activé, il n'y a pas d'inversion de phase.
6
12. Touche DEL FRONT : la DEL frontale indique l'état de l'alimentation électrique du haut-parleur PA.
Appuyer sur la touche pour l'activer ou la couper.
7
13. Touche POWER : interrupteur marche/arrêt
8
14. Alimentation électrique et fusible
11 12
14
C
- La sécurité d'emploi est susceptible d'être affectée lorsque l'appareil est visiblement en-
dommagé, ne fonctionne plus correctement, après un stockage prolongé dans des condi-
tions défavorable ou après une forte sollicitation de transport.
A
A
