6.2.
Montagehinweise Türfutter mit Aufdopplung

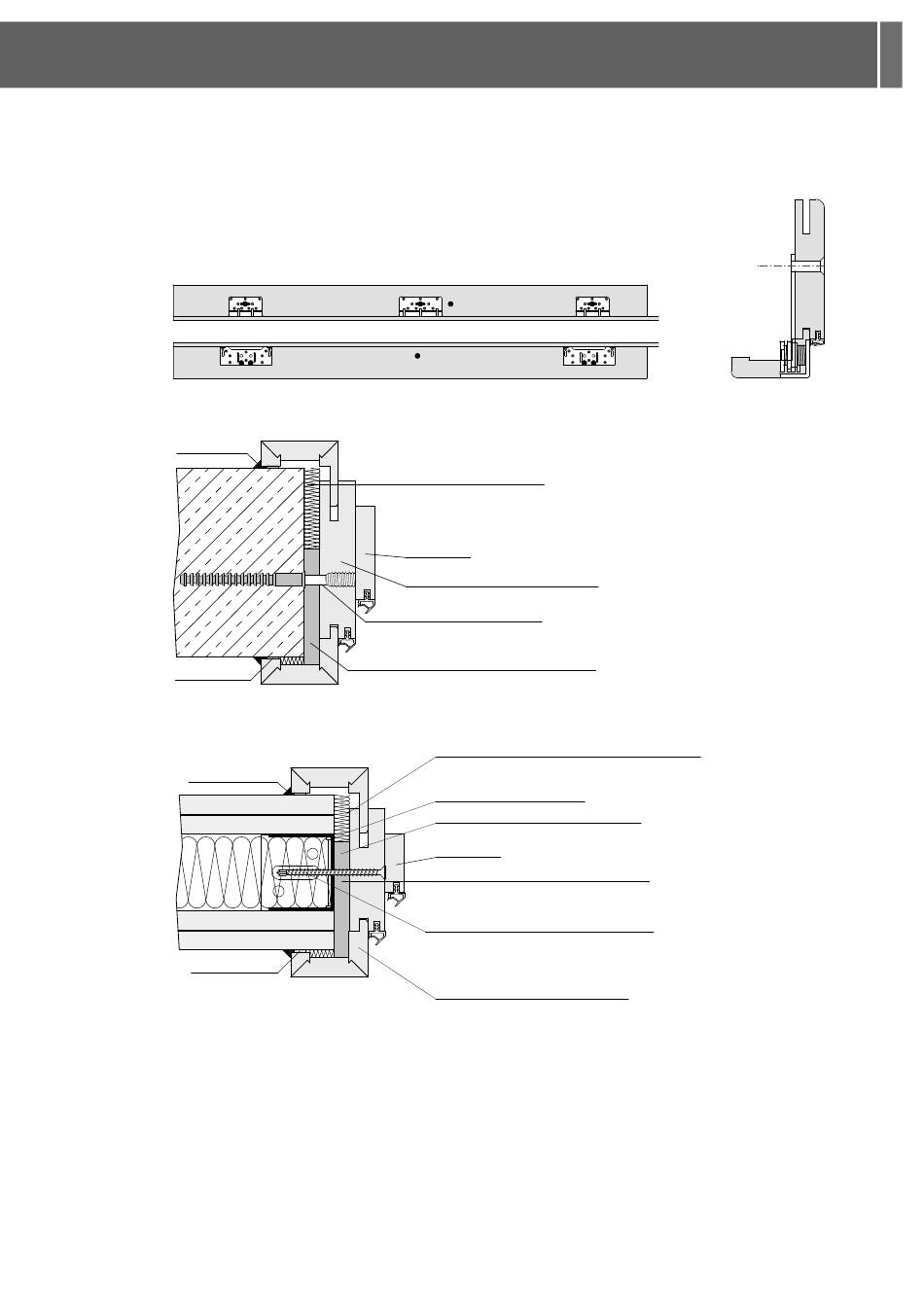

Detail Befestigungspunkte bei RC2 / RC3 - Feuerschutztüren mit Doppelfalz:
4 Befestigungspunkte auf der Schlossseite
5 Befestigungspunkte auf der Bandseite
Befestigung Türfutter in Massivwänden
Silikon / Acryl
Vorlegeband
Befestigung Türfutter in Leichtbauwänden (nicht bei RC3 zugelassen)
Silikon / Acryl
Vorlegeband
Weitere Hinweise zum Befestigen der Aufdopplung
Vor dem Anbringen der Aufdopplungen ist der Andruck des Türblattes an der Dichtung durch
die Verstellbarkeit der Bandrahmenteile einzustellen
Entsprechend der Türblattdicke das Falzmaß ermitteln.
Dabei ist auf den richtigen Dichtungsandruck zu achten.
Auf die lackfreien Stellen des Futters geeigneten handelsüblichen Montagekleber auftragen.
Die Aufdopplungen bei geschlossenem Türblatt mit Spreizen, Zwingen oder sichtbarer Verschraubung an-
bringen.
PRÜM-Türenwerk GmbH • Andreas-Stihl-Straße • 54595 Weinsheim
2K-Montageschaum der
Baustoffklasse DIN 4102-B2
(alt. 1K-Montageschaum
Baustoffklasse DIN 4102-B1)
(alt. Mineralwolle / Schmelzpunkt >= 1000°C)
Aufdopplung
Türfutter gefälzt - stumpf gleichermaßen
Distanzschraube 6/10 x 100
in Dübel 8 x 80
Druckfeste Hinterfütterung in Bereich
der Beschläge / Verschraubungspunkte
2K-Montageschaum der Baustoffklasse DIN 4102-B2
(alt. 1K-Montageschaum Baustoffklasse DIN 4102-B1)
(alt. Mineralwolle / Schmelzpunkt >= 1000°C)
UA-Profil, Materialstärke: 2mm
Druckfeste Hinterfütterung im Bereich der
Beschläge und Verschraubungspunkte
Aufdopplung
1. Holzklotz am Metallprofil festschrauben.
(Holzklotz = Führung für Verschraubung)
2. mit Bohrer Ø5,0 bis zum Metallprofil vorbohren.
3. Bohrschraube in der Wand festschrauben.
(Empfehlung Schraube:
Würth Zebra pias 4,8 x 70 (Art. 020574870))
(PRÜM- Montagebeutel Art.Nr. 0002683283)
Türfutter gefälzt / stumpf gleichermaßen
SEITE 8
STAND 10/2019
