A
A-2
FR // MANUEL D'INSTRUCTIONS PINPUSHER PRO // ART.: 2209924
DANGER
Risque d'accident dû à la chaîne mal rivetée!
Une chaîne qui est mal rivetée et soumise à une charge, peut casser tout d'un coup.
• Seul les personnes qui se connaissent bien en composants de vélo sont autorisées à ouvrir et
à fermer une chaîne de vélo.
• Il faut respecter les indications du fabricant de la chaîne.
• Une fois qu'une chaîne a été ouverte et rivetée, il ne faut pas la rouvrir plus tard au même
endroit.
• Il ne faut ouvrir ou fermer la chaîne pas plus que deux fois. Si on répare la chaîne pour
la deuxième fois, il faut remplacer dans l'idéal l'élément opposé à l'élément réparé
antérieurement.
• Les chaînes avec un maillon attache-rapide ne doivent pas être fermées avec un rivet de
chaîne. Il faut mettre en place un maillon qui est compatible avec la chaîne.
• Si la chaîne est trop longue ou trop courte, elle peut restreindre largement le fonctionnement
de la transmission du vélo.
• En cas de doute, il faut recourir à un mécatronicien deux-roues.
Informations générales
Veuillez lire attentivement ce manuel d'instructions avant d'utiliser votre dérive-chaîne pour la première
fois et assurez-vous de tout comprendre. Conservez ce manuel d'instructions pour une prochaine
utilisation.
Si vous vendez ou donnez votre dérive chaîne, n'oubliez pas de joindre le présent manuel
d'instructions.
Compatible avec les chaînes de 7 à 12 vitesses et les chaînes Campagnolo HD Link / Ultra Link.
Note: Vérifiez l'usure de la chaîne avec un indicateur d'usure de chaîne pour vous rassurer que
l'usure ne dépasse pas le seuil de tolérance.

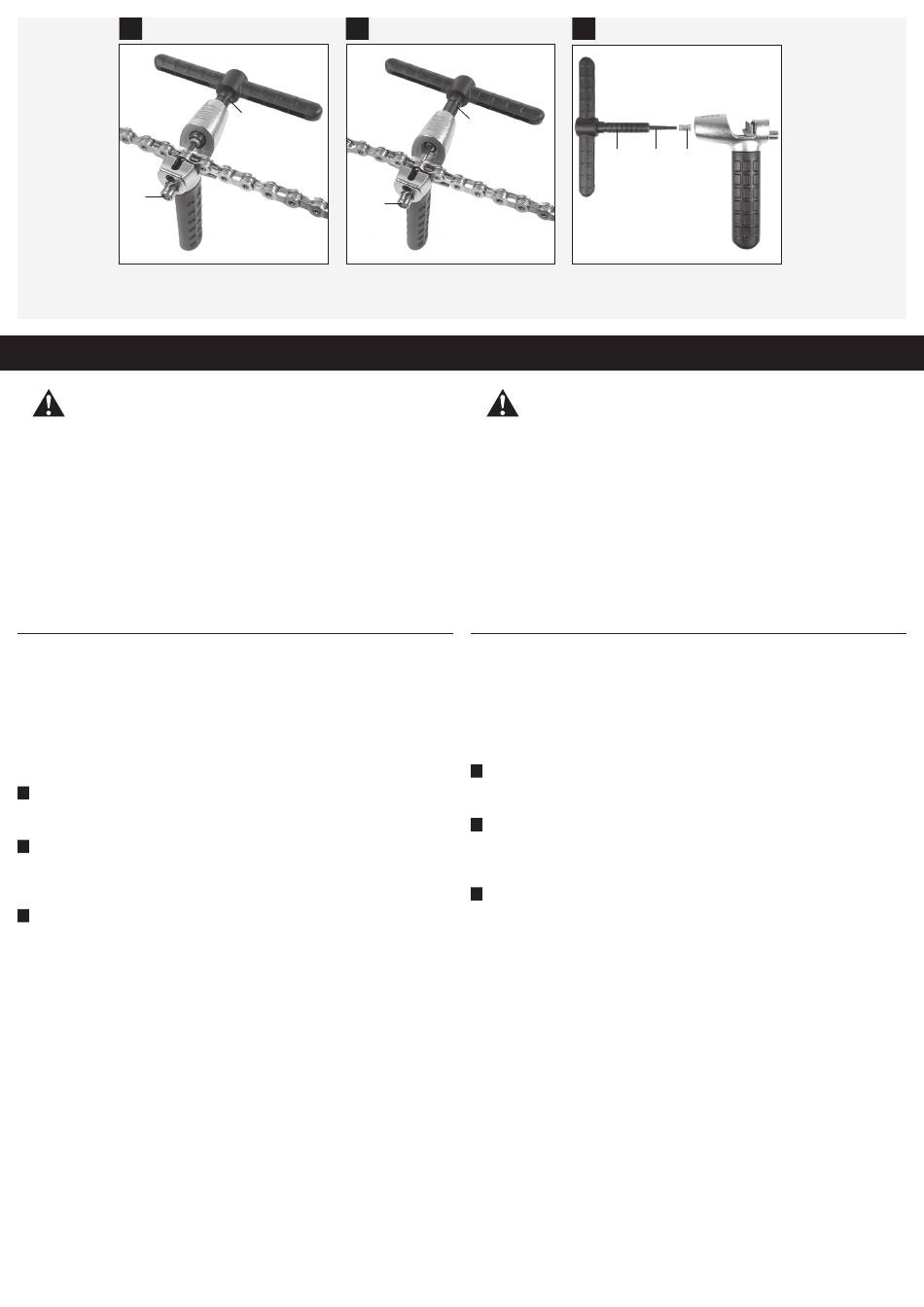

A
Retirer le rivet de chaîne
1.
Poussez le bouton de la glissière (A-2) et mettez la chaîne dessus.
2.
Tournez le mandrin (A-1) et chassez le rivet de chaîne.
B
Mettre le rivet de chaîne en place
1.
Posez un bout de la chaîne dans l'autre et attachez-les avec le rivet de chaîne.
2.
Poussez le bouton de la glissière (B-2) et mettez la chaîne dessus.
3.
Tournez le mandrin (B-1) et enfoncez alors le rivet dans la chaîne.
C
Remplacer la goupille
La goupille usée peut être remplacée par une goupille de rechange (art. 2225038). Une goupille de
rechange n'est pas livrée avec le dérive chaîne.
ATTENTION: L'écrou de raccordement (C-3) possède un filetage à gauche. Desserrez l'écrou de
raccordement en le tournant dans le sens des aiguilles d'une montre.
1.
Retirez complètement le mandrin (C-1) du dérive chaîne.
2.
Dévissez l'écrou de raccordement (C-3) dans le sens des aiguilles d'une montre et retirez le rivet
de chaîne du mandrin.
3.
Mettez le rivet de chaîne de rechange en place et resserrez l'écrou de raccordement.
Entretien et soin
L'entretien et la maintenance réguliers assurent une résistance fiable et une fonctionnalité impeccable.
ROSE Bikes conseille de faire les tâches ci-dessous:
• L'usage fréquent peut provoquer des copeaux métalliques entre l'écrou de raccordement (C-3)
et le rivet de chaîne (C-2). Révisez régulièrement cet endroit du dérive-chaîne et enlevez les
copeaux métalliques.
• Vérifiez régulièrement l'installation sûre de l'écrou de raccordement (C-3) et resserrez-le contre le
sens des aiguilles d'une montre, si besoin.
• Utilisez et rangez soigneusement le dérive chaîne de manière que tout endommagement puisse
être exclu et la corrosion empêchée au mieux. Le fonctionnement impeccable du dérive chaîne
dépend largement de son état.
• Nettoyez régulièrement le dérive chaîne et huilez les pièces en métal avec une huile universelle
pour les protéger de la corrosion.
Ce manuel d'instructions est disponible en fichier pdf sur rosebikes.fr/manuels_dinstructions.
B
A-1
B-2
C
B-1
C-1
NL // HANDLEIDING PINPUSHER PRO // ART.NR.: 2209924
GEVAAR
Gevaar op ongevallen door foutief geponste ketting!
Verkeerd geponste kettingen kunnen plotseling knappen als ze onder spanning staan.
• Uitsluitend personen die ervaring hebben met fietsonderdelen mogen een ketting openen en
sluiten.
• De aanwijzingen van de fabrikant van de ketting dienen te worden opgevolgd.
• Een ketting die is geponst mag niet op dezelfde plaats nogmaals worden geopend.
• Een ketting mag maximaal 2 keer geopend en weer gesloten worden. De afstand tussen de
nieuwe schakels dient zo groot mogelijk te zijn.
• Kettingen met sluitschakel mogen niet met een kettingpons worden gesloten. Er dient een bij
de ketting passende sluitschakel te worden aangebracht.
• Te lange of te korte kettingen kunnen de functionaliteit van de aandrijving aanzienlijk
beïnvloeden.
• Bij twijfel dient een rijwielhersteller te worden geraadpleegd.
Algemeen
Deze handleiding moet voor het eerste gebruik van de kettingpons gelezen en begrepen worden.
Bewaar deze handleiding om later nog het een en ander na te kunnen lezen.
Indien je de kettingpons verkoopt of weggeeft, dient deze handleiding te worden meegeleverd.
Geschikt voor 7- t/m 12-speed kettingen en voor Campagnolo HD Link/Ultra Link kettingen.
LET OP:
Met behulp van een kettingslijtagemeter kan worden gecontroleerd of de ketting zich nog
binnen de tolerantiegrenzen van de slijtage bevindt.
A
Het verwijderen van een kettingstift
1.
Druk op de knop van de geleider (A2) en plaats de ketting in de kettingpons.
2.
Draai aan de greep (A-1) en druk de kettingstift volledig uit de ketting.
B
Het plaatsen van een kettingstift
1.
Steek de open kettingeinden in elkaar en fixeer deze met de kettingstift.
2.
Druk op de knop van de geleider (B2) en plaats de ketting in de kettingpons.
3.
Draai aan de greep (B-1) en pers de kettingstift in de ketting.
C
Het vervangen van een kettingstift
Als de kettingstift is versleten, kan deze door een reservestift (bestelnr. 2225038) vervangen worden
(reservestift niet meegeleverd).
LET OP: De moer (C-3) heeft een linksedraad. Draai de moer met de klok mee om hem los te maken.
1.
Draai de greep (C-1) volledig uit de kettingpons.
2.
Draai de moer (C-3) met de klok mee los en verwijder de kettingstift (C-2) uit de greep.
3.
Plaats de reservestift in de greep en draai de moer vast.
Onderhoud
Regelmatig onderhoud zorgt voor een lange en betrouwbare gebruiksduur en een onbeperkte werking.
ROSE Bikes adviseert de volgende handelingen:
• Bij regelmatig gebruik kunnen er metaal deeltjes tussen moer (C-3) en kettingstift (C-2) vast
komen te zitten. Controleer regelmatig of dit het geval is en verwijder eventuele metalen deeltjes.
• Controleer regelmatig of de moer (C-3) goed vastzit en draai deze waar nodig tegen de klok in
vast.
• Behandel de kettingpons met zorg en bewaar hem zo dat hij niet beschadigd raakt en roest.
Het goed functioneren van de kettingpons hangt voor een groot deel af van de toestand van de
kettingpons.
• Reinig de kettingpons regelmatig en smeer de metalen onderdelen om corrosie tegen te gaan.
Deze handleiding is ook beschikbaar als pdf-bestand op rosebikes.nl/handleidingen.
C-2
C-3
