decodom STEP 02 L/R Montageanleitung Seite 6

10
11
12
(19)
PDF vytvorené pomocou súšobnej verzie pdfFactory Pro

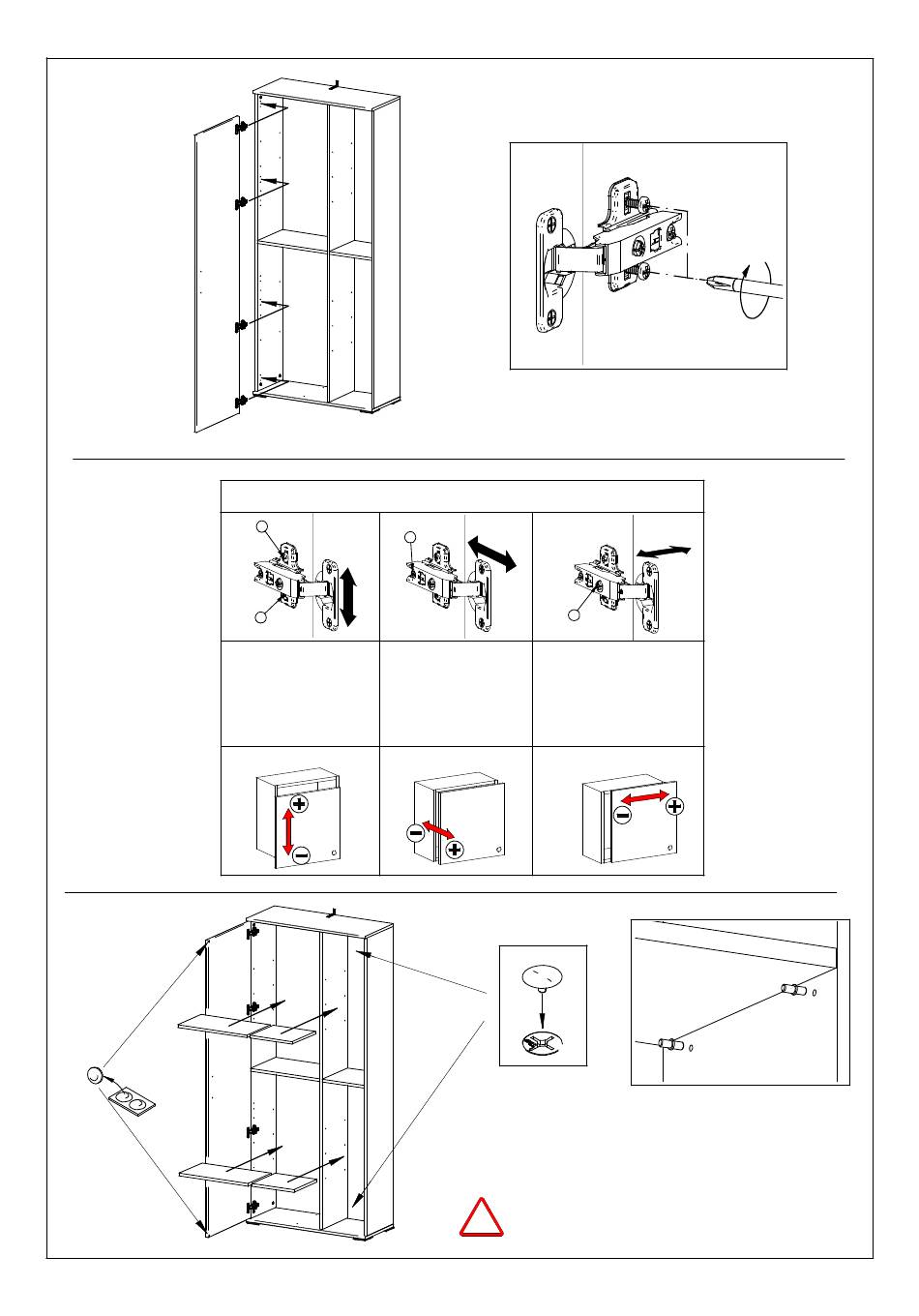

Einstellung von Türen / Nastavenie dverí
Schritt
Schritt
B
krok krok
1-3
1-3
Schritt
krok 2
Schritt
B
krok
1-3
1. Die Schraube B lösen 1. Die Schraube A lösen
2. Tür in der Höhe einstellen
2. Tür in der Tiefe einstellen
3. Die Schraube B zuziehen 3. Die Schraube A zuziehen
1. skrutku B povoliť 1. skrutku A povoliť
2. dvere hlbkovo
2. dvere výškovo
nastaviť nastaviť
3. skrutku B dotiahnuť 3. skrutku A dotiahnuť
+ 3 mm
+ 2 mm
- 1 mm
- 2 mm
+
-
Schritt
A
krok 2
Schritt
C
krok 1
1. Tür seitligs mit Schraube C
einstellen
1. dvere stranovo skrutkou C
nastaviť
+ 5 mm
- 1,5 mm
-
+
(11)
Belastbarkeit des Bodens:
Gesamtbelastung des Schrankes: max. 15kg
!
Zaťažitelnosť políc:
Celkové zaťaženie skrinky:
www.pdffactory.sk
Schritt
krok 1
+
-
(17)
Holzboden max. 5kg
polica drevená max. 5kg
max. 15kg
