L-TEK TeleBell Bedienungsanleitung Seite 10

TeleBell

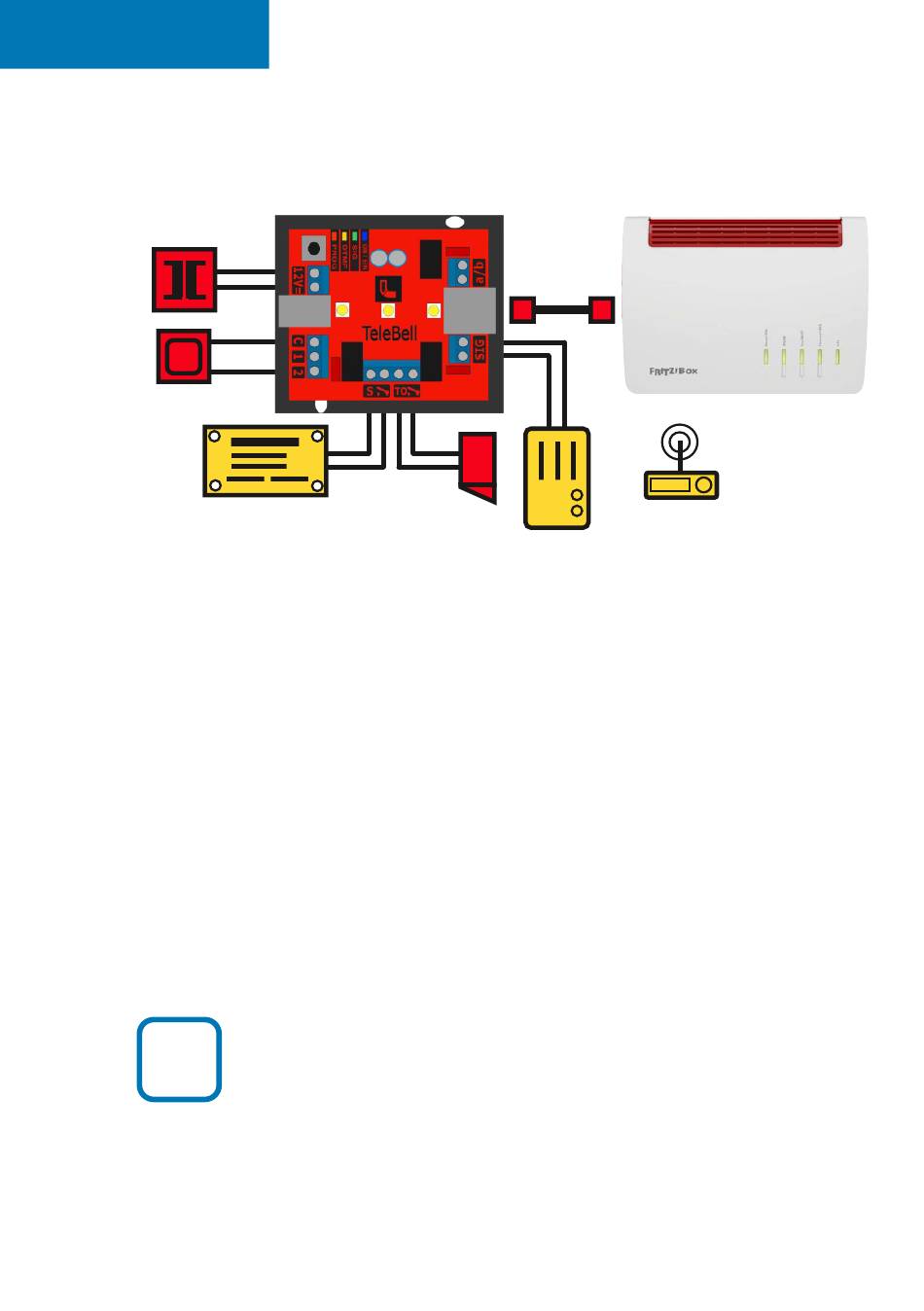

Anschlußprinzip TeleBell
Funktürklingel - Werbeschildbeleuchtung - Zutrittskontrolle
Steckernetzteil
ST12
Zutrittskontrolle
Werbeschildbeleuchtung
Sie sehen hier den Anschluss einer Funktürklingel an den
Signaleingang SIG des TeleBell. Die 2polige Leitung muß mit
dem Lautsprecher der Funktürklingel verbunden werden.
Das Schaltrelais kann per Uhrzeitsteuerung ein Werbeschild
in den Dämmerungsphasen beleuchten.
Am Eingang 2 ist hier ein Tastschalter vorgesehen der als
einfache Zutrittskontrolle per Morsecode eingerichtet wurde.
Je nach Sicherheitsstufe können 3 bis 10 Digits gewählt werden.
i
10
Türmagnet
Die Abbildung hier ist eine schematische Darstellung.
In den Planungsunterlagen TeleBell, die Sie im L-TEK Shop
herunter laden können, finden Sie eine Vielzahl von
Anschlussplänen zur Realisierung Ihrer persönlichen
Türklingelanlage. Wie Sie eine Kamera betreiben können,
sehen Sie in der Bedienungsanleitung der Kamera.
AVM FRITZ!Box
RJ11
Anschluss
Funktürklingel
