Nº de
Descrição
Referência
81610 - 81612 Plataforma
81150 Correia com gancho
81310/81311 Rosca de ajuste de altura (vermelho/azul)
81320 Suporte do braço esquerdo
81321 Suporte do braço direito
81330 Placa de fixação
81340 Rosca de fixação
81613 Roda
81600 Suporte montagem Maxi
81601 Correia
81602 Suporte cobertura
81603 Suporte do parafuso
81604 Fita de protecção (25 x 50 mm)
81520 Acoplamento
81800 Manual do proprietário
81614 Suspensão braço esquerdo
81615 Suspensão braço direito
81616 Suspensão mola
81617 Suspensão rebite
81618 Bloqueador de roda
80370 Extensor
80371 Parafuso do extensor
81300 Braço esquerdo
81301 Braço direito
- 52 -
81800
Eng Es Fr De It Nl Pt
中文 Hu Ru Sl Sf Se
Manual del propietario Owners manual Használati utasítás 説明書
Manuel d'utilisation Руководство для владельца
Gebrauchsanleitung Navodila za uporabo
Manuale utente Handleiding Bruksanvisning Käyttöohje
Manual do proprietário
81615
Modell / Model / Modelo / Modèle / 型號 / Típus / Модель / Malli :
BUGGYBOARD-
81618
Control no.
81616
81617
81340
81310/81311
81321
81301
81600
81602
81601
81603
80370
Peças Quanti-
pré-montadas dade
1
1
x 2
x 1
x 1
x 2
x 2
2
2
2
2
1
x 1
x
1
x
2
x
2
x
2
2
2
x
1
x
1
RODAS E BRAÇOS
1
MAXI ™
BuggyBoard is a registered trade-
mark and is protected by patent.
DISPOSITIVOS DE UNIÃO
2.
3.

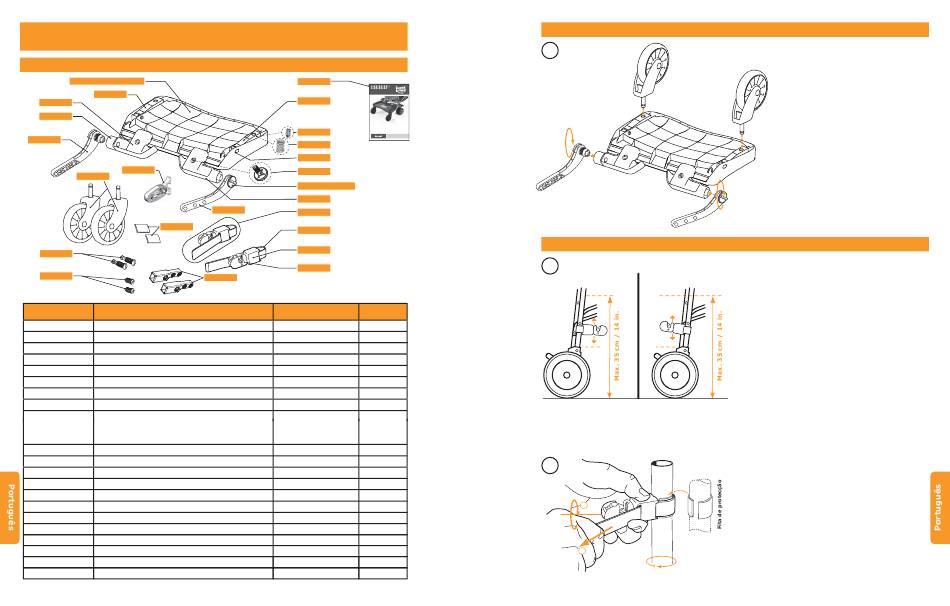

1. Montar rodas e braços
2. Posicionar os suportes.
Os suportes podem ser montados virados para
a frente ou para trás. Os suportes podem ser
montados em diferentes formas de tubulação,
com um máximo de circunferência de 2,25 cm.
Dobre a abraçadeira à volta do tubo. A seguir,
introduza a cinta através da ranhura e puxe a
abraçadeira suavemente Verifique a posição
dos suportes para ter a certeza de que:
• os braços (81320/81321) são capazes de
alcançar os suportes (máximo de 35 cm
(14 polegadas) acima do solo).
• estão tão baixos quanto possível, sobre o
carrinho.
• não interfere com o mecanismo de fecho do
carrinho .
• os braços não interferem com a travagem
nem as rodas do carrinho.
3. Prender os suportes.
Uma vez determinada a posição dos suportes,
afrouxe as correias e fixe a fita isolante onde
os suportes vão ser presos. Reposicione o
suporte sobre a fita de protecção e puxe a
2
cinta apertada. Fixe o suporte, girando a peça
de fixação no sentido dos ponteiros do relógio.
Depois de montados os suportes, verifique se
o carrinho fecha, sem haver interferência com
o mecanismo de travões ou do fecho.
1
a
a = max . 22.5 cm / 9 in.
