Inhaltszusammenfassung für Sony RCP-3500
- Seite 1 5-017-036-31 (1) Remote Control Panel Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. RCP-3500 RCP-3501 © 2019 Sony Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorsichtsmaßnahmen ......... 3 Überblick ............. 4 Funktionen ..............4 Beispiele für die Konfiguration des Systems ....5 Unterstützte Geräte ............8 Betrieb von Kameras ............. 8 Bezeichnungen und Funktionen der Teile ... 9 Bedienfeld ..............9 Anschlussleiste ............. 17 Montage............. -
Seite 3: Vorsichtsmaßnahmen
Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer. Netzwerksicherheit SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN,... -
Seite 4: Überblick

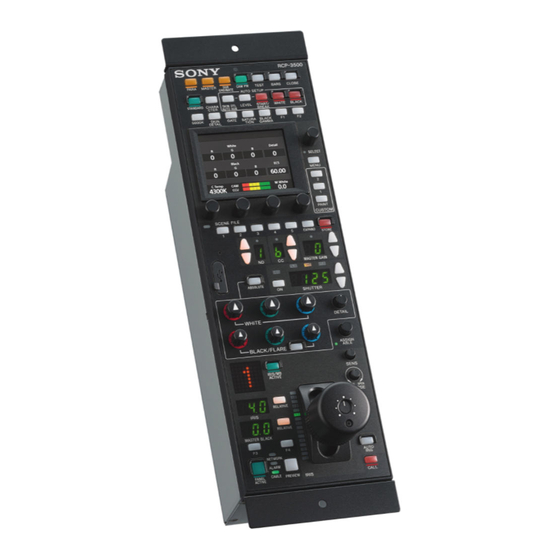

Funktionen Die Geräte RCP-3500/3501 sind Fernbedienungskonsolen zum Konfigurieren und Steuern der Studio- und Rundfunkkameras von Sony. Es können bis zu vier Einheiten in einem 19-Zoll-EIA-Rack montiert werden. Zusätzlich zur grundlegenden Kamerasteuerung über Tasten und Regler können Sie über das LCD-Touch-Display Geräte konfigurieren, deren Menüs steuern sowie... -
Seite 5: Beispiele Für Die Konfiguration Des Systems
Beispiele für die Konfiguration des Systems Hinweis Wenn Sie den Verbindungsmodus (CNS) geändert haben, starten Sie alle Kamerasysteme neu. Beispiel für Verbindung im LEGACY-Modus RCP-3500/3501 HDC3500/5500 HDCU5000/5500/3500* CCA-5-Kabel CNS: Legacy CCU-Nr.: (1–96, A–Z) CNS: Legacy Verbinden Sie die Kamerasteuereinheit (CCU) und die RCP mit einem CCA-5-Kabel. -
Seite 6: Beispiel Für Verbindung Im Pc-Steuerungsmodus
Beispiel für Verbindung im PC-Steuerungsmodus HXC-FB80 HXCU-FB80 RCP-3500/3501 LAN-Kabel CNS: PC-Steuerung IP-Adresse: 192.168.0.1 IP-Adresse des PCs: 192.168.0.201 CCU-Nr.: 1 LAN-Kabel CNS: MCS LAN-Kabel IP-Adresse: 192.168.0.101 CNS: PC-Steuerung Master-IP-Adresse: 192.168.0.201 IP-Adresse: 192.168.0.2 RCP-Nr.: 6 IP-Adresse des PCs: 192.168.0.201 CCU-Nr.: 2 PoE-Hub... -
Seite 7: Beispiel Für Verbindung Im Mcs-Modus
Beispiel für Verbindung im MCS-Modus Master-Gerät MSU-1500 CNS: MCS CNA-1 IP-Adresse: 192.168.0.201 oder Master/Client: Master Geräte-Nr.: (1) RCP-3500/3501 LAN-Kabel HDC3500/5500 HDCU5000/5500/3500* LAN-Kabel LAN-Kabel CNS: MCS IP-Adresse: 192.168.0.1 Master-IP-Adresse: 192.168.0.201 CCU-Nr.: 1 CNS: MCS IP-Adresse: 192.168.0.101 Master-IP-Adresse: 192.168.0.201 RCP-Nr.: 1 LAN-Kabel... -
Seite 8: Unterstützte Geräte
Unterstützte Geräte Betrieb von Kameras Dieses Gerät unterstützt den Anschluss an folgende Geräte. Kamerabetrieb im MCS-Modus • UHCU-8300 In einem Mehrkamerasystem (MCS-Modus) können Sie eine • BPU4800/4500A/4000 Kamera von mehreren Fernbedienungskonsolen (RCP) oder • HDRC-4000 Hauptkonfigurationseinheiten (MSU) aus bedienen. Dabei •... -
Seite 9: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile Bedienfeld RCP-3500 RCP-3501 Kamera-/ Bedienfeldsteuerblock (Seite 10) Menüfunktions-Block (Seite 11) Funktionssteuerblock (Seite 12) Einstellblock (Seite 14) Konsolensteuerungs-/ Statusanzeigeblock (Seite 16) - Seite 10 Kamera-/Bedienfeldsteuerblock b Wahltasten für Testsignalausgang Diese Taste leuchtet, wenn vom Testsignalgenerator ein Signal ausgegeben wird. TEST: Kameratestsignal BARS: Farbbalkensignal Hinweis Wenn die Taste BARS leuchtet, hat die Funktion der Taste BARS Vorrang. Wenn Sie TEST auswählen, drücken Sie die Taste BARS, um ihre Beleuchtung auszuschalten. c Taste CLOSE (Blende schließen) Diese Taste dient zum Schließen der Blende des mit der Kamera verbundenen Objektivs.
- Seite 11 Menüfunktions-Block e Taste SATURATION Diese Taste dient zur Steuerung der SATURATION-Funktion. f Taste BLACK GAMMA Diese Taste dient zur Steuerung der BLACK GAMMA- Funktion. g Belegbare Taste (F1/F2) Sie können dieser Taste jede beliebige Funktion zuweisen. Einzelheiten zum Zuweisen von Funktionen an belegbare Tasten siehe „Funktionen an unbelegte Tasten zuweisen“...
-
Seite 12: Funktionssteuerblock
Funktionssteuerblock 2 Filtersteuerblock a ND-Filter-Auswahltasten Diese leuchten, wenn das Gerät die Steuerberechtigung für den ND-Filter besitzt. Wenn die Tasten nicht leuchten, verfügt die Kamera über die Steuerungsberechtigung. a USB-Anschluss Durch einmaliges Drücken der oberen oder unteren Taste Dieser Anschluss dient zum Importieren/Exportieren von erhält das Gerät die Steuerberechtigung. - Seite 13 3 Verschluss-Steuerblock a Anzeige DEG Diese Anzeige leuchtet, wenn die Verschlussanzeige in Grad erfolgt. Diese Einstellung können Sie mit den Schaltern unter Shutter im Menü Paint ändern. b Anzeigen SLS/SHUTTER/ECS Die Anzeige der gewählten Funktion leuchtet. Wählen Sie im Menü eine Funktion aus. SLS: Langsamer Verschlussmodus SHT: Verschlussmodus ECS: ECS-Modus (Extended Clear Scan - Erweiterte Clear...
-
Seite 14: Einstellblock
Einstellblock RCP-3500 RCP-3501 1 Einstellblock für Weißabgleich/Schwarzabgleich c Regler BLACK/FLARE (manueller Schwarzabgleich/ Streulichtabgleich) Wenn die Taste FLARE nicht leuchtet, können Sie mit diesen Reglern den Schwarzabgleich durchführen. Wenn die Taste FLARE leuchtet, können Sie mit diesen Reglern den Streulichtabgleich durchführen. Diese Regler passen von links nach rechts die R-, G- und B-Signale an. - Seite 15 Zahl mit grün leuchtendem Hintergrund Einzelheiten siehe „Einstellmodi“ (Seite 16). angezeigt. Wenn ein drittes Tally-Signal an die Kamera j Taste RELATIVE für Master-schwarz (RCP-3500) gesendet wird, wird eine schwarze Zahl mit orange Mit dieser Taste wechseln Sie den Modus des Werts bei der leuchtendem Hintergrund angezeigt.
-
Seite 16: Einstellmodi
p Blendenanschlag (RCP-3501) Der variable Bereich kann mithilfe des Menüs geändert An der weißen Markierungslinie auf dem Anschlag befindet werden. Der Anfangswert ist 1/4. sich eine Raststellung für den Regler IRIS. Wenn Sie den Mit dem Regler COARSE können Sie die Blende in einem Anschlag drehen, um die Markierungslinie auf die am größeren Bereich als mit dem IRIS-Steuerhebel/Regler häufigsten verwendete Blendenposition zu stellen, kann... -
Seite 17: Anschlussleiste
>Extend Call können Sie einstellen, wie lange die Taste leuchtet. Erden Sie die Fernbedienungskonsole in den folgenden Fällen. g Taste PREVIEW (RCP-3500) • Bei ausschließlichem Anschluss über ein LAN-Kabel Halten Sie diese Taste gedrückt, um ein Vorschausignal auszugeben, solange die Taste gedrückt wird. -
Seite 18: Einstellungen
Wählen Sie das zu konfigurierende Element aus. Einstellungen • Bei Menüs, die aus mehreren Seiten bestehen (Menü Paint usw.), wählen Sie ein Element aus, indem Sie den Regler SELECT drehen und dann auf diesen drücken. Daraufhin wird der entsprechende Einstellungsbildschirm angezeigt. Wenn Sie den In den folgenden Vorgängen wird der Zustand bei Anzeige Regler SELECT drehen, nachdem der des Bildschirms RCP Config beschrieben. -
Seite 19: Technikermodus Aufrufen
Drücken Sie auf Drücken Sie auf . Diese Taste [Config] [Engineer Mode] Der Bildschirm Config wird angezeigt. leuchtet daraufhin. Die verborgenen Elemente werden angezeigt. Exit Security Exit Engineer Page Item Code Permission Permission Change Engineer Preset Mode Drücken Sie auf [RCP] Der Bildschirm RCP wird angezeigt. -
Seite 20: Konfigurieren Der Verbindung
Stellen Sie das Datum ein. Drücken Sie auf dem Bildschirm RCP Config auf [Network] 1 Drücken Sie auf [Date] Der Bildschirm Network wird angezeigt. Drücken Sie auf [CNS] Date/Time Engineer Exit Der Bildschirm CNS wird angezeigt. 2020/01/01(WED) 12:00:00 Engineer Exit GMT+0:00 Time Date... - Seite 21 Legen Sie den Verbindungsmodus fest. Drücken Sie auf [Exit] Der Bildschirm Network wird erneut angezeigt, und die 1 Drücken Sie auf [Edit] Fernbedienungskonsole befindet sich im BRIDGE- Der Bildschirm Bridge Mode Set wird angezeigt. Modus. Bridge Mode Set Engineer Exit Festlegen des MCS-Modus (Multikamerasystem) Wenn Sie die Fernbedienungskonsole in einem Connection mode...
-
Seite 22: Sicherheitsbeschränkungen Festlegen
Legen Sie die IP-Adresse und RCP-Nummer des Sicherheitsbeschränkungen festlegen Master-Geräts fest. 1 Drücken Sie auf [Edit] Sicherheitsebene festlegen Der Bildschirm MCS Mode Set wird angezeigt. Sie können den Umfang der von diesem Gerät bedienbaren Funktionen beschränken, um Fehlbedienungen zu MCS Mode Set Engineer Exit verhindern. -
Seite 23: Benutzerdefinierte Anpassungen
Die folgenden Einstellungen können konfiguriert Drücken Sie auf [SW Customize] werden. Der Bildschirm SW Customize wird angezeigt. : Drücken Sie auf diese Taste, um [APR Enable] die Taste [APR] zum Menü Maintenance hinzuzufügen. Die Taste leuchtet daraufhin auf. Die APR-Funktion der Fernbedienungskonsole ist freigegeben. -
Seite 24: Zurücksetzen Der Funktionszuweisungen Belegbarer Tasten Auf Die Voreinstellung
Zurücksetzen der Funktionszuweisungen Drücken Sie auf [Save] belegbarer Tasten auf die Voreinstellung Die Funktionszuweisungen der belegbaren Einstellregler werden gespeichert. Drücken Sie auf Wenn Sie das Menü verlassen, ohne die Zuweisungen [Default All] Der Bestätigungsbildschirm wird angezeigt. zu speichern, werden diese verworfen. Zurücksetzen der Funktionszuweisungen Drücken Sie auf [OK]... -
Seite 25: Hinzufügen Eines Menüelements Zum Benutzerdefinierten Paint-Menü
Hinzufügen eines Menüelements zum Zurücksetzen des benutzerdefinierten Paint- benutzerdefinierten Paint-Menü Menüs auf die Voreinstellung Wählen Sie das dem benutzerdefinierten Paint- Drücken Sie auf [Default All] Menü hinzuzufügende Menüelement aus der Der Bestätigungsbildschirm wird angezeigt. unteren Liste aus, indem Sie den Einstellregler ganz links drehen. -
Seite 26: Gestalten Der Bedienoberfläche
Drücken Sie die Taste, deren zugewiesene Funktion • Matrix Sie ändern möchten. • V Mod Saw Auf dem Bildschirm Custom Menu SW wird die der • White Clip gedrückten Taste aktuell zugewiesene Funktion • Auto Iris angezeigt. • Mono Color Außerdem wird eine Liste mit zuweisbaren Funktionen •... -
Seite 27: Led-Helligkeit Einstellen
Drehen Sie die Einstellregler, um einen Ton Stellen Sie die Helligkeit der LEDs ein, indem Sie die auszuwählen. Einstellregler drehen. Die folgenden Einstellungen können konfiguriert Die folgenden Einstellungen können konfiguriert werden. werden. Volume: Stellt die Lautstärke ein. Switch: Legt die Helligkeit der in die Bedientasten Sound: Wählt den Tontyp aus. -
Seite 28: Empfindlichkeit Der Einstellregler Ändern
Empfindlichkeit der Regler WHITE und BLACK/ FLARE einstellen Display/Sound Exit Drücken Sie auf die Registerkarte 1000H [White/Blk/Flr] Clear VR Setting Exit Engineer White/ Iris/ Light Detail Blk/Flr M.Black Detect Detect Bright White Black/Flare Detect Bright Drücken Sie auf die Empfindlichkeit (Zahlenwert), die Sie für die jeweiligen Einstellregler festlegen Drehen Sie die Einstellregler, um die Einstellung zu möchten. -
Seite 29: Einstellungen Speichern Und Initialisieren
Geben Sie die Dateinummer ein, und drücken Sie zum Einstellungen speichern und Bestätigen auf . Wenn Sie dieselbe Nummer wie [OK] initialisieren die einer in der Liste angezeigten Datei auswählen, werden die Daten überschrieben. Einstellungen des Geräts auf einem USB- Laufwerk speichern Die Einstellungen dieses Geräts können Sie auf einem USB- Laufwerk speichern und von diesem laden. -
Seite 30: Menüs
Statusbildschirm-Menütyp Menüs Control Value Only (nur Steuerwert) White Sie können mit Hilfe verschiedener Menüfunktionen Detail Systemgeräte anpassen und andere Vorgänge mit der Fernbedienungskonsole durchführen. Black Blk Gamma Einzelheiten zu Menüfunktionen siehe „Menüfunktionen“ Master (Seite 18). Statusbildschirm Der Statusbildschirm wird angezeigt, wenn das Menü und With Optical Level (mit optischem Pegel) alle benutzerdefinierten Paint-Tasten erloschen sind. - Seite 31 Opt Lvl and 2 Knobs (L/R) (optischer Pegel und 2 Regler Statusbildschirm eingestellt werden, und die (L/R)) Funktionen, die den Einstellreglern zurzeit zugewiesen sind, werden angezeigt. : Wählt den [Select Knob$Knob 1 - Knob 4%] Einstellregler aus, dem eine Funktion zugewiesen White werden soll, und ruft das Einstellmenü...
-
Seite 32: Menü Paint
Wenn Sie mehreren Einstellreglern eine Funktion 1 Drücken Sie auf [Default Setting] zuweisen möchten, gehen Sie wie in Schritt 4 bis 8 Der Bestätigungsbildschirm wird angezeigt. erläutert vor. 2 Drücken Sie auf [OK] Die Funktionszuweisungen für die Einstellregler Wenn Sie die Funktionszuweisungen für die werden wieder auf die Standardeinstellungen Einstellregler wieder auf die Standardeinstellungen zurückgesetzt. -
Seite 33: Menüelemente
Menüelemente Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü White Korrigiert die Farbwiedergabe der Kamera entsprechend der Farbtemperatur der auf das Motiv strahlenden Lichtquelle. R/G/B Ändert die Empfindlichkeit der jeweiligen Primärfarbe (R, G und B) und korrigiert die Farbtemperatur. Funktion zum automatisch folgenden Weißabgleich (Auto Tracing White Balance). - Seite 34 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Level Dep Die Konturkorrektur wird nicht auf dunkle Bereiche angewandt, und der Signal-Rausch-Abstand wird vergrößert, damit die Rauschkonturen weniger durch die Konturkorrektur verstärkt werden. Wird diese Einstellung erhöht, so wird die Konturkorrektur bis zu einem helleren Pegel nicht durchgeführt. Level Dep Off Deaktiviert die Level Dep-Funktion.
- Seite 35 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Limiter Zur Begrenzung der Konturkorrektur auf einen bestimmten Wert, damit diese nicht zu stark bei Motiven mit großen Helligkeitsunterschieden wirkt. Wird diese Einstellung erhöht, können Motive mit kleinen Helligkeitsunterschieden beschnitten werden. Crispening Einstellung, durch die Signale mit geringen Helligkeitsdifferenzen als Rauschen eingestuft werden und keine Korrektur auf diese angewendet wird, somit auch die Rauschkonturen von der Konturkorrektur nicht zu sehr...
- Seite 36 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Skin DTL Stellt den Konturkorrekturpegel des eingestellten Farbbereichs ein. Dient beispielsweise dazu, Gesichter von Personen glänzend erscheinen zu lassen. Aktiviert die Funktion Skin DTL. Es können bis zu drei Kanäle separat angepasst werden. Mit Hilfe dieses Schalters kann die Funktion Skin DTL zusammen mit dem Einstellen jedes Kanals ein- oder ausgeschaltet werden.
- Seite 37 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Skin DTL 3 Legt den dritten Kanal für Skin DTL fest. Skin DTL 3 Aktiviert die Funktion Skin DTL für diesen Kanal. Ist dieser Kanal aktiviert, wird ganz links auf der Registerkarte das Symbol ON angezeigt. Level Dies ist der Konturkorrekturwert innerhalb des mit Phase oder Width festgelegten Farbbereichs.
- Seite 38 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Multi Ändert die Farbwiedergabe jedes Farbtons in 16 Teilungen. Ist die Funktion Multi Matrix aktiviert, wird ganz links auf der Registerkarte das Symbol ON angezeigt. Multi Matrix Aktiviert die Funktion Multi Matrix. Phase Zur Auswahl des anzupassenden Farbtons.
- Seite 39 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Knee Slope Stellt das Kompressionsverhältnis der Bilder ein. R/G/B Stellt das jeweilige Kompressionsverhältnis von R, G und B ein. Master Verbindet R, G und B und passt sie gleichermaßen an. Auto Knee Stellt den Knee-Faktor automatisch entsprechend des aufgenommenen Bildsignals ein.
- Seite 40 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Mono Color Aktiviert einen Spezialeffekt, um den Bildschirm einfarbig zu machen. Aktiviert die Funktion Mono Color. Saturation Legt die Sättigung fest. Legt den Farbton fest. Noise Suppression Zur Regelung des weißen Rauschens auf dem Bildschirm. Zu starke Regelung führt zu verringerter Feinauflösungsempfindlichkeit.
- Seite 41 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Special Special Ermöglicht die Auswahl von Gammawerten zur Simulation von Film und anderem. Special Ermöglicht die Auswahl einer Spezialgammakurve. Gamma OFF Deaktiviert die Gammakorrektur. User User Ermöglicht die Auswahl von Gammawerten, die mit dem CVP File Editor erstellt wurden und anderen.
- Seite 42 Einstellele- Menü Paint Schalter Beschreibung mente Menü Untermenü Low Tone Base Tone Schaltet die Grundton-Einstellung ein/aus. Low Tone Schaltet die Einstellung von Farbtönen geringer Helligkeit ein/aus. Mid Tone Schaltet die Einstellung von Farbtönen mittlerer Helligkeit ein/aus. Width Stellt die Breite des Bereichs für Einstellung von Farbtönen geringer Helligkeit ein.
-
Seite 43: Menü File
Menü File Dieses Menü dient zum Importieren von a Taste EXIT Kameraeinstellungen von einem und zum Exportieren auf Drücken Sie hierauf, um zum vorhergehenden ein USB-Laufwerk. Menübildschirm zurückzukehren. Dieses Menü wird nur im Technikermodus angezeigt. b Steuer-/Einstellelemente Bildschirmbeispiel („Scene“ im Menü File Drücken Sie eine Taste, um Quelle und Ziel der ausgewählt, dann „Scene Transfer“... -
Seite 44: Menü Maintenance
Steuer-/ Menü File Beschreibung Einstellelemente Menü Untermenü Custom Store Registriert eine Custom Preset Matrix-Datei. Matrix Transfer CAM t USB Überträgt eine Custom Preset Matrix-Datei von einer Kamera auf ein USB- Laufwerk. USB t CAM Überträgt eine Custom Preset Matrix-Datei von einem USB-Laufwerk auf eine Kamera. - Seite 45 Menüelemente Einstellungen von Elementen des Menüs Maintenance können nur im Technikermodus vorgenommen werden. Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü Camera Hierin sind die Wartungselemente für Kameras enthalten. Black Shading Korrigiert Schwarzschattierungen in Bildern. Auto B Shading Funktion zur automatischen Schwarzschattierung.
- Seite 46 Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü Auto W Shading Funktion zur automatischen Weißschattierung. Stellt automatisch jeden der Parameter RGB, HV und SAW/PARA ein. Je nach Kamera kann die automatische Einstellung zusätzlich mit 3D White Shading durchgeführt werden. Falls 3D White Shading nicht in der OHB-Datei gespeichert wird, werden die Werte beim Ausschalten der Kamera nicht gespeichert.
- Seite 47 Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü User 2/2 Legt den Matrix-Korrekturfaktor individuell fest. Dies ist die zweite Seite der Einstellungen. Korrigiert das Signal des R-Kanals entsprechend der Differenz zwischen den Signalen des R- und B-Kanals. Korrigiert das Signal des G-Kanals entsprechend der Differenz zwischen den Signalen des G- und R-Kanals.
- Seite 48 Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü F Drop Comp Passt die Verstärkung zur Kompensation der durch das F-Drop- Phänomen des Objektivs bedingten Helligkeitsreduktion automatisch an. Aktiviert die F-Drop-Kompensationsfunktion. F Drop Gain Wert der Verstärkung, die das F-Drop-Phänomen des Objektivs kompensiert (nur Anzeige).
- Seite 49 Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü Crisp Einstellung, durch die Signale mit geringen Helligkeitsdifferenzen als Rauschen eingestuft werden und keine Korrektur auf diese angewendet wird, somit auch die Rauschkonturen von der Konturkorrektur nicht zu sehr verstärkt werden.
- Seite 50 Menü Maintenance Einstellele- Untermenü Schalter Beschreibung Menü Sekundär- mente menü Saturation Ändert die Sättigung von Farben innerhalb des mit Phase ausgewählten Farbtonbereichs. All Clear Setzt die Faktoren aller Multi Matrix-Bereiche auf ihre Ausgangswerte zurück. Preset Wählt die bereitgestellte Matrix vor. Ist die Funktion Preset Matrix aktiviert, wird ganz links auf der Registerkarte das Symbol ON angezeigt.
-
Seite 51: Menü Config
Bewegen Sie mit den Einstellreglern den jeweiligen Drücken Sie auf [Save] Cursor auf dem Monitor auf die zu korrigierende Der Einstellwert wird in der Fernbedienungskonsole Position. registriert. Um einen anderen Korrekturwert festzulegen, drücken Drücken Sie auf Sie auf , um den vorhergehenden Wert zu [Enter] [Delete] Die Cursorposition wird festgelegt, und der Bildschirm... - Seite 52 Menü Config Element Option Beschreibung Menü Untermenü Camera FAN Mode Legt den Betriebsmodus des Kameralüfters fest. Maximum Legt die Drehzahl des Kameralüfters auf den Höchstwert fest. Auto1 Steuert die Drehzahl des Lüfters in Abhängigkeit von der internen Temperatur der Kamera. Dieser Modus ist optimal dazu geeignet, den Anstieg der internen Temperatur zu verringern.
- Seite 53 Elemente des Menüs RCP Config Mit einem Stern gekennzeichnete Menüelemente können auch außerhalb des Technikermodus eingestellt werden. Menü Option Beschreibung Customize Menu Customize Ändert die Konfiguration des benutzerdefinierten Paint-Menüs. SW Customize Weist unbelegten Schaltern Funktionen zu. Custom Menu SW Weist benutzerdefinierten Tasten Funktionen zu. Assign Knob Weist unbelegten Einstellreglern Funktionen zu.
- Seite 54 Menü Sekundär- Untermenü Schalter Einstellele- Beschreibung menü mente Stellt die LED-Helligkeit ein. Switch Stellt die Schalterhelligkeit ein. Tally Stellt die Helligkeit der Tally-Anzeige ein. Other Stellt andere LED-Werte ein. Master Legt die Helligkeit aller Elemente gemeinsam fest. Stellt die LCD-Anzeige ein. Bright Stellt die Helligkeit der LCD-Anzeige ein.
-
Seite 55: Rcp-Zuweisungen Ändern
Menü Element Option Beschreibung Security Page Permission Full Lock Sperrt alle Menübildschirme. View Mode Sperrt die Menübildschirme. Die Menüs können jedoch angezeigt werden. Full Paint Die Menüs Paint, Maintenance und File werden aktiviert. Item Permission Ref File Enable Gibt die Verwendung von Referenzdateien frei. Lens File Enable Gibt die Verwendung von Objektivdateien frei. -
Seite 56: Einstellungen Für Den Ccu-Rückgabeeingang Vornehmen
Drücken Sie auf dem Bildschirm RCP Config auf Die Eingangssignaleinstellungen werden auf Seite 1 angezeigt. [Mode] Der Bildschirm RCP Mode wird angezeigt. Return Settings Engineer Exit RCP Mode Exit Engineer Input Return-1 1080/59.94I(PsF) Matrix Extend Panel PIX/WF Gate Call Active Return-2 525/59.94I(PsF) Preview... -
Seite 57: Codeschutz Aktivieren
Konfigurieren Sie die Einstellungen für das • Drehen Sie den Einstellregler ganz rechts, um den Cursor Rückgabesignal. im Menü zu bewegen und eine Einstellung zu ändern. • Drehen Sie den Regler SELECT, um den Cursor im Menü zu bewegen. Drücken Sie den Regler, um ein Element Return Settings Engineer Exit... -
Seite 58: Sicherheitscode Ändern
Sicherheitscode ändern Drücken Sie auf . Diese Taste leuchtet [Code Enable] daraufhin. Der Sicherheitscode wird im Technikermodus geändert. Damit ist der Codeschutz aktiviert. Wenn Sie auf drücken, leuchtet diese Drücken Sie auf dem Bildschirm [Code Delete] [Engineer Mode] Taste auf, und eine Bestätigungsabfrage zum Löschen Security. -
Seite 59: Ändern Des Ausgabeziels Für Die Vorschau
Ändern des Ausgabeziels für die Vorschau Drücken Sie auf [Preview] Der Bildschirm Preview wird angezeigt. Das Ausgabeziel für die Schlüsselsignale der Vorschau von der Fernbedienungskonsole kann geändert werden. Preview Engineer Exit Diese Einstellung wird im Technikermodus konfiguriert. Drücken Sie auf dem Bildschirm RCP Config auf Preview [Mode] S-BUS... -
Seite 60: Menü Function
Menü Function Mit diesem Menü wird die Anzeige des optischen Pegels a Seitennummer/Gesamtanzahl Seiten und PIX/WF umgeschaltet. Bei dieser Anzeige können Sie den Regler SELECT drehen, um die Seite zu wechseln. Bildschirmbeispiel (PIX/WF ausgewählt) b Taste EXIT Drücken Sie hierauf, um zum vorhergehenden Menübildschirm zurückzukehren. -
Seite 61: Menü Multi
Menü Multi Dieses Menü dient zum Wechsel zwischen Master- und a Taste EXIT Unterordnungsmodus. Drücken Sie hierauf, um zum vorhergehenden Menübildschirm zurückzukehren. Multi Exit Master Subordinate Menüelemente Einstellungen von Elementen des Menüs Multi können auch außerhalb des Technikermodus vorgenommen werden. Element Beschreibung Master... -
Seite 62: Technische Daten
Ankündigung geändert werden. SELECT MENU Hinweise • Bestätigen Sie vor dem Gebrauch immer, dass das SCENE FILE Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR EXPAND SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT MASTER GAIN BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, ABSOLUTE... -
Seite 63: Pinbelegung
Software-Rechteinhabern verwendet dieses Produkt freie Software. Um den Anforderungen der Software-Rechteinhaber gerecht zu werden, ist Sony verpflichtet, Sie über den Inhalt dieser Lizenzen informieren. Weitere Einzelheiten zum Inhalt dieser Lizenzen siehe die PDF-Dateien im Ordner „License“ auf der mitgelieferten CD-...
