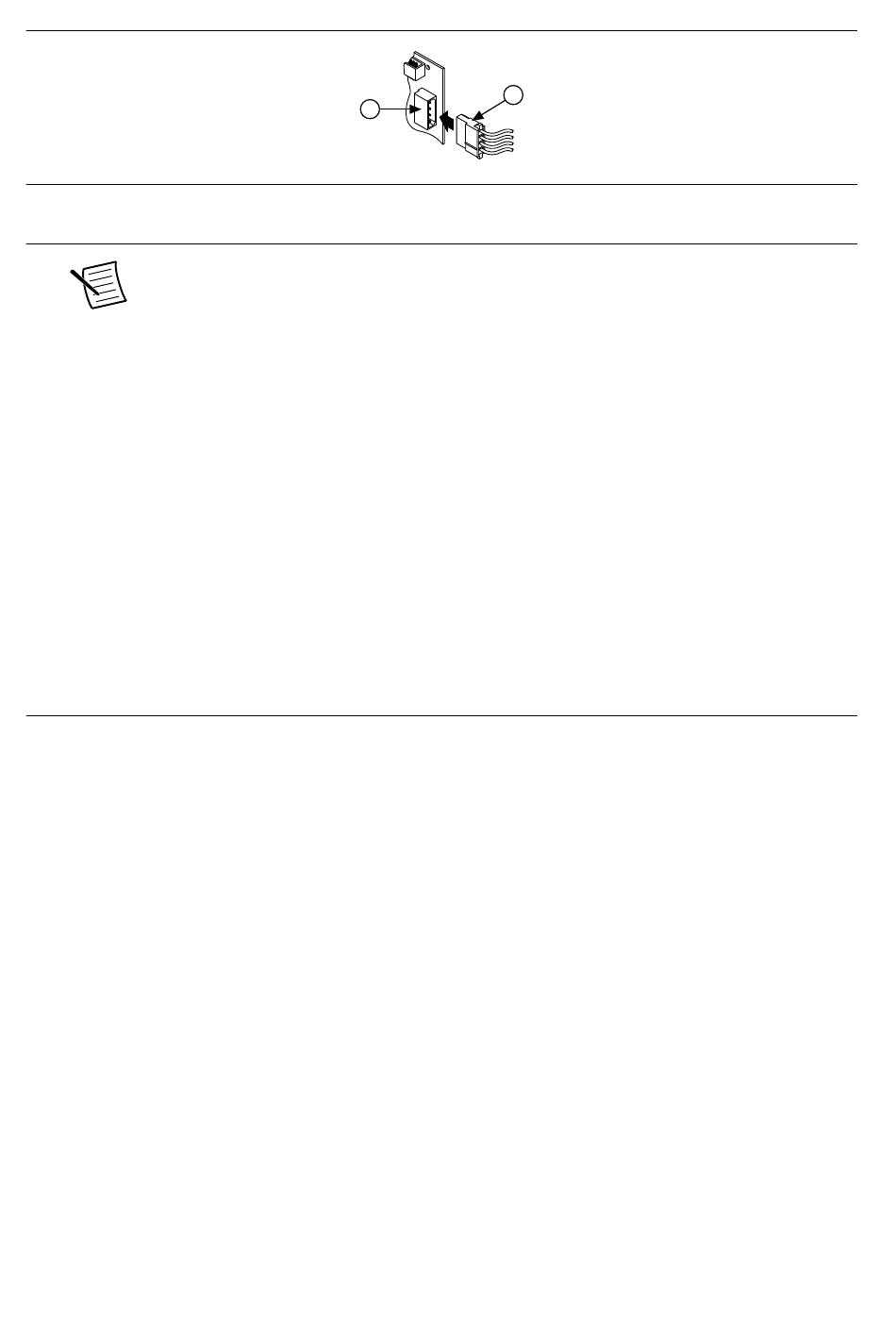

Abbildung 2. Stromversorgung einer PCI-Express-Karte
1. Stromversorgungseingang der Karte
2. Festplatten-Stromversorgungsstecker
Hinweis
Stromversorgungssteckers kann sich die Amplitude gemessener oder
ausgegebener Analogsignale ändern. Nach jedem Einstecken und Herausziehen
des Stromversorgungssteckers sollte daher im MAX eine Selbstkalibrierung des
PCI-Express-Geräts durchgeführt werden. Eine entsprechende Anleitung finden
Sie im Abschnitt
8.
Bringen Sie alle entfernten Abdeckplatten wieder am Computer an.
9.
Stecken Sie den Netzstecker ein und schalten Sie den Computer ein.
10. Schließen Sie ggf. Zubehörkomponenten oder Anschlussblöcke an das Gerät an. Folgen
Sie dabei den entsprechenden Installationsanweisungen.
11. Schließen Sie Sensoren und Signalleitungen an das Gerät, den Anschlussblock oder die
Zubehörkomponente an. Informationen zu Anschlüssen und Pinbelegungen erhalten Sie
in der Dokumentation des DAQ-Geräts oder Zubehörs.
Konfigurieren des Geräts in NI MAX
Hardware von National Instruments wird mit dem automatisch mit NI-DAQmx installierten
Programm NI MAX konfiguriert.
1.
Starten Sie NI MAX.
2.
Klicken Sie unter "Mein System" doppelt auf Geräte und Schnittstellen, um eine Liste
der installierten Geräte zu sehen. Das Modul ist unter dem Chassis aufgelistet.
Wenn Ihr Gerät nicht aufgeführt ist, drücken Sie <F5>, um die Liste installierter Geräte
zu aktualisieren.
3.
Klicken Sie mit der rechten Maustaste auf den Namen des Geräts und wählen Sie
Selbsttest, um einen kurzen Test der Geräteressourcen durchzuführen.
4.
(Optional) Klicken Sie mit der rechten Maustaste auf den Namen des Geräts und wählen
Sie Konfigurieren, um Angaben zu Zubehörkomponenten hinzuzufügen und das Gerät
zu konfigurieren.
5.
Klicken Sie mit der rechten Maustaste auf den Namen des Geräts und wählen Sie
Testpanels, um die Funktionen des Geräts zu testen.
Klicken Sie auf Start, um die Gerätefunktionen zu testen. Mit Stopp beenden Sie die
Tests und mit Schließen verlassen Sie das Testpanel. Bei Fehlermeldungen in Testpanels
besuchen Sie ni.com/support.
1
Durch Anschließen oder Herausziehen des
Konfigurieren des Geräts in NI
Erste Schritte mit NI-DAQ für PCI/PCI Express
2
MAX.
|
©
National Instruments | 3
