3.
Suchen Sie einen kompatiblen Einsteckplatz und entfernen Sie die entsprechende
Abdeckung auf der Rückseite des Computers.
4.
Berühren Sie ein Metallteil des Computers, um sich elektrostatisch zu erden.
5.
Führen Sie die Karte in den passenden PCI- oder. PCI-Express-Steckplatz ein und
drücken Sie sie hinein. Wenden Sie keine Gewalt an!
NI-PCI-Datenerfassungskarten mit universellem PCI-Steckverbinder sind entsprechend
dem PCI-Standard mit allen PCI-fähigen Bussen (u. a. PCI-X) kompatibel. PCI und
PCI Express sind mechanisch und elektrisch inkompatibel. PCI-Express-Karten mit
schmalem Steckverbinder können allerdings in breiteren PCI-Express-Steckplätzen
genutzt werden. Weitere Informationen entnehmen Sie bitte der Website
pciexpress.

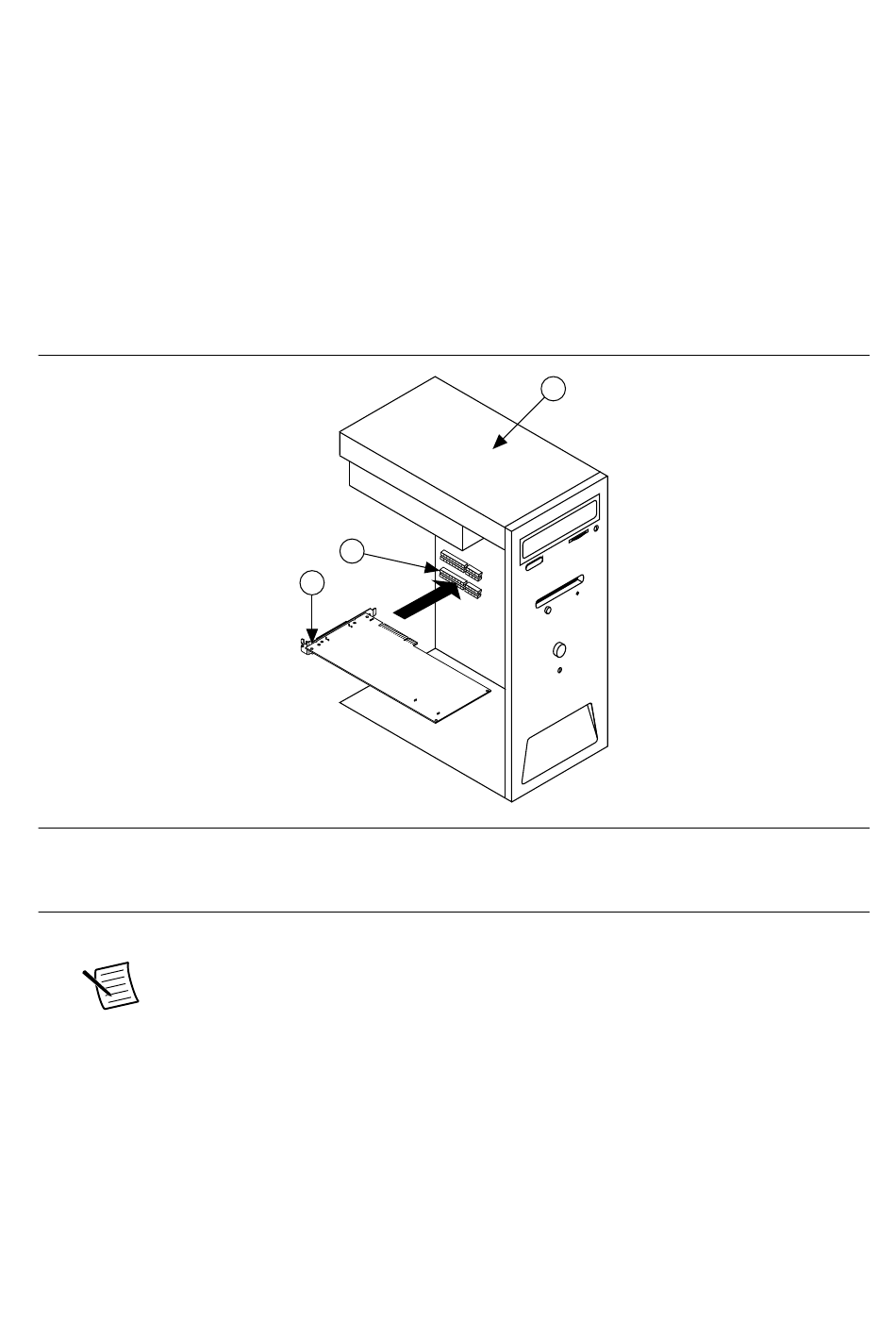

Abbildung 1. Einstecken einer PCI-/PCI-Express-Karte
1. PCI-/PCI-Express-Karte
2. PCI-/PCI-Express-Systemsteckplatz
3. PC mit PCI-/PCI-Express-Steckplatz
6.
Schrauben Sie die Metallschiene der Karte an der Rückwand des Computers fest.
Hinweis
sowohl die Stabilität erhöht, als auch zwischen dem Frontpanel und dem
Chassis eine elektrische Verbindung hergestellt, was die Qualität des Signals
und die elektromagnetische Leistung verbessern kann.
7.
PCI-Express-Karten (z. B. NI PCIe-625x/63xx) sind an einen ungenutzten 4-poligen
Stromversorgungsstecker für die Festplatte anzuschließen. Mehr Informationen zur
Verwendung dieser Stromversorgung finden Sie im Handbuch des Geräts. Arbeiten Sie
nach Möglichkeit mit einem anderen Stromversorgungsstrang als dem, über den die
Festplatte versorgt wird.
2 | ni.com | Erste Schritte mit NI-DAQ für PCI/PCI Express
2
1
Durch das Festziehen der oberen und unteren Schrauben wird
ni.com/
3
