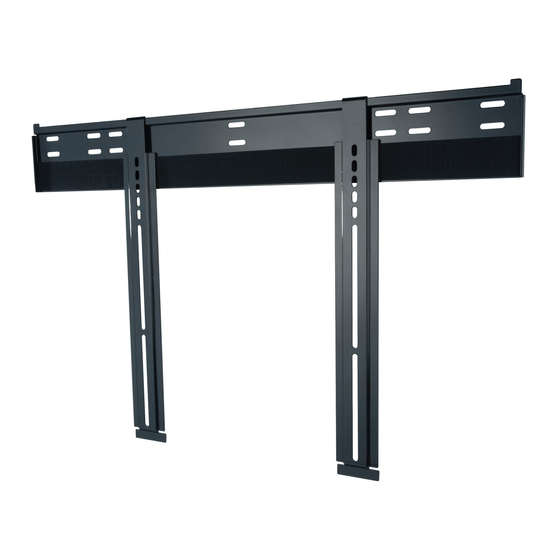

peerless-AV LWS410/BK Handbuch

Slimline ultra-thin flat mount for 37" - 65" (94 - 165 cm)* lcd flat panel screens
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

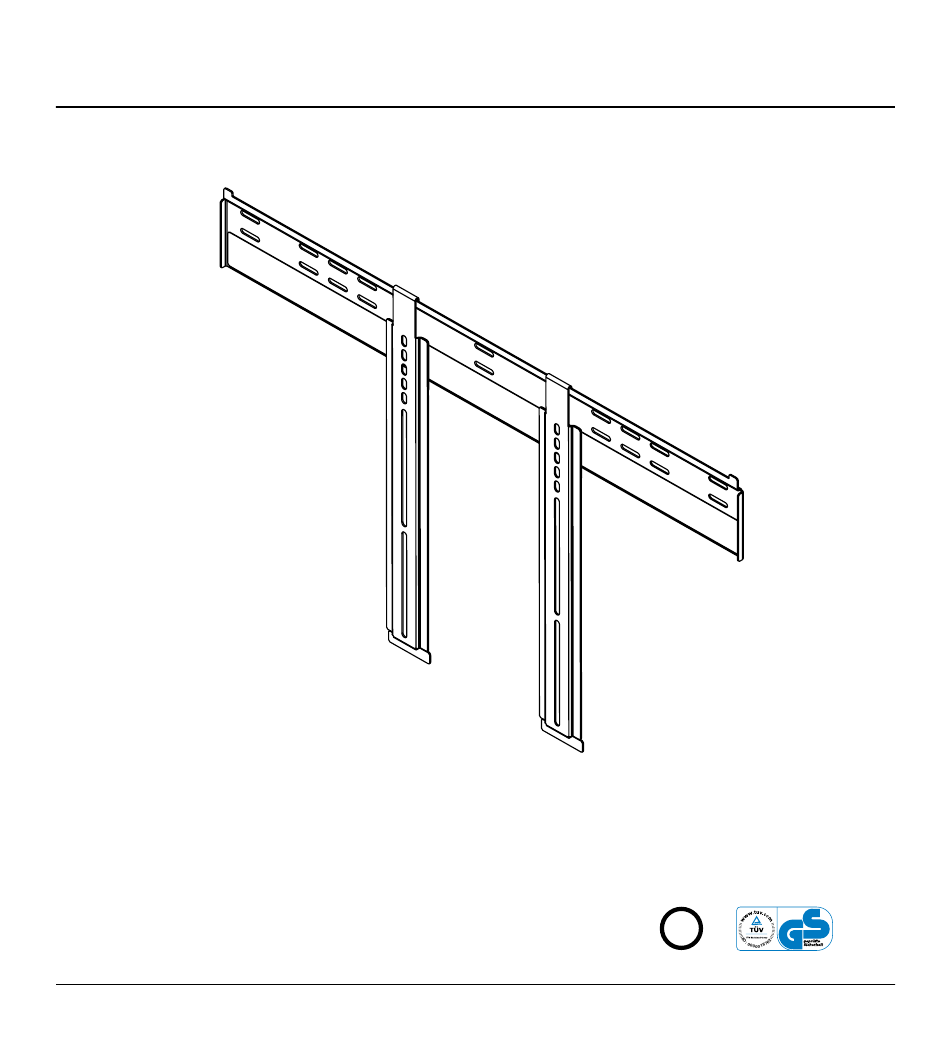

Installation and Assembly:
Slimline Ultra-Thin Flat Mount for 37" - 65" (94 - 165 cm)*
LCD Flat Panel Screens
Models: SUF660P, LWS410/BK
*Screen Compatability Requirements
• The depth of this mount (0.33") may not provide sufficient space for
proper ventilation on some screens. Please refer to the manufacturer's
requirements for mounting your screen before installation.
• The screen must have a flat mounting surface, or the mounting holes need
to be on the furthest back surface of the screen.
• Input/Output connection must be properly oriented to accomodate mounting
0.33" from the wall.
U L
C
US
©
Max Load Capacity: 150 lb (68kg)
ISSUED: 05-29-08 SHEET #: 202-9283-5 03-30-09
Inhaltsverzeichnis
loading

Verwandte Anleitungen für peerless-AV LWS410/BK

Inhaltszusammenfassung für peerless-AV LWS410/BK

  • Seite 25 Anbringung und Zusammenbau: Ultradünner Slimline-Flachhalter für Flachbildschirme von 37 - 65 Zoll (94 - 165 cm)* Modelle: SUF660P, LWS410/BK *Anforderungen an Bildschirmkompatibilät • Die Dicke dieses Halters (0,33 zoll) bietet bei einigen Bildschirmen möglicherweise nicht genügend Abstand für die ordnungsgemäße Lüftung.

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    Deutsch HINWeIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Bescreibung Anz. Teile Nr. A Wandplatte 046-P1038 B adapterhalterung 046-P1036 C Holzschraube 500-1090 D Betondübel 590-0320 e M5 x 12 mm Sechskantschrauben 560-1732 F M5 x 25 mm Sechskantschrauben 560-1733...

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    Deutsch Installation zu massivbeton oder porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 zoll) von der Blockseite entfernt.

  • Seite 30: Anbringung Von Adapterhalterungen

    Deutsch Anbringung von Adapterhalterungen ACHTUNG • ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 Deutsch Bildschirme mit flacher Rückseite Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Scheibe und Adapterhalterung in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen.

  • Seite 32: Anbringung Und Abnahme Des Flachbildschirms

    Deutsch Anbringung und Abnahme des Flachbildschirms ACHTUNG • ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren. Setzen Sie die Haken der Adapterhalterungen (B) auf den Flansch der Wandplatte (A). Schwenken Sie den Bildschirm dann langsam wie in Abbildung 3.1 dargestellt in Richtung Wand.
  • Seite 34 GARANTÍA LIMITADA De CINCo AÑoS Peerless Industries, Inc. establece un período de garantía de cinco años para los productos fabricados o suministrados por Peerless. este período empieza en la fecha de venta del producto al consumidor original, pero en ningún caso durará más de seis años después de la fecha de fabricación del producto. Durante la vigencia de la garantía, dichos productos se encontrarán libres de defectos en sus materiales y fabricación, siempre que se instalen y usen de conformidad con las instrucciones establecidas por Peerless Industries, Inc.

Diese Anleitung auch für:

Suf660p
