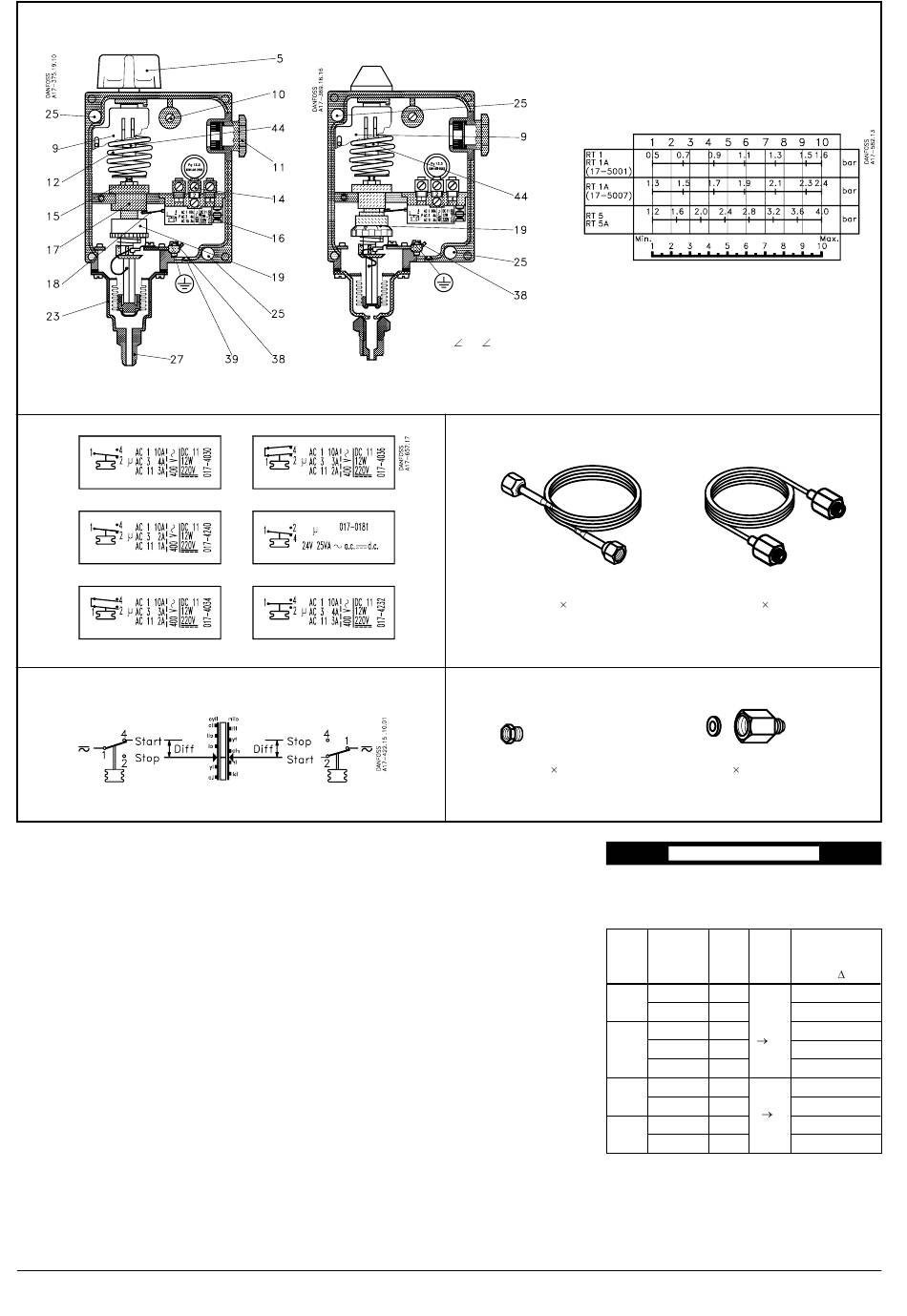

Fig. 1. RT 1
Fig. 4
RT 1, RT 1A
(LP)
Fig. 5
Indstilling Se fig. 2, 3 og 5
Pressostaten indstilles på laveste aktiverings-
tryk (områdeindstilling).
NB: RT 5 og 5A med maks. reset (best.nr.
017-5251 og 017-5047) indstilles på højeste
aktiveringstryk (områdeindstilling).
Indstillingen udføres med områdespindelen 44
under samtidig aflæsning af hovedskalaen 9.
Differensen indstilles med differensrullen 19 efter
diagrammet fig. 3.
Højeste aktiveringstryk er lig summen af indstil-
lingstryk og differens.
Eksempel
En indstilling på »5« fig. 3 vil på type RT 1A
(best.nr. 017-5007) give en differens på ca. 1.8
bar, medens samme indstilling på type RT 5A vil
give en differens på ca. 2.3 bar.
Generelt gælder, at en drejning af område-
spindelen automatisk flytter både højeste og
laveste aktiveringstryk (bryde og slutte) op eller
ned på grund af den uændrede differens. En
drejning på differensrullen vil derimod kun ændre
det højeste aktiveringstryk.
RI.5B.C2.72 © Danfoss A/S
6.5/ 10 mm
Fig. 2. RT 5A
Fig. 6
RT 5, RT 5A
(HP)
Fig. 7
Alle RT-typer uden reset samt RT-typer med min.
reset har skalaen kalibreret således at den på
skalaen indstillede værdi svarer til kontaktskifte
ved laveste aktiveringstryk (normal indstilling).
I RT-apparater med min. reset skal trykket i
bælgsystemet stige med en værdi svarende til
differensen, før manual reset kan ske.
RT-apparater med maks. reset har skalaen
kalibreret således, at den på skalaen indstillede
værdi svarer til kontaktskifte ved højeste akti-
veringstryk ( NB: modsat normal indstilling).
Trykket i bælgsystemet skal falde med en værdi
svarende til differensen, før manual reset kan
ske.
TiIbehør Se fig. 6, 7 og 8.
3/8 in
Fig. 3
RT 1, 5:
1 m,
1
/
in
1
/
in flare
4
4
060-0071
Pg 13.5
5
/
in -18 UNF
8
614X3009
Fig. 8
Pressure controls
Technical data
Type
Code no. Reset bar (p
017-5245
RT 1
017-5246
017-5001
RT 1A 017-5002
017-5007
017-5250
RT 5
017-5251 max.
017-5046
RT 5A
017-5047 max.
Refrigerants
RT 1 and 5: All fluorinated refrigerants
RT 1A and 5A: R 717 (NH
refrigerants
RT 1A, 5A:
1 m,
3
/
in
M10-0.75
8
060-0082
3
/
in
1
/
in flare
8
4
017-4205
ENGLISH
Adjustable
Range
mechanical
)
differential
e
bar( p)
–
0.5 to 1.6
min.
fixed approx. 0.5
–0.8
–
0.5 to 1.6
+5
min.
fixed approx. 0.5
–
1.3 to 2.4
–
1.2 to 4
fixed approx 1.2
4
17
–
1.2 to 4
fixed approx.1.2
) and all fluorinated
3
