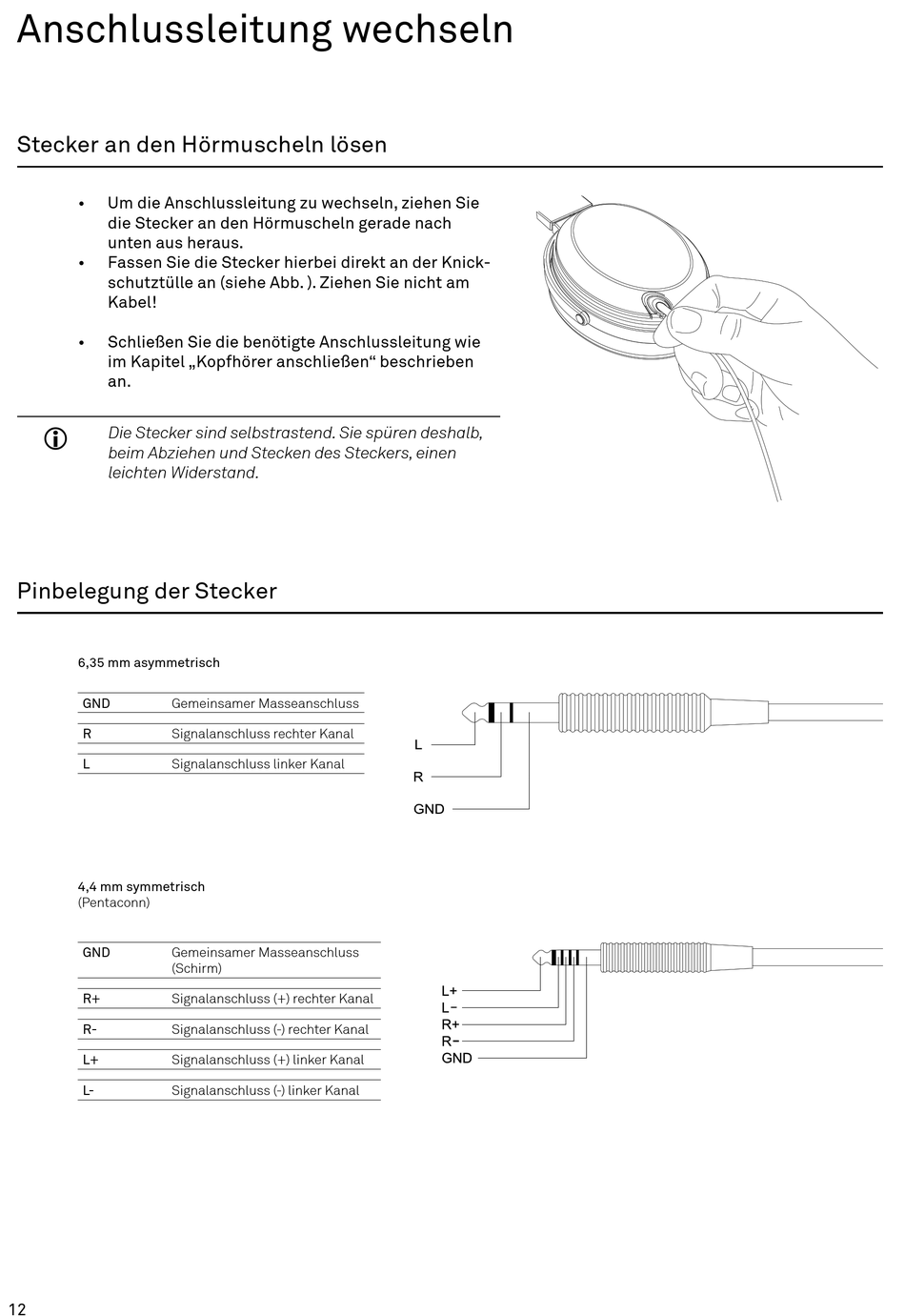

Anschlussleitung wechseln

Stecker an den Hörmuscheln lösen
• Um die Anschlussleitung zu wechseln, ziehen Sie
die Stecker an den Hörmuscheln gerade nach
unten aus heraus.
• Fassen Sie die Stecker hierbei direkt an der Knick-
schutztülle an (siehe Abb. ). Ziehen Sie nicht am
Kabel!
• Schließen Sie die benötigte Anschlussleitung wie
im Kapitel „Kopfhörer anschließen" beschrieben
an.
Die Stecker sind selbstrastend. Sie spüren deshalb,
j
beim Abziehen und Stecken des Steckers, einen
leichten Widerstand.

Pinbelegung der Stecker

6,35 mm asymmetrisch
GND Gemeinsamer Masseanschluss
R Signalanschluss rechter Kanal
L Signalanschluss linker Kanal
4,4 mm symmetrisch
(Pentaconn)
GND Gemeinsamer Masseanschluss
(Schirm)
R+ Signalanschluss (+) rechter Kanal
R- Signalanschluss (-) rechter Kanal
L+ Signalanschluss (+) linker Kanal
L- Signalanschluss (-) linker Kanal
12
