Inhaltszusammenfassung für Labona F10

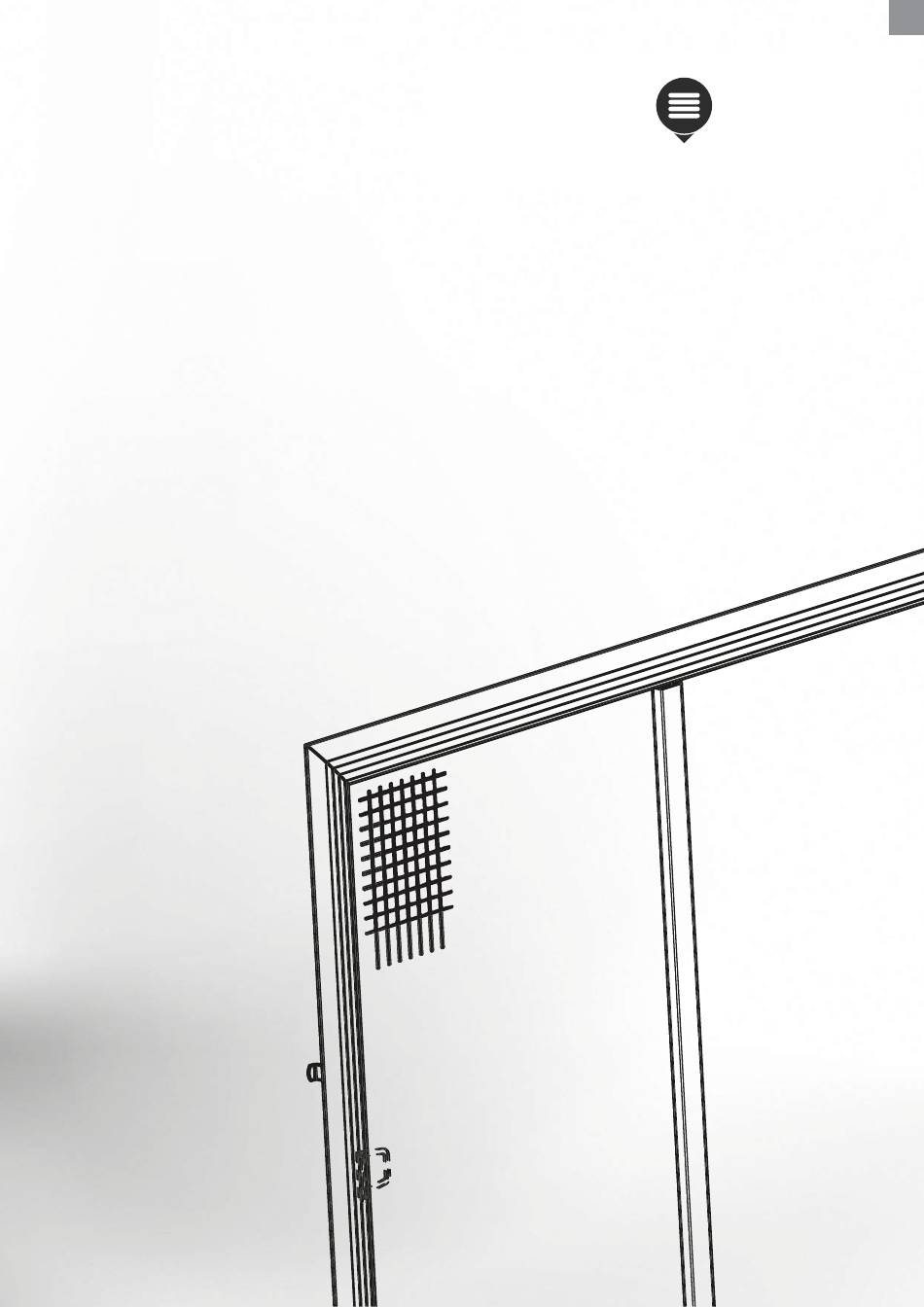

- Seite 1 Labona TECHNISCHES HANDBUCH INSEKTENSCHUTZ...
- Seite 2 INSEKTENSCHUTZ Insektenschutz F10 Möglichkeit, das Netz horizontal beliebig herauf- und ▲ herunterziehen Extrudierte Aluminiumbox mit einem Maß von 50 x 42 mm ▲ Die Montage in die Leibung oder an den Fensterrahmen ▲ erfordert das Bohren des Netzes in den Fensterrahmen Geeignet für Doppelflügelfenster sowie Balkontüren...
-
Seite 3: Grundlegende Produktspezifi Kation
Insektenschutz F10 Grundlegende Produktspezifi kation 2-00381-XXXX-A Spezifi kation Rahmen Max. garantierte Verankerungsart Anzahl der Mon- Winkel Gewebe Maße tageclips innen außen grau schwarz verstärkt weiß (bis zur Breite von 160 cm) Handelsname SC 504 3,6 m Boxhalter an den Je nach Maß... - Seite 4 INSEKTENSCHUTZ Insektenschutz F10 2-00381-0000 Position Bezeichnung Abkürzung Zeichnungs nr. Aluminiumstab mit Netz SC 501 6-004430-xxxx Aluminiumstab mit Netz SC 502 6-004429-xxxx Komponentensatz SC 504 6-004453-9004 Schraube 3,9x16 A 67/8 6-009450-0000 Führungsschiene 22 Al 30x22 mm SC 503 6-004432-xxxx Komponentensatz für das Zentralschoss...
- Seite 5 Insektenschutz F10 Vermessen • eine der Verankerungsvariante in die Leibung sowie an den Rahmen wird die Öff nung vermessen, in die das Netz montiert wird. • Es ist beim Vermessen damit zu rechnen, dass über der Box der erforderliche Platz für den Halter (Clip) von mindestens 16 mm bleiben muss.
-
Seite 6: Montage
INSEKTENSCHUTZ Insektenschutz F10 Montage • Montage des Rollonetzes in die Leibung • Darauf achten, dass die AW Bürste (fest abgeschrägt) in der Füh- • Den SC 510 Halter nehmen, Bohrlöcher markieren rungsschiene jeweils am Fensterrahmen ist. Sie dient gegen das •... - Seite 7 Insektenschutz F10 Montage Montage des Rollonetzes an den Fensterrahmen Durchzug • Den SC 509 Halter nehmen, auf die Box aufsetzen und mit einer • Das auf diese Art zusammengestellte Netz an den Rahmen legen Sechskantschraube arretieren und die Halter mit der Box an den Fensterrahmen schrauben •...
