ANLEITUNG ZUR AUSMESSUNG UND MONTAGE

ROLLABARES INSEKTENSCHUTZGITTER

TYP F10 (HORIZONTALE STELLUNG DER BOX)

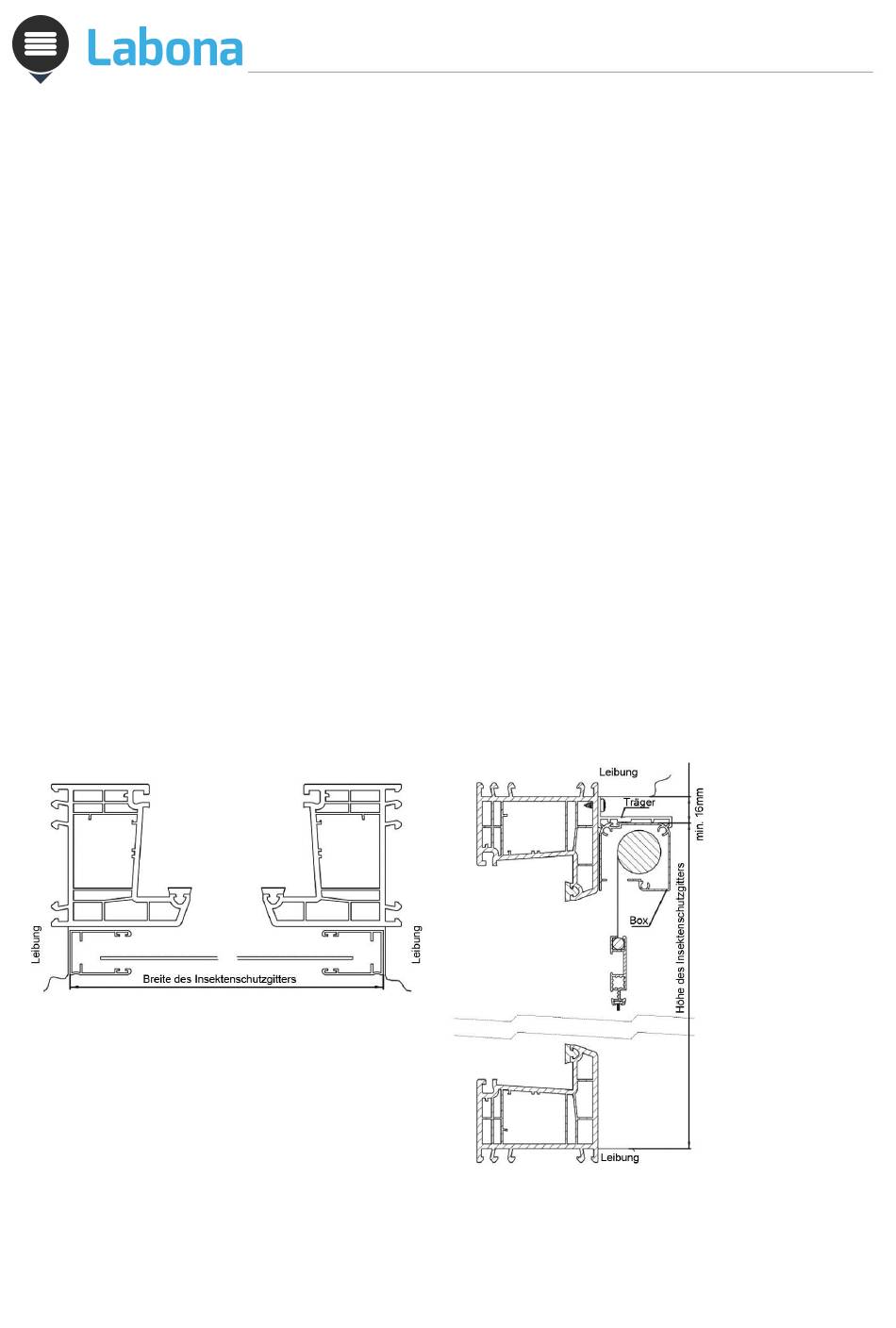

1. AUSMESSUNG

- bei der Variante Befestigung in die Leibung und auf den Rahmen wird die Öffnung ausgemessen, in die das

Insektenschutzgitter montiert wird.

- bei dem Ausmessen müssen wir damit rechnen, daß über der Box genügend Platz für den Träger (Clip) vorgesehen

werden muß – min. 16mm

- das Insektenschutzgitter muß mindestens in drei Punkten ausgemessen werden sowohl in der Höhe, wie auch in der

Breite, der kleinste Wert davon wird demnach angegeben

- diese Angaben sind dann die Fertigungsmaßen, die in das Bestellungsformular eingegeben werden

- in das Bestellungsformular ist es nötig einzugeben, ob der Kunde in dem rollbaren Insektenschutzgitter auch einen

Aufwicklungsverzögerer wünscht. Er ist auch bei Insektenschutzgittern mit niedrigerer Höhe geeignet, wo das Aufwickeln

häftiger als bei größeren Insektenschutzgittern ist.

Die Insektenschutzgitter fertigen wir ab einer Breite von 500 mm bis 1700mm und einer Höhe von 500mm bis 2400mm.

Ausgabedatum: 1. 2. 2012

Seite 1 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE ROLLABARES INSEKTENSCHUTZGITTER TYP F10 (HORIZONTALE STELLUNG DER BOX) 1. AUSMESSUNG - bei der Variante Befestigung in die Leibung und auf den Rahmen wird die Öffnung ausgemessen, in die das Insektenschutzgitter montiert wird. - bei dem Ausmessen müssen wir damit rechnen, daß über der Box genügend Platz für den Träger (Clip) vorgesehen werden muß...
Seite 2 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 2. MONTAGE 2.1 MONTAGE DER ROLLBAREN INSEKTENSCHUTZGITTER IN DIE LEIBUNG  den SC 510 Träger nehmen, die Bohrlöcher markieren  nach dem Bohren, Träger (Clips) einschrauben  auf die Box in die obere Rille die Bürsten einsetzen, dieser ist für die Abdichtung des Zwischenraumes zwischen den Trägern und der Box nötig.
Seite 3 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE 2.2 MONTAGE DES ROLLBAREN INSEKTENSCHUTZGITTERS AUF DEN FENSTERRAHMEN  den SC 509 Träger nehmen un dihn auf die Box setzten und arretieren mittels Inbusschrauben  die Box auf den Rahmen anlegen und die Öffnungen für die Boxverankerung markieren ...
Seite 4 ANLEITUNG ZUR AUSMESSUNG UND MONTAGE BEMERKUNG: Die Gesamtlänge der unbehandelten Feder mit Bremse ist 620mm. Durch die Verkürzung der Feder kann die min. Breite bis um 150mm vermindert werden. Es wird dadurch jedoch auch die Anzahl der Umdrehungen vermindert und dadurch auch die nutzbare Höhe des Fensters.
