6 Kabel zum Gehäuse verlegen
Die folgenden Anweisungen beschreiben die Montage des Gehäuses auf einer Halterung mit
einem internen Kabelschacht (Alternative A) oder mit einem externen Kabel (Alternative B).
Prüfen Sie, über welche Halterung Sie verfügen, und wählen Sie die passende Beschreibung
aus.
A
Alternative
Kabel durch die Wandhalterung verlegen (interner Kabelschacht)
Die Kabelmuffen werden nicht benötigt, wenn die Kabel durch die Wandhalterung verlegt
werden.
1. Ziehen Sie die Kabel durch die Löcher an der Unterseite des Gehäuses.
2. Fahren Sie mit dem Abschnitt "100-240 V-Wechselstromkabel am Gehäuse anbringen"
auf Seite 26 fort.
B
Alternative
Kabel durch Kabelmuffen verlegen (externe Verkabelung)
1. Entfernen Sie den Ring und den
Blindstopfen von der Kabelmuffe.
2. Ziehen Sie die Kabel durch den Ring und
die Kabelmuffe. Legen Sie den
Blindstopfen beiseite (Abb. 6).
3. Ziehen Sie die Kabel durch eines der
Löcher auf der Unterseite des Gehäuses.
4. Setzen Sie die Kabelmuffe ein und sichern Sie sie mit den Sechskantmuttern und
Gummiunterlegscheiben.
5. Wiederholen Sie den Vorgang für jede Kabelmuffe. Nicht verwendete Kabelmuffen
werden zum Abdichten der freien Löcher eingesetzt (bewahren Sie die Blindstopfen auf).
6. Befestigen Sie mit der Crimpzange den RJ45-Netzwerkanschluss am Netzwerkkabel.
7. Fahren Sie mit dem Abschnitt "100-240 V-Wechselstromkabel am Gehäuse anbringen"
auf Seite 26 fort.
Gehäuse an der Wandhalterung befestigen
7
1. Befestigen Sie mit den mitgelieferten Schrauben das AXIS HOV-Gehäuse an der
Wandhalterung.
2. Stecken Sie das Netzwerkkabel in den Netzwerkanschluss der Kamera.
3. Stecken Sie, wenn nötig, die E/A-Kabel in die Anschlüsse. Folgen Sie dafür der
Beschreibung in der Installationsanleitung der Kamera.

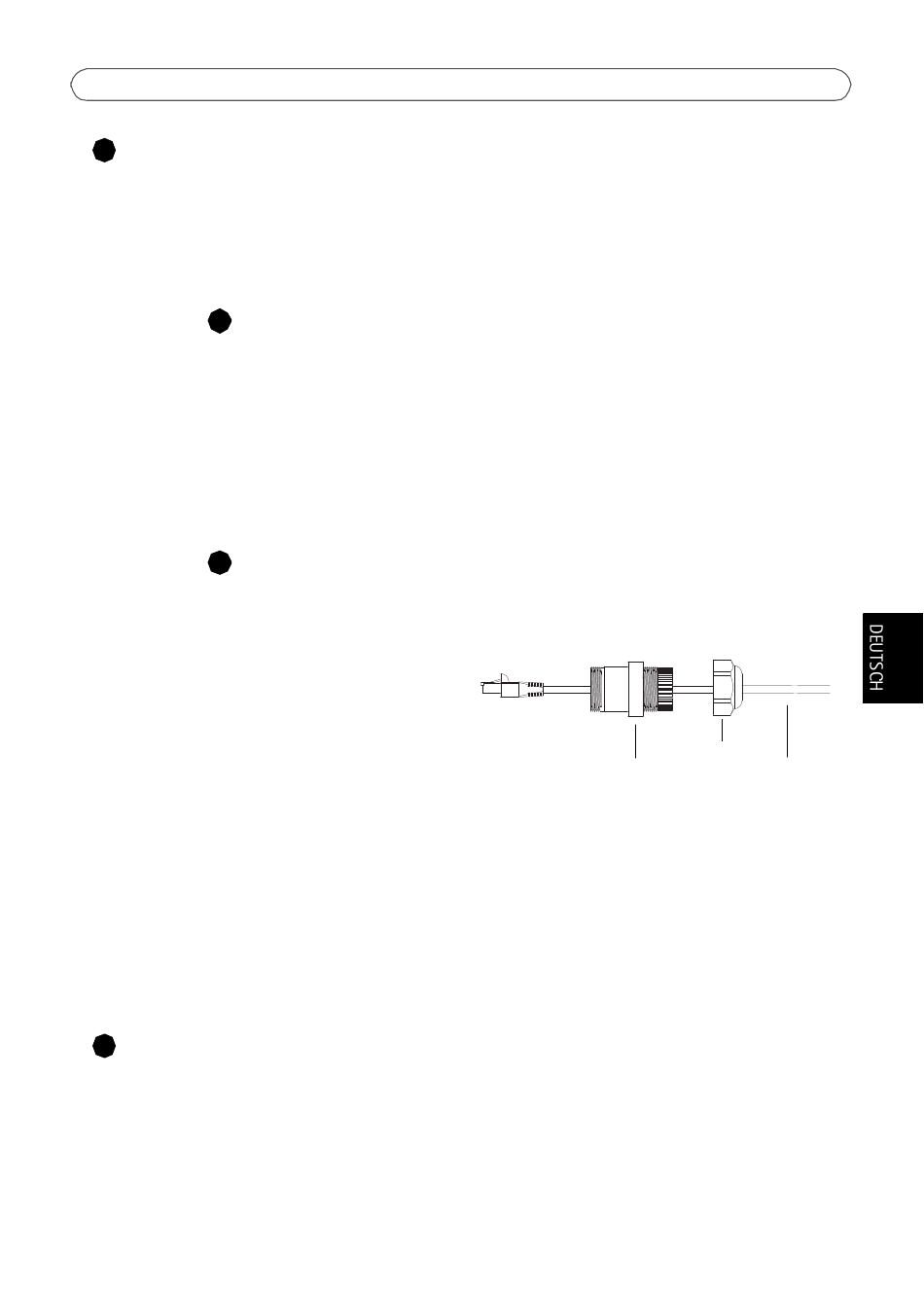

Abb. 6
Kabelmuffe
Seite 25
Ring
Kabel
