Kaiser camlight 100 Bedienungsanleitung

Kaiser

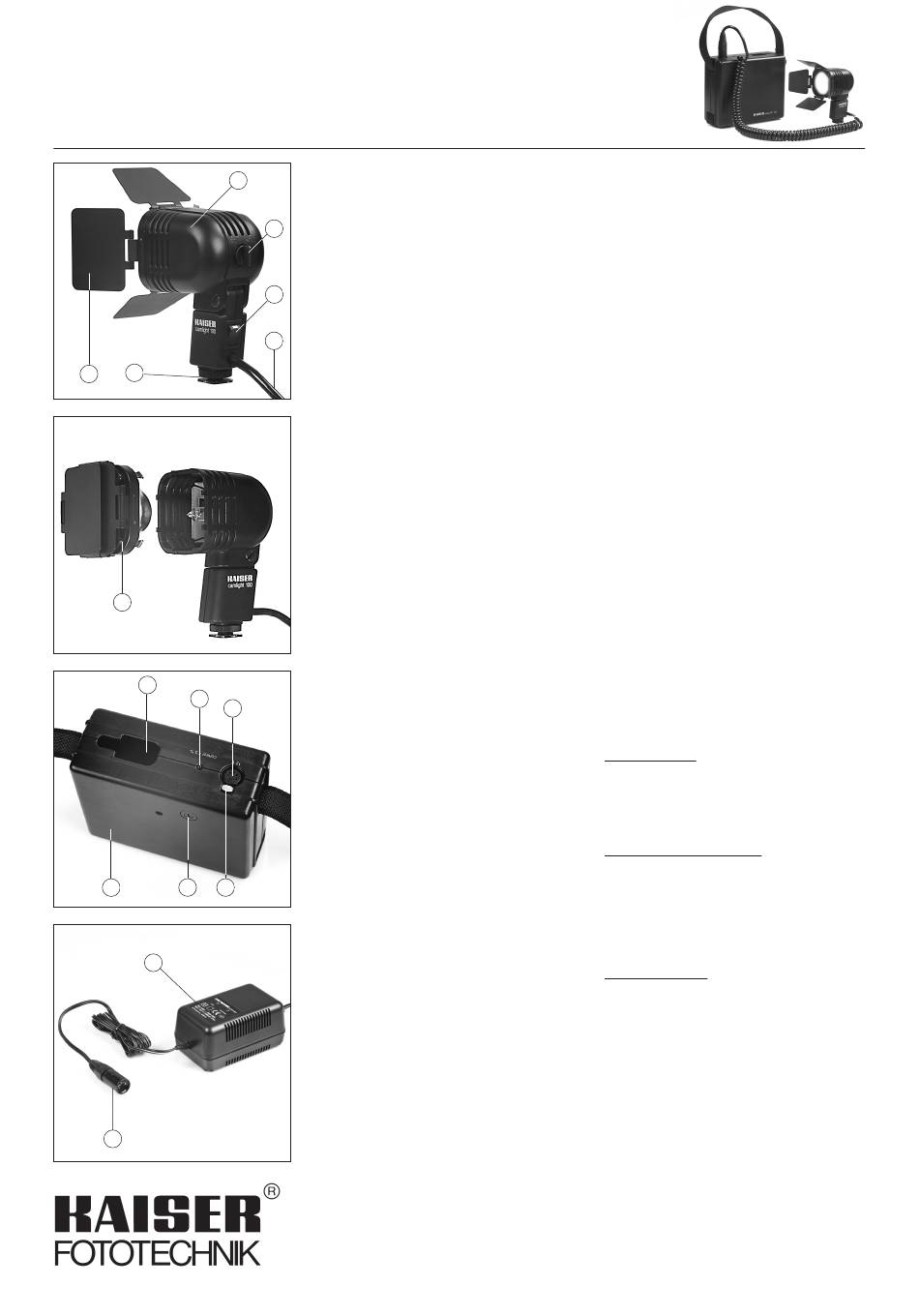

Videoleuchte camlight 100
93310
15
12
11
23
22
21
20 24 25
30
31
1. Laden des Power-Packs
10
Vor der ersten Inbetriebnahme muss der Akku
geladen werden.
Überprüfen Sie, ob die Netzspannung mit der auf
16
dem Typenschild des Ladegerätes (30) an -
gegebenen Betriebsspannung übereinstimmt.
Stecken Sie den XLR-Stecker (31) des Lade -
gerätes (30) in die Anschlussbuchse (21) des
Power-Packs (20). Anschließend stellen Sie die
14
Verbindung zum Netz her. Nach 8-10 Stunden
kann der Ladevorgang beendet werden.
Beachten Sie, dass bei erstmaliger In betrieb -
13 nahme der Akku erst nach drei Lade- und
Entladezyklen seine Nenn kapazität erreicht.
Hinweis: Der XLR-Stecker (31) kann nur bei ge-
drückter Entriegelungstaste (25) aus dem
Power-Pack gezogen werden.
2. Einsetzen der Lampe
Schließen Sie die Leuchte noch nicht an den
Power-Pack an. Ziehen Sie den Sicherheits vor -
satz (11) nach vorne ab. Drücken Sie die
Halogenlampe mit Schutz hülle ohne Verkanten
bis zum Anschlag in die Lampenfassung und
nehmen Sie die Schutz hülle ab. Beachten Sie
die Anwei sungen des Lampenherstellers. Setzen
Sie nun den Sicherheitsvorsatz ohne zu verkan-
ten wieder auf.
3. Inbetriebnahme
Die Leuchte darf nicht ohne Sicher heit s vorsatz
(11) oder mit geschlossenen Licht klappen (12)
betrieben werden.
Verbinden Sie das Anschlusskabel (13) der
Halogenleuchte (10) mit der Anschluss buchse
(21) des Power-Packs. Zum Einschalten der
Akkuleuchte schalten Sie den Kippschalter (14)
auf der Rückseite der Leuchte so, dass das
weiße Feld sichtbar ist. Bei erstmaliger
Inbetriebnahme der neuen Leuchte kann es zu
Rauchentwicklung kommen. Dies ist normal und
ungefährlich.
Fällt die Kapazität des Akkus auf unter 5% ab,
leuchtet die rote Kontrollanzeige (22) auf. Der
Akku muss jetzt neu geladen werden. Ein weite-
res Entladen sollte vermieden werden.
4. Lichtführung
Das Licht kann durch die vier Lichtklappen (12)
geführt werden.
Durch Drehen des Fokussierknopfes (16) am
hinteren Ende des Leuchtengehäuses lässt sich
der Lichtaustrittswinkel zwischen 27° und 83°
verstellen.
Für die indirekte Beleuchtung kann das Ober teil
der Leuchte um 90° geschwenkt werden.
5. Befestigung
Neben der Montage auf einem Leuchtenstativ
kann die Leuchte mit Hilfe des am Handgriff be-
findlichen Leuchtenfußes (15) an einer Film-
oder Videokamera befestigt werden. Bei
Nichtgebrauch und zum Transport können Sie
die Leuchte in die am Power-Pack befindliche
Halterung (23) einsetzen.
6. Sicherungs- und Lampenwechsel
Vor dem Wechseln der Sicherung des Power-
Packs und der Lampe ist der Netz stecker zu zie-
hen bzw. die Leuchte vom Power-Pack zu tren-
nen.
Nach dem Herausdrehen des Sicherungs halters
(24) an der Rückseite des Power-Packs kann die
Sicherung ausgetauscht werden. Das Power-
Pack darf nur mit der vorgeschriebenen Siche -
rung betrieben werden.
Lampenwechsel: Lassen Sie die Leuchte nach
längerer Brenndauer zuerst abkühlen. Ziehen
Sie dann den Sicherheitsvorsatz (11) ohne zu
verkanten nach vorne ab. Ziehen Sie die defekte
Lampe aus der Fassung. Drücken Sie die neue
Halogenlampe ohne zu verkanten bis zum
Anschlag in die Lampenfassung und nehmen
Sie die Schutzhülle ab. Verwenden Sie nur die
vorgeschriebene Lampe. Beachten Sie die
Anweisungen des Lampenherstellers. Setzen
Sie nun den Sicherheitsvorsatz ohne zu verkan-
ten wieder auf.
7. Wichtige Hinweise
Betreiben Sie die Leuchte nie ohne Sicher -
heitsvorsatz (11) oder mit geschlossenen Licht -
klappen (12).
Vermeiden Sie unsachgemäßen Gebrauch der
Leuchte und des Power-Packs, z.B. in Ver bin -
dung mit Sicherungen oder Aus rüs tungs teilen,
die nicht für diese Aus rüstung ausgelegt sind.
Nichteinhalten dieser Vor sichts maßnahmen
kann zur Be schädigung der Leuchte und in
Extremfällen zum Bersten der Lampe führen.
Achten Sie darauf, dass die Leuchte während
des Betriebs in Strahlrichtung mindestens 0,5 m
von brennbaren Stoffen entfernt ist.
Eine Tiefentladung des Akkus ist zu vermeiden.
Eine Instandsetzung der Leuchte bzw. des
Power-Packs darf nur von Fachkräften durchge-
führt werden.
8. Wartung und Pflege
Die Leuchte ist wartungsfrei. Achten Sie darauf,
dass der Reflektor frei von Flecken und
Fremdkörpern ist. Entfernen Sie diese gegebe-
nenfalls vor der Inbetriebnahme.
Sollte der Power-Pack über einen längeren
Zeitraum nicht benutzt werden, empfiehlt sich ei-
ne regelmäßige Erhaltungsladung im Ab stand
von drei Monaten.
9. Technische Daten
Leuchte (93339):
Betriebsspannung: 12 V
Halogenlampe: 100 W, 3200 Kelvin
Zuleitung: Spiralkabel max. 1,5 m
Gewicht: ca. 425 g
Maße mit Handgriff: ca. 60 x 120 x 90 mm
Power-Pack PP 100 (93313):
Betriebsspannung: 12 V
Nennkapazität: 6,5 Ah
Sicherung: 10 A
Maximale Betriebs-
dauer (Dauerbetrieb,
100% Ladung): ca. 25 min.
Gewicht: ca. 3030 g
Ladegerät (93314):
Anschlusswert: 230 V/50 Hz
Ladestrom: 1 A
Ladedauer: 8-10 Std.
Zuleitung: 1,8 m
10. Zubehör
Ersatz-Halogenlampe
100 W, 3200 K Art.-Nr. 3054
Konversionsfilter-Vorsatz Art.-Nr. 93324
Technische Änderungen vorbehalten.
