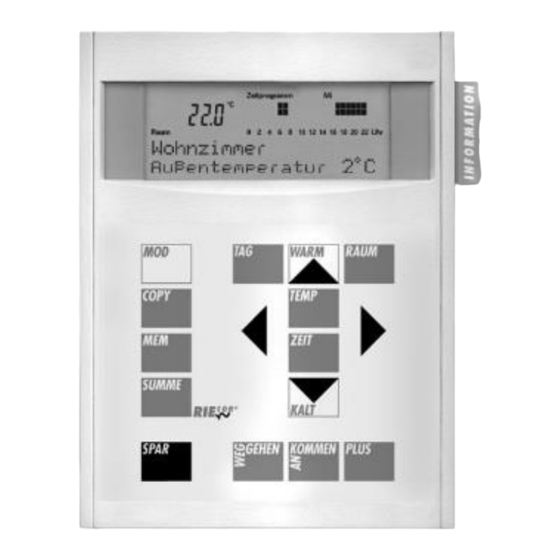

R50 WohnungsManager
Bedien- und Anzeigegerät mit hinterleuchtetem LCD-Display,
Folientastatur, Zählereingängen und seriellen Schnittstellen.
Anwendung
Der WohnungsManager kommt in zentralversorgten Gebäuden mit
horizontalen und vertikalen Ein- und Zweirohrheizungen sowie zentralen
Warmwasserbereitungsanlagen in Verbindung mit dem GebäudeManager
zum Einsatz. Die Regelungs-, Informations- und Kommunikationsplattform
in jeder Wohnung ist die Schnittstelle zwischen Gebäudeautomation und
Nutzer. Alle Verbrauchswerte lassen sich digital auslesen und werden dem
Nutzer visuell bereitgestellt. Die benötigten Daten für die Abrechnung kann
das RIEcon System datenschutzkonform online direkt an die
wohnungswirtschaftliche Software der Verwaltung liefern.
Selbstlernende Algorithmen zum optimalen Energieeinsatz in Verbindung mit dem
GebäudeManager und der Heizzentrale
