- Seite 1 Performer C22 Kurzanleitung Riedel Communications GmbH & Co. KG Uellendahler Str. 353 42109 Wuppertal Germany www.riedel.net...

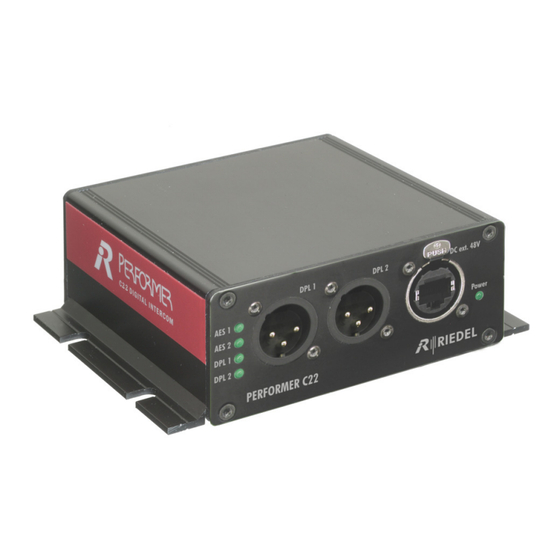

- Seite 2 Das C22 arbeitet als Interface zwischen AES Geräten und den Riedel digital Partyline Produkten (DPL). Abbildung 1: C22 Am C22 befinden sich zwei Partyline und zwei AES Anschlüsse. Über den Drehschalter >Mode< können vier verschiedene Konferenzen voreingestellt werden. Die Konferenzen in Pos. 0-3 entsprechen denen in Pos. 4-7, jedoch arbeitet das C22 in Pos.
- Seite 3 AES 1 befindet sich mit allen Ports in einer Konferenz. AES 2 ist nur mit AES 1 verbunden. Es besteht keine Verbindung zwischen DPL 1 und DPL 2. Slave 8 + 9 Reserviert für Selbst-Test und Firmware Update Kurzanleitung Performer C22 3 / 6...
- Seite 4 Der Betrieb an AES Fremdgeräten ist möglich. Die Auswahl Taktmaster/Taktslave hängt dann von der Betriebsart dieser Geräte ab. Die Samplerate kann zwischen 32 kHz und 96 kHz liegen. Userbits zur Partyline Signalisierung (sofern dies vom Fremdgerät unterstüzt wird) werden nur bei einer Samplerate von 48 kHz übertragen. Kurzanleitung Performer C22 4 / 6...
- Seite 5 3.4 LED DPL1 kurzes Blinken: kein DPL Gerät an DPL1 angeschlossen an: DPL Gerät an DPL1 Schnittstelle erkannt 3.5 LED DPL2 kurzes Blinken: kein DPL Gerät an DPL2 angeschlossen an: DPL Gerät an DPL2 Schnittstelle erkannt Kurzanleitung Performer C22 5 / 6...
- Seite 6 Das C22 wird über die CAT5 Buchse DC ext. 48V extern mit 48VDC versorgt. Die Leistung des Netzteils soll 1.4A bei 48VDC nicht überschreiten. Das externe Netzteil muss kurzschlussfest sein. Es wird ausdrücklich empfohlen, nur original Stromversorgungen von Riedel zu verwenden. Stromaufnahme ca.
