SMART HOME LIGHT E0040044 Anleitung

Anleitung
Nr. 7.4
E0040044
Busch-Jaeger Bedienelemente ZigBee
1-fach 2-fach 3-fach
Art.-Nr. Art.-Nr. Art.-Nr.
6735-84 6736-84 6737-84
Universal-Relais-Einsatz
Art.-Nr. 6711U
LED-Dimmer-Einsatz
Art.-Nr. 6715U
Stand: 11/2019

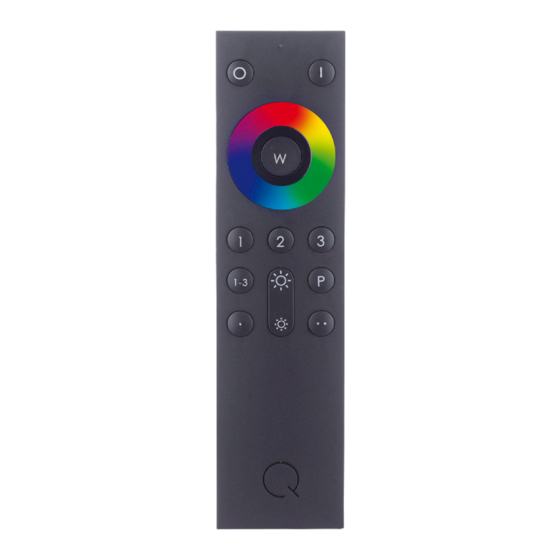

Fernbedienung E0040044 an Busch-Jaeger
Dimmer bzw. Relais anlernen
1. Der Dimmer bzw. das Relais muss in den Programmiermodus
versetzt werden:
a) Beide Tasten der obersten Wippe drücken und gedrückt halten.
b) Die LEDs des Bedienteils blinken abwechselnd.
Nach ca. 5 Sekunden leuchten die LEDs dauerhaft.
c) Beide Tasten wieder loslassen: Das Gerät befindet sich im
Programmiermodus und kann nur in den folgenden 30 Sekun
den mit der Fernbedienung gekoppelt werden.
2. Die Fernbedienung ganz nah an das Bedienelement halten (<5cm).
3. Eine der Gruppentasten für min. 5 Sekunden gedrückt halten
Gruppen-
tasten
und nicht loslassen, bis die an den Dimmer bzw. an das Relais
angeschlossene Last aufblinkt.
4. Die Last blinkt etwa 3 Mal kurz auf. Nach einer kurzen Pause muss
ein weiteres Aufblinken erfolgen, um die erfolgreiche Kopplung zu
bestätigen: Kommt dieses weitere Aufblinken nicht, so muss man die
Schritte 1–4 wiederholen.
1/2
