De Scu In Één Oogopslag - Sharkoon X-Tatic Digital Handbuch

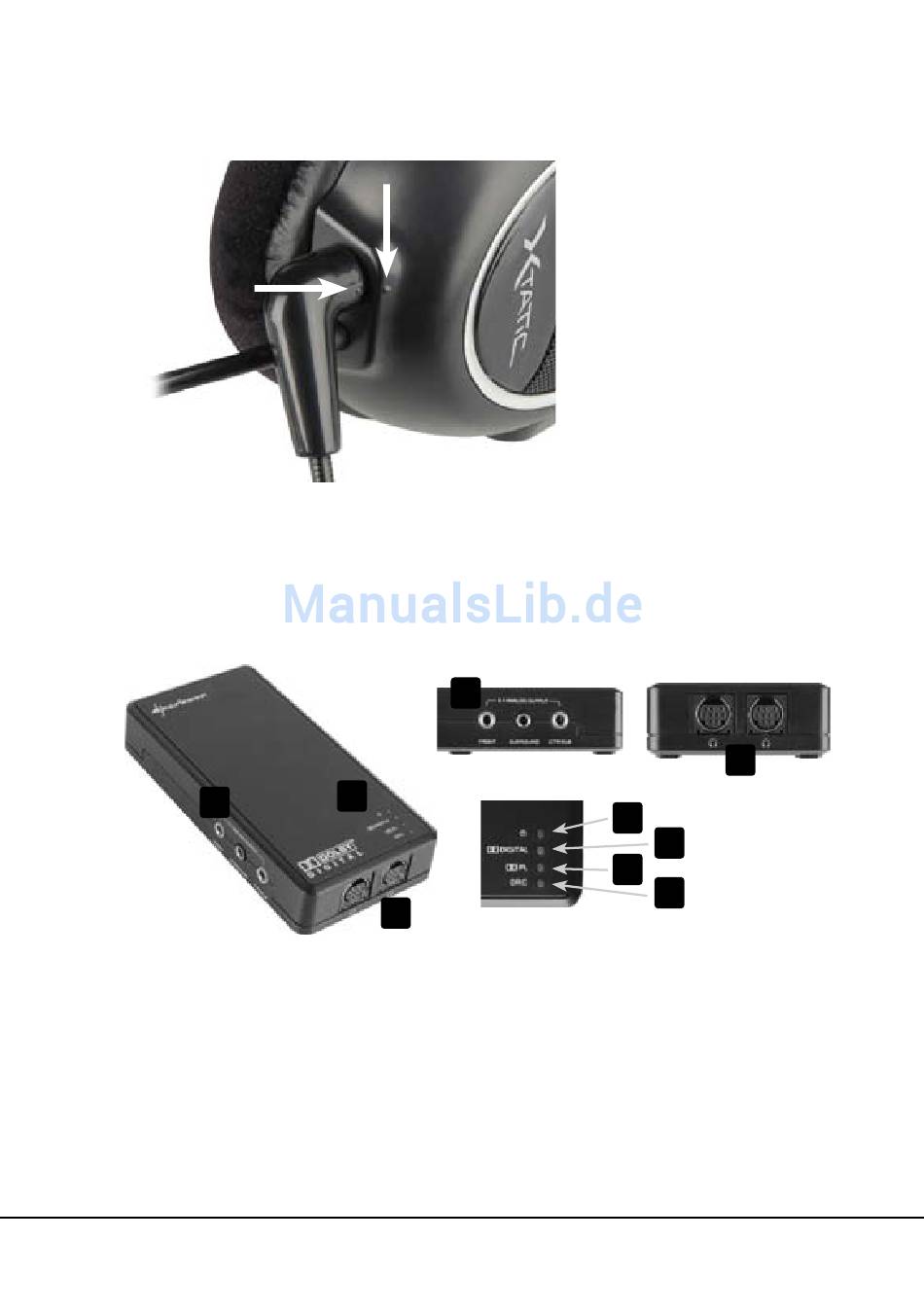

2. Draai de microfoon tot de indicaties op de microfoon en op de headset tegenover
elkaar liggen (fig. 3).
fig. 3
3. Duw de stekker van de microfoon volledig in de aansluiting op de headset en draai de
microfoon naar voor in de gewenste positie.
6. De SCU in één oogopslag
A
A – Analoge audio-uitgangen (3x 3,5 mm aansluiting voor luidsprekers voor, surround
en midden)
B – LED's voor:
a – In/uitschakelen
b – Dolby Digital aan/uit
c – Dolby ProLogic aan/uit
d – DRC aan/uit
C – Analoge audio-uitgangen voor de X-Tatic-headset (2x 9-pins analoge stekker)
A
B
C
X-TATIC DIGITAL
C
a
b
c
d
