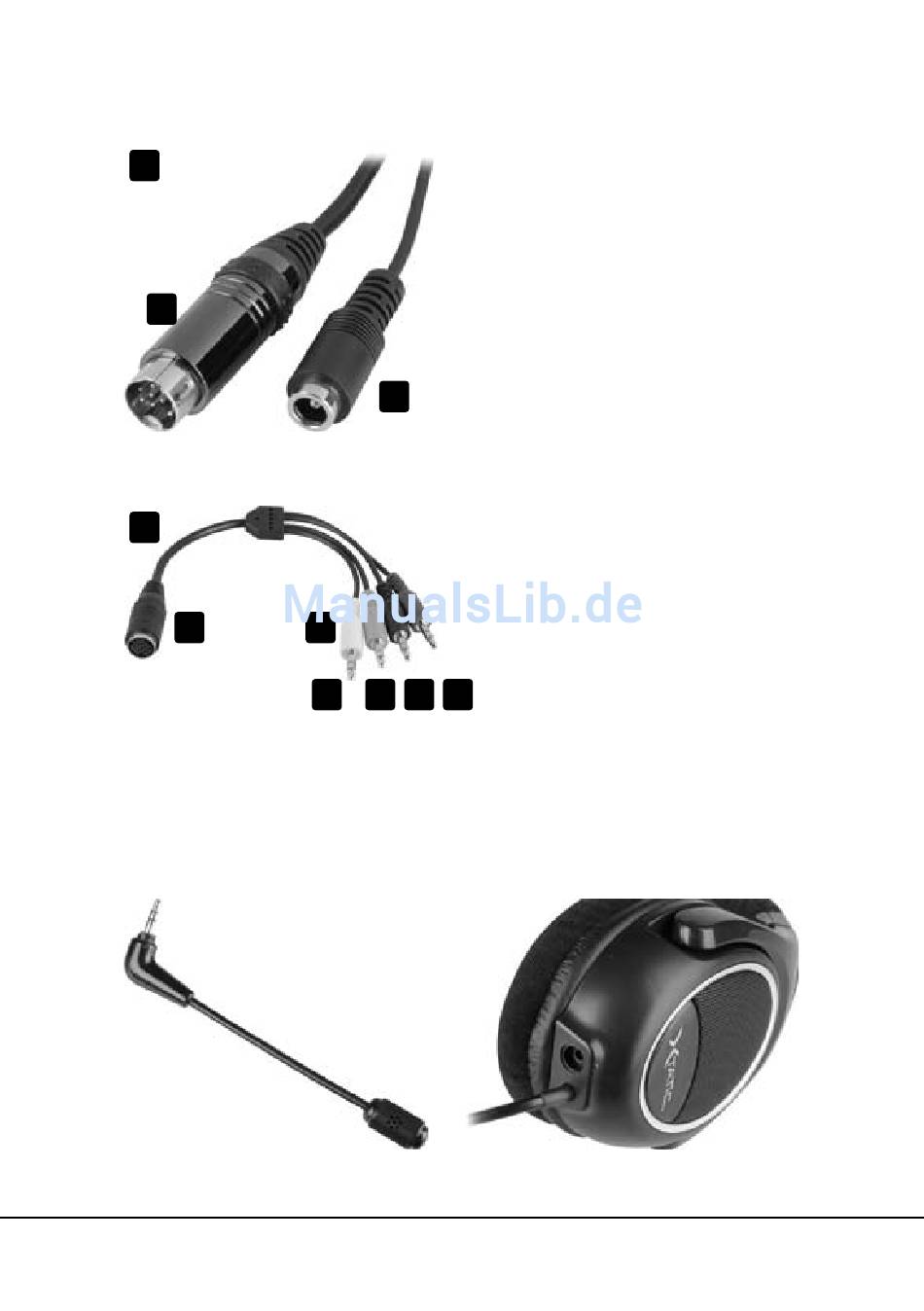

5.2 De aansluitingen

A
a
B
a

5.3 De microfoon aansluiten op de headset

1. Stop de 3,5 mm stereo stekker van de microfoon (fig. 1) los in de microfoon-
aansluiting van de headset (fig. 2).
fig. 1
A
b
B
b
1 2 3 4
fig. 2
X-TATIC DIGITAL
– Headsetaansluitingen
a – 9-pins analoge aansluiting
b – ISO-voedingsaansluiting
– Kabeladapter
a – 9-pins analoge aansluiting
b – 3,5 mm stereo stekker voor
elk kanaal:
1 – Microfoonaansluiting
(roze)
2 – Subwooferaansluiting
(oranje)
3 – Aansluiting voor luid-
sprekers achteraan (zwart)
4 – Aansluiting voor luid-
sprekers vooraan (groen)
