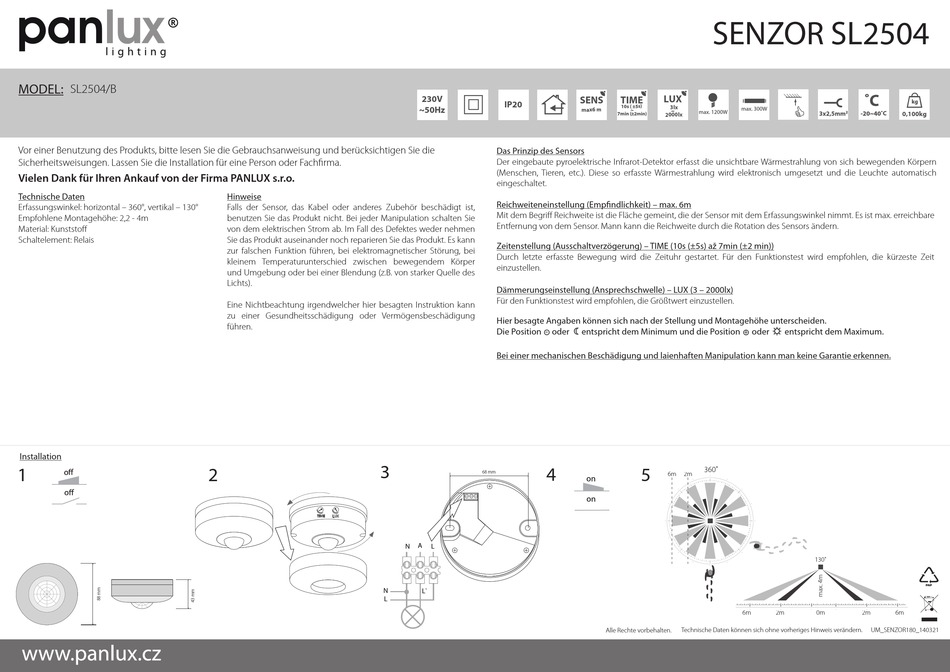

MODEL:
SL2504/B
Vor einer Benutzung des Produkts, bitte lesen Sie die Gebrauchsanweisung und berücksichtigen Sie die
Sicherheitsweisungen. Lassen Sie die Installation für eine Person oder Fachfirma.
Vielen Dank für Ihren Ankauf von der Firma PANLUX s.r.o.
Technische Daten
Erfassungswinkel: horizontal – 360°, vertikal – 130°
Empfohlene Montagehöhe: 2,2 - 4m
Material: Kunststoff
Schaltelement: Relais
Installation
1
Hinweise
Falls der Sensor, das Kabel oder anderes Zubehör beschädigt ist,
benutzen Sie das Produkt nicht. Bei jeder Manipulation schalten Sie
von dem elektrischen Strom ab. Im Fall des Defektes weder nehmen
Sie das Produkt auseinander noch reparieren Sie das Produkt. Es kann
zur falschen Funktion führen, bei elektromagnetischer Störung, bei
kleinem Temperaturunterschied zwischen bewegendem Körper
und Umgebung oder bei einer Blendung (z.B. von starker Quelle des
Lichts).
Eine Nichtbeachtung irgendwelcher hier besagten Instruktion kann
zu einer Gesundheitsschädigung oder Vermögensbeschädigung
führen.
3
2
N
L
230V
SENS
IP20
~50Hz
Das Prinzip des Sensors
Der eingebaute pyroelektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und die Leuchte automatisch
eingeschaltet.
Reichweiteneinstellung (Empfindlichkeit) – max. 6m
Mit dem Begriff Reichweite ist die Fläche gemeint, die der Sensor mit dem Erfassungswinkel nimmt. Es ist max. erreichbare
Entfernung von dem Sensor. Mann kann die Reichweite durch die Rotation des Sensors ändern.
Zeitenstellung (Ausschaltverzögerung) – TIME (10s (±5s) až 7min (±2 min))
Durch letzte erfasste Bewegung wird die Zeituhr gestartet. Für den Funktionstest wird empfohlen, die kürzeste Zeit
einzustellen.
Dämmerungseinstellung (Ansprechschwelle) – LUX (3 – 2000lx)
Für den Funktionstest wird empfohlen, die Größtwert einzustellen.
Hier besagte Angaben können sich nach der Stellung und Montagehöhe unterscheiden.
Die Position - oder entspricht dem Minimum und die Position
Bei einer mechanischen Beschädigung und laienhaften Manipulation kann man keine Garantie erkennen.
4
68 mm
N
A
L
L`
SENZOR SL2504
LUX
TIME
max. 300W
max. 1200W
oder
entspricht dem Maximum.
+
5
6m
2m
6m
2m
Alle Rechte vorbehalten.
Technische Daten können sich ohne vorheriges Hinweis verändern.
3x2,5mm
C
0,100kg
2
130˚
0m
2m
6m
UM_SENZOR180_140321
