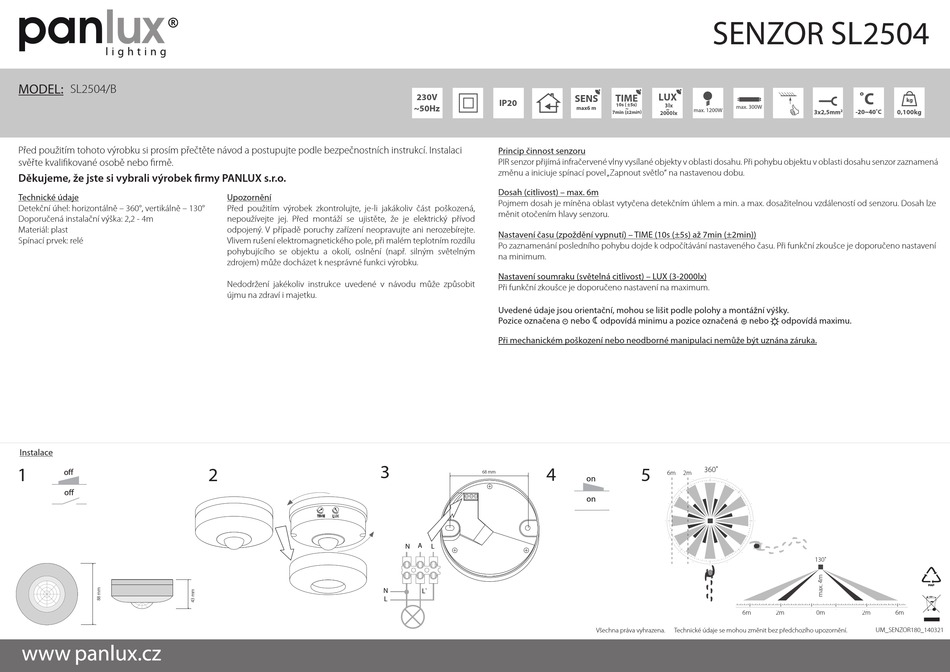

Panlux SENZOR SL2504 Bedienungsanleitung

MODEL:
SL2504/B
Před použitím tohoto výrobku si prosím přečtěte návod a postupujte podle bezpečnostních instrukcí. Instalaci
svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Detekční úhel: horizontálně – 360°, vertikálně – 130°
Doporučená instalační výška: 2,2 - 4m
Materiál: plast
Spínací prvek: relé
Instalace
1
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená,
nepoužívejte jej. Před montáží se ujistěte, že je elektrický přívod
odpojený. V případě poruchy zařízení neopravujte ani nerozebírejte.
Vlivem rušení elektromagnetického pole, při malém teplotním rozdílu
pohybujícího se objektu a okolí, oslnění (např. silným světelným
zdrojem) může docházet k nesprávné funkci výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
3
2
N
L
230V
SENS
IP20
~50Hz
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu senzor zaznamená
změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Dosah (citlivost) – max. 6m
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit otočením hlavy senzoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 7min (±2min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (3-2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo  odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
4
68 mm
N A L
L`
SENZOR SL2504
LUX
TIME
max. 300W
max. 1200W
nebo
+
5
6m 2m
6m 2m
Všechna práva vyhrazena. Technické údaje se mohou změnit bez předchozího upozornění.
C 0,100kg
3x2,5mm 2
odpovídá maximu.
130˚
0m 2m 6m
UM_SENZOR180_140321
