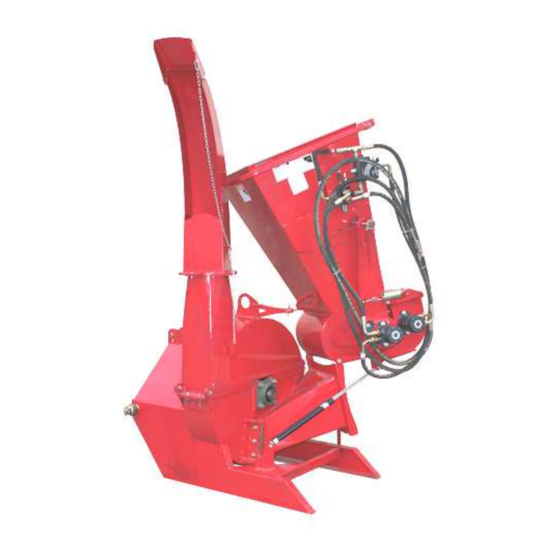

- Seite 1 Version: N1 HOLZHÄCKSLER WS 150 HH 150 ARTIKEL-NR. 67826 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 28.03.2014...
-
Seite 2: Inhaltsverzeichnis
67826 – HH 150 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................4 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................5 3 MONTAGE ............................6 3-1 Anschluss der Hydraulikschläuche ....................... 6 3-2 Testen der Maschinenlage ..........................7 4 BEDIENUNG ............................7 4-1 Einstellen der Druckluftstärke ........................7 4-2 Veränderung der Einwurfposition ........................ - Seite 3 67826 – HH 150 9-4 Teileliste Häckslereinheit ..........................16 9-5 Auswurfeinheit .............................. 17 9-6 Teileliste Auswurfeinheit ..........................17 10 CE-ZERTIFIKAT ..........................18 SEITE 3 VON 18...
-
Seite 4: Sicherheitshinweise
67826 – HH 150 SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem Mechaniker kontrollieren. -
Seite 5: Piktogrammerläuterung
67826 – HH 150 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Gehörschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Verwendung mit langen Haaren verboten! Tragen Sie gegebenenfalls ein Haarnetz! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern! Tragen Sie keine lose hängende Kleidung, Haare oder losen Schmuck! -
Seite 6: Montage
67826 – HH 150 MONTAGE • Fahren Sie mit dem Traktor an die 3-Punkt-Aufnahme des Holzhäckslers heran. • Schalten Sie den Motor des Traktors aus und ziehen Sie den Zündschlüssel. • Verbinden Sie den Häcksler mit der 3-Punkt-Aufnahme Ihres Traktors. Befestigen Sie hierzu zunächst die unteren zwei Ausleger mit der Aufnahme, anschließend den oberen. -
Seite 7: Testen Der Maschinenlage
67826 – HH 150 TESTEN DER MASCHINENLAGE • Heben und senken Sie den Holzhäcksler langsam und vergewissern Sie sich, dass die Antriebswelle korrekt sitzt und bei dieser Bewegung nicht “herausspringt“. • Bewegen Sie die Maschine zusätzlich nach rechts und nach links. Die Maschine sollte bei allen dieser Bewegungen stets waagrecht bleiben. -
Seite 8: Veränderung Der Einwurfposition
67826 – HH 150 VERÄNDERUNG DER EINWURFPOSITION • Um die Position des Einwurfs zu verändern, lösen Sie die Verriegelung, bringen Sie den Einwurf in die gewünschte Position und sichern Sie anschließend wieder die Verriegelung. VERÄNDERUNG DER DEFLEKTORPOSITION • Um die Auswurfrichtung zu ändern, lösen Sie den Haken der Kette und befestigen Sie diese an einer andern Position. -
Seite 9: Häckselvorgang
67826 – HH 150 HÄCKSELVORGANG ACHTUNG: Lesen Sie vor dem Befüllen der Maschine aufmerksam die Sicherheitshinweise durch! • Schieben Sie vorsichtig das Häckselgut in den Trichter bis dieses von den Messern erfasst wurde. • Verwenden Sie das Einstellventil an der Seite um die Einzugsgeschwindigkeit zu regulieren. -
Seite 10: Schmieren Der Maschinenteile
67826 – HH 150 SCHMIEREN DER MASCHINENTEILE ALLGEMEIN: • Schmieren Sie auf jeden Fall die Schmierpunkte nach der ersten Betriebsstunde, danach wie in der Anweisung beschrieben. • Wischen Sie alle zu schmierenden Stellen zuvor mit einem trockenen Baumwolltuch ab. • Verwenden Sie ein geeignetes SAE-Mehrzweck-Schmiermittel auf Lithiumbasis zum Schmieren der Teile. -
Seite 11: Schmierintervalle
67826 – HH 150 SCHMIERINTERVALLE SEITE 11 VON 18... -
Seite 12: Fehlerbehebung
Siehe Kap. 5.1 Messern sind zu groß ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 13: Technische Daten
67826 – HH 150 TECHNISCHE DATEN Max. Ø von Ästen 150 mm 540 – 1.000 U/min. Umdrehungszahl (empfohlen) Empfohlene Leistung des Traktors (Volllast) 60-70 PS 35 PS Benötige Leistung des Traktors (min.) Gewicht Rotor ca. 90 kg Ø Rotor ca. 760 mm Maße Trichteröffnung 165 x 305 mm Maße (BxTxH) -
Seite 14: Teileliste Einfülleinheit
67826 – HH 150 TEILELISTE EINFÜLLEINHEIT TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Gehäuse BX62.017 Griffbügel BX62.018 Feststellmutter M10 NN10 Verbindungsplatte BX62.110 Umschaltventil-Verbinder BX62.305 Kombi-Unterlegscheibe G1/2 BWG1/2 T-Stück BX62.307 Einstellventil-Einheit BX62.312 Einstellventil-Verbindungsstück BX62.301 Pendelschaft BX62.021 Einstellventil-Anschlussstück BX62.306 Verbindungsstück M18 BX62.302 Schalterventil BX62.313 Obere Walzenrolle BX62.019 Feststellmutter NN16... -
Seite 15: Häckslereinheit
67826 – HH 150 HÄCKSLEREINHEIT SEITE 15 VON 18... -
Seite 16: Teileliste Häckslereinheit
67826 – HH 150 TEILELISTE HÄCKSLEREINHEIT TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Auswurfeinheit (Kap. 9.5) BX62.002 Aufbaugehäuse BX62.012 Zerkleinerer BX62.013 Einfülleinheit (siehe Kap. 1) BX62R.003 Basiseinheit BX62.011 Seitenmesser BX62.014 Antriebswellen-Abdeckung BX62.102 Trägerblech BX62.101 Bolzenschraube M14x1,25x45 HBF14A1.25A45 Unterlegscheibe 14 PW14 Kugellager-Halter BUCF210 Schraube M10x25 HBF10A25 Flache Scheibe 10 PW10... -
Seite 17: Auswurfeinheit
67826 – HH 150 AUSWURFEINHEIT TEILELISTE AUSWURFEINHEIT TEILE- ORIGINAL- BEZEICHNUNG TEILE-NR Deflektor BX62.015 Feder BX62.117 Auswurfrohr BX62.016 GX10 Hutmutter 10 Kette BX62.118 HBF6A35 Bolzenschraube M6x35 Unterlegscheibe 6 20182 Verschluss Bolzenschraube M6x30 HBF6A30 Mittlerer Ring BX62.115 Unterer Ring BX62.116 Feststellmutter SEITE 17 VON 18... -
Seite 18: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
