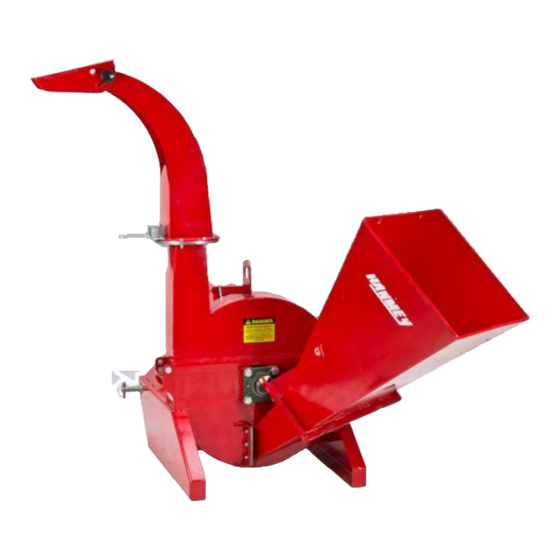

- Seite 1 Version: N1 HOLZHÄCKSLER WS5 HH WS5 ARTIKEL-NR. 67827 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 15.02.2017...
-
Seite 2: Inhaltsverzeichnis
67827 – HH WS5 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE ............................5 3-1 Testen der Maschinenlage ..........................6 4 BEDIENUNG ............................7 4-1 Stoppen der Maschine ............................ 7 5 WARTUNG ............................7 5-1 Wartung der Klingen ............................. -
Seite 3: Sicherheitshinweise
67827 – HH WS5 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Piktogrammerläuterung
67827 – HH WS5 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Gehörschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Verwendung mit langen Haaren verboten! Tragen Sie gegebenenfalls ein... -
Seite 5: Montage
67827 – HH WS5 MONTAGE Der Holzhäcksler wird bis auf die benötigte Zapfwelle (nicht im Lieferumfang enthalten) vormontiert ausgeliefert. Sichern Sie den Trichter mit den Bolzenschrauben. Montieren Sie die Zapfwelle an dem Holzhäcksler. Achten Sie darauf, dass diese korrekt sitzt. -
Seite 6: Testen Der Maschinenlage
67827 – HH WS5 Richten Sie die Spindelmitte der Zapfwelle (nicht im Lieferumfang enthalten) an der Aufnahme aus und montieren Sie die Zapfwelle zwischen dem Traktor und dem Häcksler. Um die Position des Einwurfs zu verändern, lösen Sie die Verriegelung, drehen Sie den Einwurf in die gewünschte Position und sichern Sie anschließend wieder die... -
Seite 7: Bedienung
67827 – HH WS5 BEDIENUNG Schmieren Sie vor der ersten Nutzung die Zapfwelle (nicht im Lieferumfang enthalten). Schmieren Sie alle Schmierpunkte des Holzhäckslers. Überprüfen Sie, ob alle Verbindungen (Schrauben, Bolzen, etc.) fest sitzen. Starten Sie den Motor Ihres Traktors. -
Seite 8: Schmieren Der Maschinenteile
67827 – HH WS5 Der Abstand der beweglichen Messer zu den stationären Messern sollte idealerweise 0,76 mm betragen! Prüfen Sie auch regelmäßig den Zustand des Brechzahns. Öffnen Sie hierzu die Abdeckung bei abgeschaltetem Motor und entfernen Sie etwaige Fremdkörper. -
Seite 9: Entsorgung
67827 – HH WS5 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 10: Explosionszeichnungen
67827 – HH WS5 EXPLOSIONSZEICHNUNGEN ZEICHNUNG GANZE MASCHINE SEITE 10 VON 14... -
Seite 11: Zeichnung Auswurf
67827 – HH WS5 ZEICHNUNG AUSWURF SEITE 11 VON 14... -
Seite 12: Zeichnung Häckselscheibe
67827 – HH WS5 ZEICHNUNG HÄCKSELSCHEIBE TEILELISTEN 10-1 TEILELISTE GANZE MASCHINE Original- Versionsnummer Bezeichnung Artikelnummer 804090007 WCX5-0012 Basis 804090001 WCX5-0011 Trichter 804090026 WCX5-0013 Messer 506010056 GB97.1-10 Unterlegscheibe 501040502 GB12-M10X25 Schraube 700080010 200.56.011 Verriegelung 506010063 GB97.1-24 Unterlegscheibe 503010769 DIN985-M24 Mutter 704090052... -
Seite 13: Teileliste Auswurf
67827 – HH WS5 506010036 GB96.1-10 Unterlegscheibe 506030035 GB93-8 Federscheibe 704090049 WCX5-0102 Stationäres Messer 702410043 BH-6.07.092 Dukumentenbehälter 506010054 GB97.1-6 Unterlegscheibe 501011089 GB5783-M6X20 Schraube 503010759 DIN985-M6 Mutter 704090066 WCX5-0109 Antriebswellenabdeckung 704090119 WCX5-0110 Stift 704090125 WCX5-0111 Schutzplatte 10-2 TEILELISTE AUSWURF Original- Versionsnummer... -
Seite 14: Ce-Konformitätserklärung
67827 – HH WS5 CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
