leXsolar -Wind Ready-to-go Anleitungsheft Seite 66
Windenergie-experimentiersystem
Untersuche die Leistung eines Windgenerators bei unterschiedlicher Form der Rotorblätter.

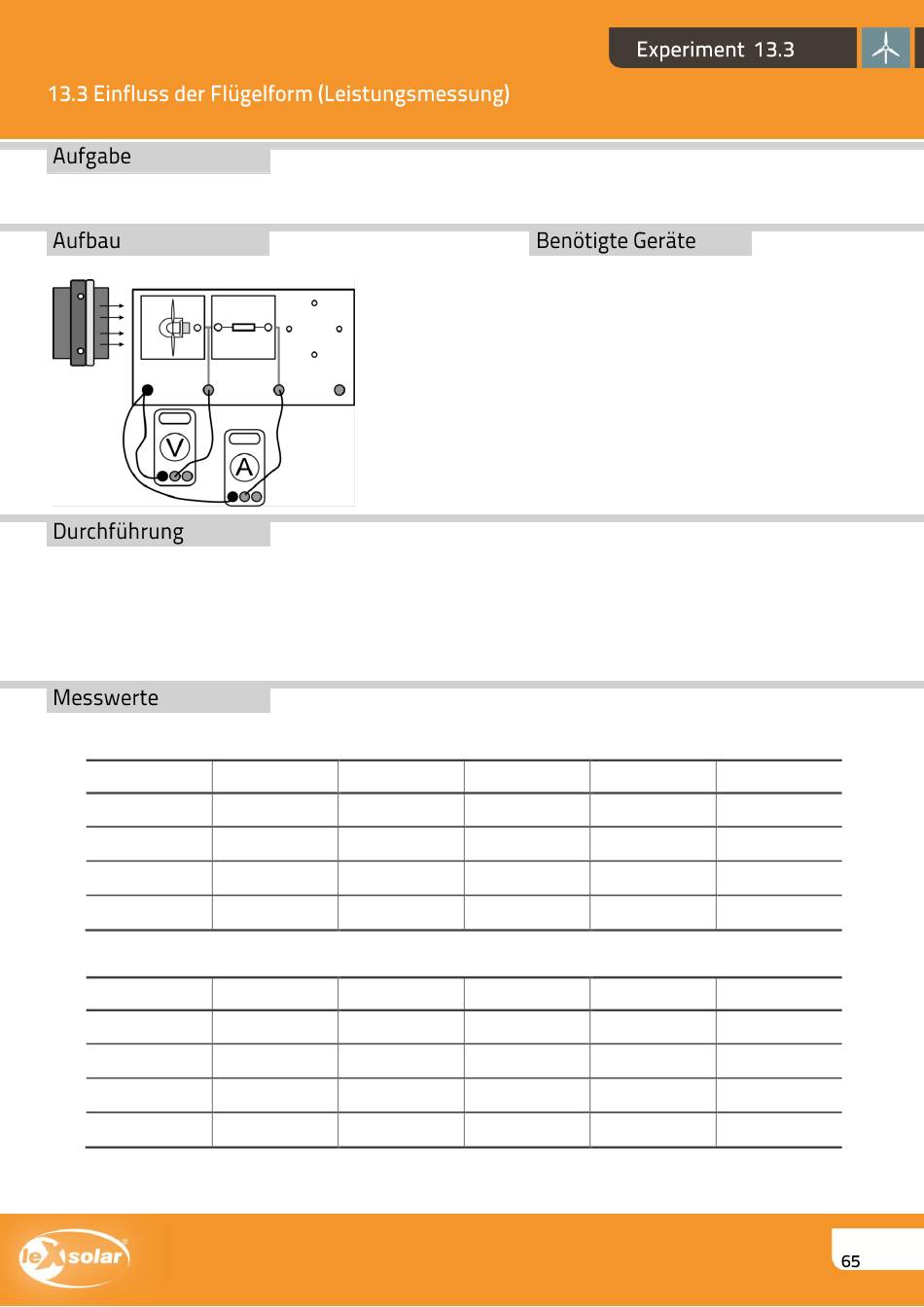

1. Baue den Versuch entsprechend der Versuchsanordnung auf.
2. Stecke den Dreiblattrotor mit dem optimierten Profil auf den Windgenerator, stelle einen Abstand von
25cm zwischen Rotor und Winderzeuger ein und schalte den Winderzeuger ein.
3. Miss in verschiedenen Abständen zum Winderzeuger jeweils Spannung und Stromstärke am
Windgenerator. Trage deine Messwerte in die Tabelle ein.
4. Wiederhole die Messung mit dem Dreiblattrotor mit flachem Profil.
Optimiertes Profil:
d in cm
v in m/s
U in V
I in mA
P in mW
Flaches Profil:
d in cm
v in m/s
U in V
I in mA
P in mW
Die Werte für die Geschwindigkeit kannst du mit dem Windstärkemessgerät bestimmen oder aus dem
entsprechenden Diagramm (siehe Seite 9) ablesen.
5
10
5
10
- leXsolar-Grundeinheit
- Winderzeugermodul mit
Stromversorgung (9V)
- Windgeneratormodul (drei Rotorblätter,25°,
optimiertes Profil und flaches Profil)
- Widerstandsmodul
- Kabel
- Spannungsmessgerät
-Strommessgerät
15
20
15
20
25
25
