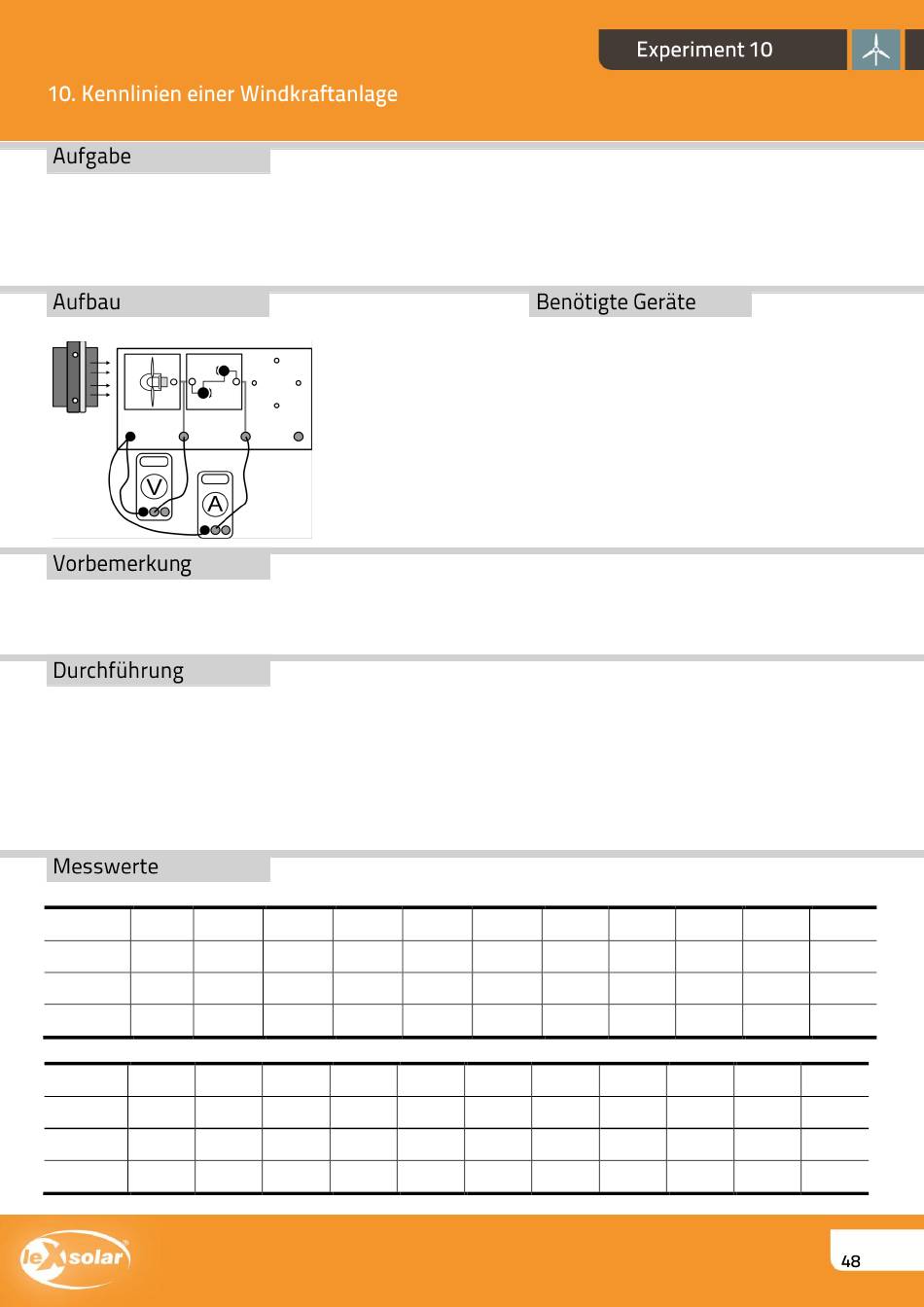

leXsolar -Wind Ready-to-go Anleitungsheft Seite 49

Nimm die Strom-Spannungskennlinie des Windrotors auf. Bestimme außerdem den Lastwiderstand, bei dem
die maximale Leistung erreicht wird.
Bevor mit der Messung begonnen wird, muss das Potentiometermodul auf den größtmöglichen
Widerstandswert eingestellt werden.
1. Baue den Versuch entsprechend der Versuchsanordnung auf.
2. Stelle mithilfe des Potentiometermoduls verschiedene Spannungswerte ein und miss die jeweilige
Stromstärke. Dazu wird zunächst das 1kΩ-Poti und danach das 100Ω-Poti bis zum Maximum gedreht.
Verringere die Spannung in Schritten von je ca. 0,2V und trage deine Messwerte in die Tabelle ein.
Warte nach jeder neuen Einstellung des Potentiometers bis Spannung und Stromstärke konstant sind!
U in V
I in mA
R in Ω
P in mW
U in V
I in mA
R in Ω
P in mW
- leXsolar-Grundeinheit
- Winderzeugermodul mit
Stromversorgung (12 V)
- Windgeneratormodul
- 3-Flügler 25° (Flügel: optimiertes Profil)
- Potentiometermodul
- Kabel
- Spannungsmessgerät
- Strommessgerät
