AUTOMATIONSTECHNIK • SENSOR • REGELTECHNIK • ANTRIEBSTECHNIK
_________________________________________________________________________________________
2 Adressen
Basierend auf dem Kommunikationsprotokoll Modbus®-RTU werden als Adressen jedem
Differenzdruckfühler Register zugeordnet.
Für analoge Eingänge werden Register im Datenformat „Wort" verwendet.
Busfähiger Fühler – Registerzuordnung:
Funktion
Druckwert [Pa]
Aktueller Sensor Offset (Zähler) (bei Start Null, erst nach Drücken der Taste
wird hier ein permanenter Offset gespeichert.
HW Anzeige des Druckbereiches
5300 (±250Pa)
5301 (±1000Pa)
5302 (±4000Pa)
5303 (±10000Pa)
SW Version
LED Funktionen
Grüne LED blinkt
Rote LED blinkt
Ursache:
Rote und grüne LED
blinken gleichzeitig
EAP Electric GmbH
A-2460 Bruck/Leitha Florianistraße 4

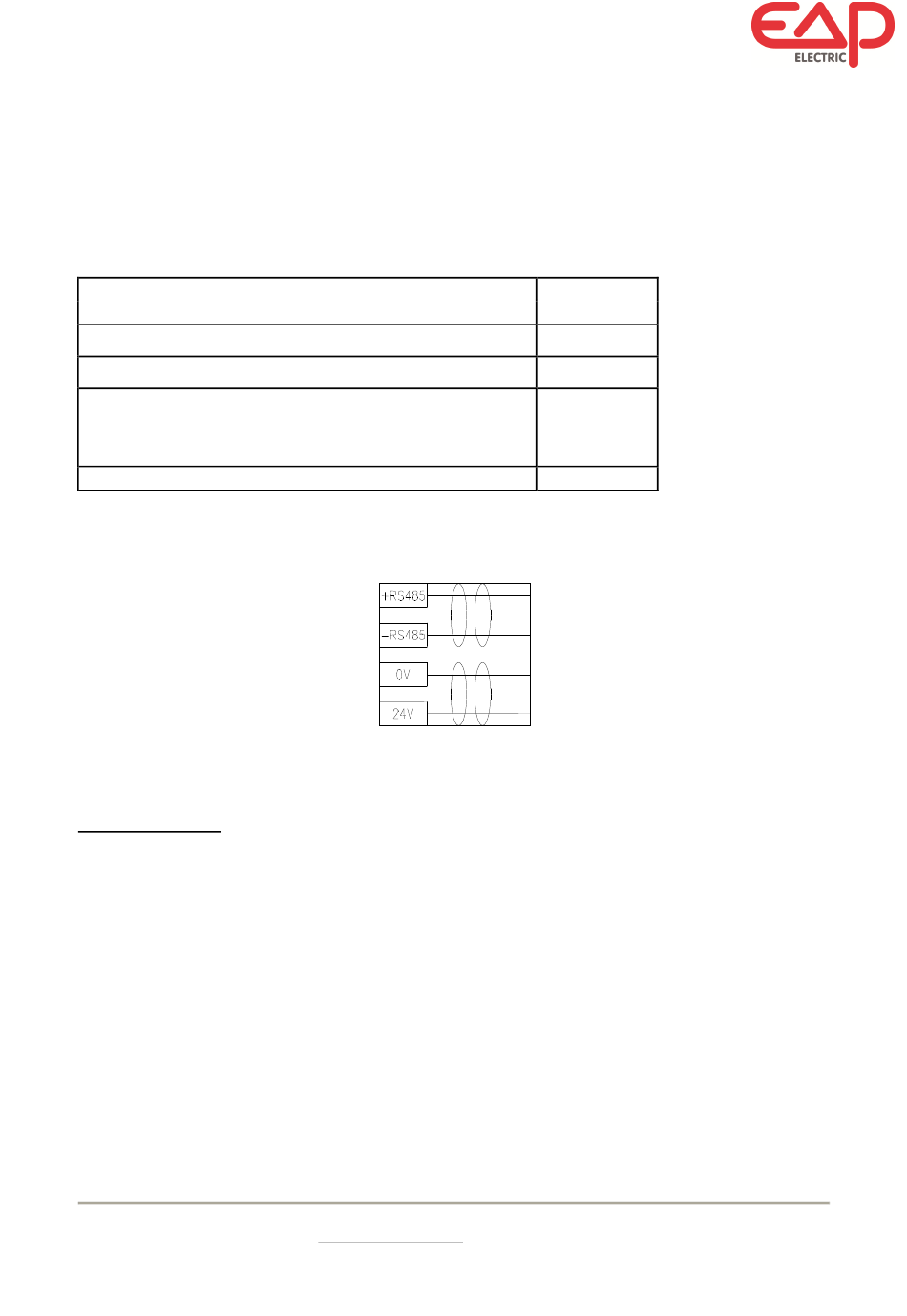

Anschlussbeispiel:
Slave adressiert und Befehl ausgeführt
keine Busverbindung
falscher Busmode
Baudrate falsch
Parität falsch
+/- am Bus vertauscht
Busstörung durch 2 gleiche Slave-Adressen im Netzwerk
falsche Registeradresse
oder nicht implementierter Befehl
E-mail
office@eap-electric.at
Seite 5 von 5
Modbus®-RTU
Inputregister 10
Inputregister 12
Inputregister 1000
Inputregister 1001
Tel
+43/2162/67910
Web
www.eap-electric.at
Fax
+43/2162/67910/10
