Vibratoren

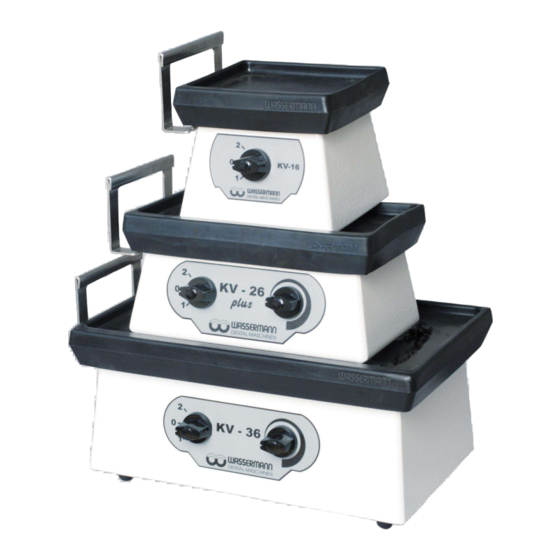

KV-16 / KV-26 / KV-26 plus / KV-36 und KV-56
KV-16, KV-26 plus, KV-36
Edelstahlausführung
kunststoffpulverbeschichtet
(naturweiß ähnlich RAL 9016)
KV-56
Alu-Gussgehäuse
kunststoffpulverbeschichtet
(naturweiß ähnlich RAL 9016)
KV-16, KV-26 plus, KV-36
Edelstahlausführung
Oberfläche matt
KV-26
Edelstahlausführung
Oberfläche matt
BETRIEBSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wassermann KV-16
Inhaltszusammenfassung für Wassermann KV-16
- Seite 1 Vibratoren KV-16 / KV-26 / KV-26 plus / KV-36 und KV-56 KV-16, KV-26 plus, KV-36 KV-16, KV-26 plus, KV-36 Edelstahlausführung Edelstahlausführung kunststoffpulverbeschichtet Oberfläche matt (naturweiß ähnlich RAL 9016) KV-56 Alu-Gussgehäuse kunststoffpulverbeschichtet KV-26 (naturweiß ähnlich RAL 9016) Edelstahlausführung Oberfläche matt BETRIEBSANLEITUNG...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus der Wassermann-Produktpalette entschieden haben. Wassermann Dental-Maschinen bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor dem Anschließen und der Inbetriebnahme diese Betriebsanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen...
-
Seite 3: Inhaltsverzeichnis
6 Vor der Inbetriebnahme....................6 6.1 Transport........................6 6.2 Aufstellung.........................6 6.3 Lagerung........................7 7 Installation/ Inbetriebnahme.....................7 8 Bedienung........................7 8.1 Allgemeine Bedienungshinweise................7 8.2 KV-16.........................8 8.3 KV-26.........................8 8.4 KV-26 plus und KV-36....................8 8.5 KV 56.........................8 9 Störungssuche/ Fehlerbehebung..................9 10 Instandhaltung........................9 10.1 Reinigung.........................9 10.1.1 Reinigung der Gummiauflage................10 10.2 Wartung.........................10... -
Seite 4: Merkmale
Merkmale extrem kräftige Rüttler für gleichmäßiges und blasenfreies Einrütteln • einzigartige Schwingungsintensität durch höchste Fertigungs-Präzision • umschaltbar von 3.000 auf 6.000 Schwingungen • KV-26 plus, KV-36 und KV-56 mit stufenlos regelbarer Rüttelintensität • gleichmäßige Rüttelintensität über den ganzen Tisch durch zentral angeordnete •... -
Seite 5: Sicherheitshinweise
Das Gerät muss gemäß dieser Betriebsanleitung gewartet und betrieben werden. Für Schäden, die durch Nicht-Beachtung der vorstehenden Hinweise eintreten, haftet die Wassermann Dental-Maschinen GmbH nicht. Gewährleistungs- und Haftungsbedingungen der Verkaufs- und Lieferbedingungen der Wassermann Dental-Maschinen GmbH werden durch vorstehende Hinweise nicht erweitert. -
Seite 6: Anwendungsbereich
Anwendungsbereich Die Vibratoren kommen in zahntechnischen Laboren zum Einsatz und sorgen für ein blasenfreies, homogenes Materialgefüge, welches eine Voraussetzung für glatte Rohgüsse ist. Zusätzlich sind alle Vibratoren linksseitig noch mit einem Rüttelbügel aus rostfreiem Stahl ausgestattet, welcher beim Ausgießen von Abdrücken benutzt werden kann. -
Seite 7: Lagerung
Stellen Sie das Gerät so auf, dass der Arbeitsbereich und die Bedienfähigkeit nicht eingeschränkt wird (Baumaße berücksichtigen). Das Gerät nicht im Freien oder an schlecht gelüfteten Orten aufstellen. Vor der Inbetriebnahme muss das Gerät unbedingt Raumtemperatur annehmen. Lagerung Bei längerer Lagerung das Gerät vor Feuchtigkeit und Staub schützen. Installation/ Inbetriebnahme Stecken Sie den Netzstecker in die Steckdose –... -
Seite 8: Kv-16
KV-16 Gerät einschalten: KV-16: Mit Drehknopf 1-0-2 die Schwingungen pro Minute wählen. ( 1 = 3000 Schwingungen/min. bzw. 2 = 6000 Schwingungen/min. ) KV-26 Gerät einschalten: KV-26: Mit Drehknopf 1-0-2 die Schwingungen pro Minute wählen. ( 1 = 3000 Schwingungen/min. bzw. 2 = 6000 Schwingungen/min.) KV-26 plus und KV-36 Gerät einschalten:... -
Seite 9: Störungssuche/ Fehlerbehebung
Störungssuche/ Fehlerbehebung Störung Ursache Fehlerbehebung Vibrator rüttelt nicht Netzstecker nicht Netzstecker einstecken ggf. prüfen eingesteckt Dreh- bzw. Schalter tauschen ggf. Reparatur (Service- Kippschalter Werkstatt kontaktieren) defekt Vibrator rüttelt nicht oder Potentiometer bzw. gesamte Baugruppe rüttelt gleichmäßig - d.h. Schwingungsregle tauschen ggf. Reparatur (Service-Werkstatt Intensität nicht variierbar r, kpl. -
Seite 10: Reinigung Der Gummiauflage
Reinigung der Gummiauflage 10.1.1 Um die Gummiauflage einfacher reinigen zu können, kann diese von den Geräten einfach vom Rütteltisch abgenommen und nach der Reinigung wieder aufgesetzt werden 10.2 Wartung Das Gerät ist wartungsfrei. Es ist lediglich darauf zu achten, dass das Gerät sauber gehalten wird. -
Seite 11: Service-Hotline 040/ 730 92 6-0
10.6 Service-Hotline 040/ 730 92 6-0 10.7 Lieferumfang/ Zubehör Lieferumfang: Artikel Nr. KV-16, komplett mit Gummiauflage 169998 A Edelstahlausführung kunststoffpulverbeschichtet (naturweiß ähnlich RAL 9016) KV-26, komplett mit Gummiauflage 169996 A Edelstahlausführung kunststoffpulverbeschichtet (naturweiß ähnlich RAL 9016) KV-26 plus, komplett mit Gummiauflage 169992 A Edelstahlausführung... -
Seite 12: Technische Daten
Technische Daten Vibratoren KV-16 Artikel Nr.: 169998 (kunststoffpulverbeschichtet) Artikel Nr.: 169986 (matt) Spannung 220–240 V / 50/60 Hz Stromaufnahme 0,3 A Leistung 70 W Maße B x H x T 145 x 150 x 143 mm Gewicht 3,9 kg Schallpegel 53 dB(A) Rüttelintensität... - Seite 13 KV-36 Artikel Nr.: 169999 (kunststoffpulverbeschichtet) Artikel Nr.: 169989 (matt) Spannung 220–240 V / 50/60 Hz Stromaufnahme 0,6 A Leistung 130 W Maße B x H x T 308 x 173 x 208 mm Gewicht 10,9 kg Schallpegel 58 dB(A) Rüttelintensität 3000 / 6000 Schw./min.
-
Seite 14: Entsorgung Des Geräts
Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung. 12.2 Besondere Hinweise für Kunden in Deutschland Bei den Wassermann Elektrogeräten handelt es sich um Geräte für den gewerblichen Einsatz. Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden von Wassermann zurückgenommen. -
Seite 15: Eu-Konformitätserklärung
Dental-Maschinen GmbH Dentalbereich Rudorffweg 15-17 21031 Hamburg Deutschland Maschinen-Typ: weiß / matt KV-16 Art.-Nr. 169998 / 169986 KV-26 Art.-Nr. 169996 / 169987 KV-26 plus mit stufenlos regelbarer Rüttelintensität Art.-Nr. 169992 / 169988 KV-36 mit stufenlos regelbarer Rüttelintensität Art.-Nr. 169999 / 169989 KV-56 mit stufenlos regelbarer Rüttelintensität...
