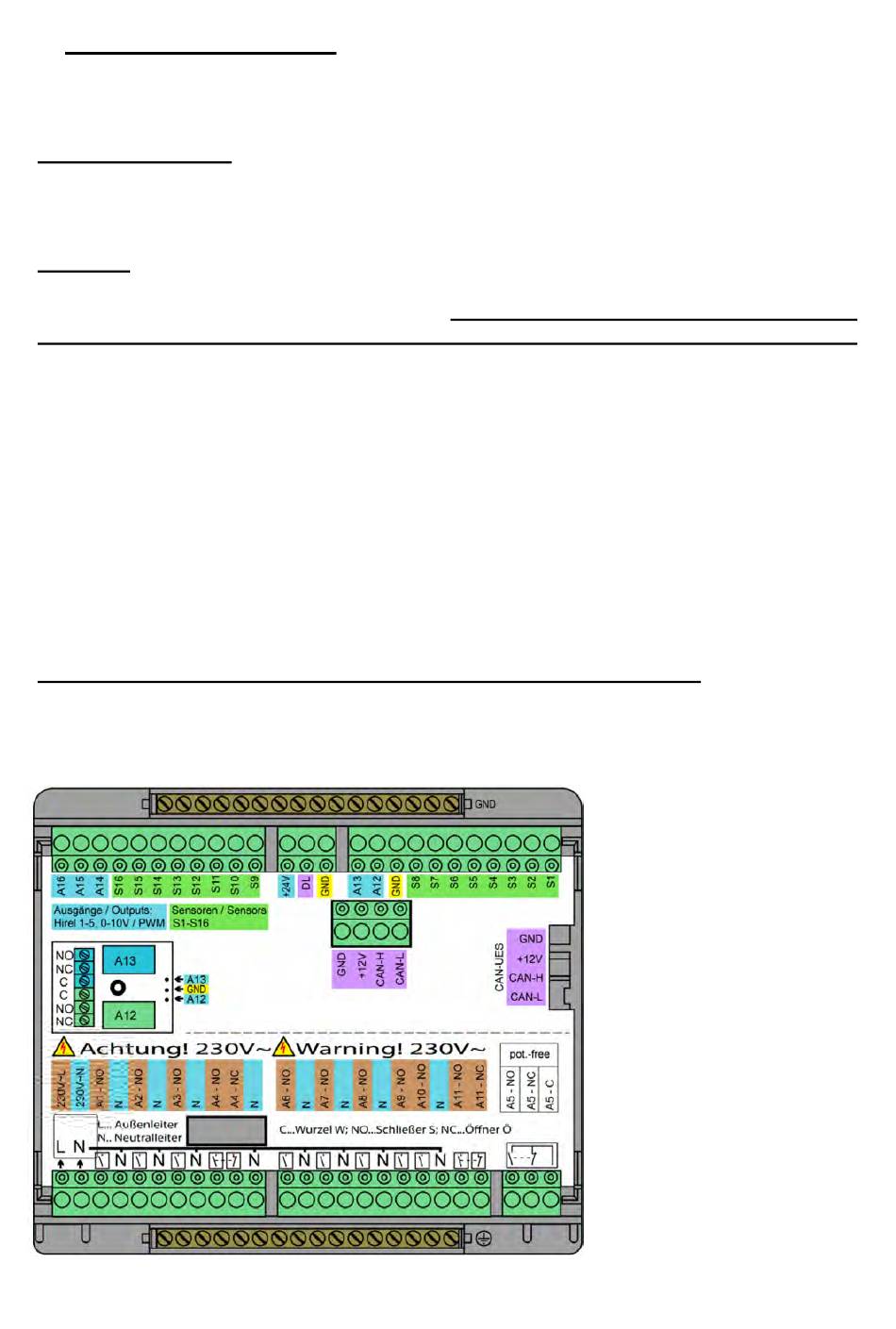

4. Elektrischer Anschluss
Der elektrische Anschluss darf nur von einem Fachmann und nach den einschlägigen
örtlichen bzw. VDE- Richtlinien erfolgen.
Wichtiger Hinweis: Als Schutz vor Blitzschäden muss die elektrische Anlage den
Vorschriften entsprechend errichtet sein (Überspannungsableiter). Sensorausfälle durch
Gewitter bzw. durch elektrostatische Ladung sind meistens auf fehlende oder
fehlerhafte Erdung oder fehlenden Überspannungsschutz zurückzuführen.
Achtung: Arbeiten im Inneren der Konsole dürfen nur spannungslos erfolgen. Alle
Fühler und Pumpen bzw. Ventile sind entsprechend ihrer Nummerierung aus dem
Klemmenbelegungsplan
Ausnahme der Zuleitung Querschnitte von 0,75 – 1,5² feindrähtig empfehlenswert.
Für die Schutzleiter steht eine Klemmleiste zur Verfügung. Alle Kabel können sofort
nach der jeweiligen Klemmung mit einer Rastkralle (= Zugentlastung) fixiert werden. Für
die Schutzleiter steht eine Sammelklemmleiste zur Verfügung.
Der Anschluss der Sensoren erfolgt immer zwischen dem jeweiligen Sensoranschluss
(S1 – S16) und der Sensormasse (GND). Im oberen Bereich der Konsole befindet sich
eine Masseleiste, zu der eine werksseitige Verbindung zur Klemme GND gelegt ist.
Um Messwertschwankungen zu vermeiden ist für eine störungsfreie Signalübertragung
darauf zu achten, dass die Sensorleitungen keinen äußeren negativen Einflüssen durch
230V-Leitungen ausgesetzt sind. Die Sensorleitungen dürfen nicht mit der Netz-
spannung zusammen in einem Kabel geführt werden. Bei Verwendung von nicht
geschirmten Kabeln sind Sensorleitungen und 230V-Netzleitungen in getrennten oder
abgeteilten Kabelkanälen und mit einem Mindestabstand von 5 cm zu verlegen.
Für die Sensorleitungen reicht ein Querschnitt von 0,5² - 0,75² aus.
Klemmhilfe
anzuklemmen.
Im
6
Netzspannungsbereich
Jedem
Schild mit den Klemmen-
bezeichnungen
zwischen den Kleinspan-
nungs-
Klemmen
wird. Nach Abschluss des
elektrischen
kann
dieses
Regler belassen oder auch
entfernt werden.
sind
mit
Regler
liegt
ein
bei,
das
und
den
230V-
eingeklemmt
Anschlusses
Schild
im
