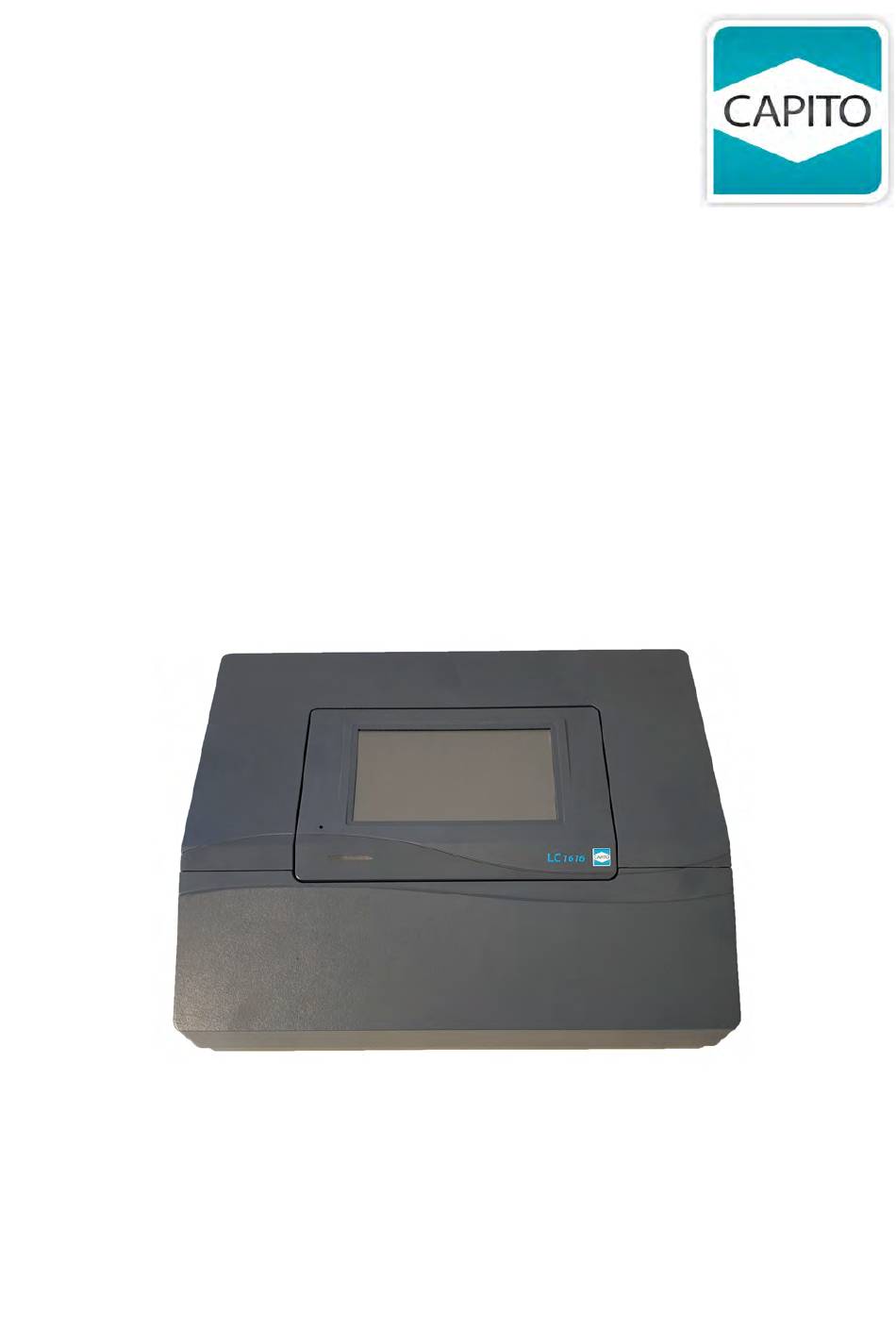

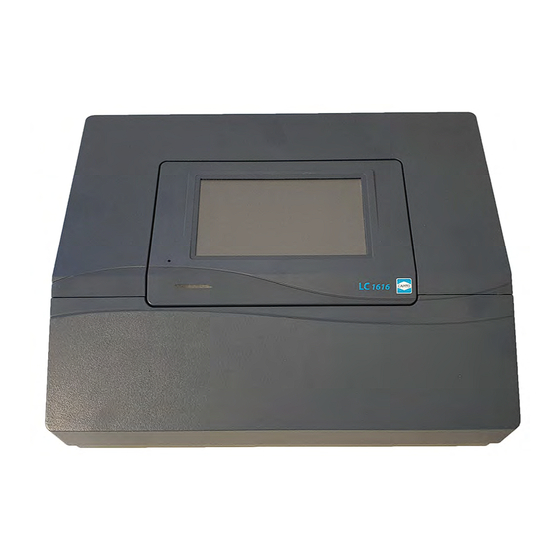

- Seite 1 ______________________________________ Technische Unterlagen Installations - und Bedienungsanleitung CAPITO Regelmodul LC1616 ______________________________________ 03 – 2020...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung, sowie der darin enthaltenen Sicherheitshinweise zurück zu führen sind. Technische Änderungen behalten wir uns vor. © Carl Capito Heiztechnik GmbH; Mühlenbergstraße 12; D-57290 Neunkirchen Diese Montage- und Bedienungsanleitung ist urheberrechtlich geschützt. Eine Verwendung außerhalb des Urheberrechts bedarf der Zustimmung der Firma Carl Capito Heiztechnik GmbH. -
Seite 3: Sicherheitsbestimmungen
1. Sicherheitsbestimmungen Alle Montage- und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. Das Gerät darf nicht geöffnet werden. -
Seite 4: Lieferumfang Und Mögliche Zusatzausstattung
2. Lieferumfang (Grundausstattung): 1x Regelmodul LC 1616 im Wandgehäuse Folgende zusätzliche Ausstattung wird empfohlen: Montageplatte für Regelungen am Pufferspeicher Modul für Fernzugriff und Datenkommunikation „Easy Access“... -
Seite 5: Montage Regelmodul Lc1616 Im Wandgehäuse
3. Montage Regelmodul LC1616 im Wandgehäuse Die Regelung kann wahlweise am Speicher (siehe dazu die Hinweise im Capito Zubehör „Puffermontageplatte Regelung“) oder an der Wand montiert werden. Eingabestift für Display Mit zwei großen Schraubendrehern die beiden Rastkrallen drücken (Pfeile in Skizze links) und das Gerät aus der Konsole hebeln. -
Seite 6: Elektrischer Anschluss
4. Elektrischer Anschluss Der elektrische Anschluss darf nur von einem Fachmann und nach den einschlägigen örtlichen bzw. VDE- Richtlinien erfolgen. Wichtiger Hinweis: Als Schutz vor Blitzschäden muss die elektrische Anlage den Vorschriften entsprechend errichtet sein (Überspannungsableiter). Sensorausfälle durch Gewitter bzw. durch elektrostatische Ladung sind meistens auf fehlende oder fehlerhafte Erdung oder fehlenden Überspannungsschutz zurückzuführen. -
Seite 7: Gesamtansicht Der Klemmen
Gesamtansicht der Klemmen Die Kabeleinführungen für die 230V Zu- und Ableitungen sind unten, die Kabeleinführungen für die Kleinspannungsleitungen befinden sich oben. -
Seite 8: Fühlermontage
5. Fühlermontage Für die CAPITO Systemtechnik wird eine hohe Regelgenauigkeit angestrebt. Deshalb verwenden wir eine hochwertige und auf unsere Regelung abgestimmte Sensortechnik. Die nachfolgend aufgeführten Hinweise für Einbauposition und Montage von Sensoren und Tauchhülsen müssen zwingend beachtet und berücksichtigt werden. -
Seite 9: Inbetriebnahme Und Voraussetzungen / Technische Daten
6. Inbetriebnahme Vor der Inbetriebnahme sind folgende Punkte zu prüfen: Das Heizungssystem gemäß beiliegenden Anlagenschema angeschlossen und außerdem vollständig gefüllt, gespült und entlüftet. Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen sind unter Berücksichtigung der jeweils gültigen Normen und VDE-Richtlinien sowie der örtlichen Vorschriften vollständig ausgeführt. -
Seite 10: Bedienung (Allgemeine Grundlagen)
7. Bedienung (Allgemeine Grundlagen) Geräteübersicht: Bedientift für Display Reset-Taste LED-Kontrolllampe Bedienung: Das Regelmodul LC 1616 wird über einen 4,3“ berührungssensitiven Bildschirm (Touch- Screen) bedient. Zur einfacheren Handhabung steht ein Bedienstift zur Verfügung, der sich hinter der aufklappbaren Abdeckung befindet. Mit dem Stift können Bedienflächen angetippt und die Displayansicht durch Schieben weitergescrollt werden. -
Seite 11: Bedienung (Hauptmenü Und Untermenüs)
9. Bedienung Anzeige Hauptmenü: Vom Hauptmenü aus gelangt man in die einzelnen Untermenüs, um z.B. Anzeigewerte zu sehen oder Einstellungen zu ändern. Tippen Sie auf das „Home-Symbol“ um in die Funktionsübersicht zu gelangen. Hinweis: Die Funktionsübersicht ist nicht bei allen LC 1616 Reglern verfügbar. Wenn Sie das Symbol antippen, können Sie alle Geräte, die über den CAN-Bus mit dem Regler verbunden sind, sehen und in die Menüs dieser Geräte einsteigen. - Seite 12 Wichtiger Hinweis! Im Experten-Modus können sämtliche Parameter geändert werden. Für eigenmächtige Änderungen kann die Funktionalität des Regelsystems von Seiten des Herstellers nicht mehr gewährleistet werden. Änderungen im Experten- Modus sollten deshalb grundsätzlich nur nach Rücksprache mit dem Technischen Kundenservice der Fa. CAPITO vorgenommen werden.
- Seite 13 Drehzahlparameter für Umschicht,- oder Ladepumpen bei Bedarf verändert werden. Änderungen von Fixwerten sind sicherheitstechnischen Gründen nur im Expertenmodus möglich. Änderungen sollten grundsätzlich nur von eingewiesenem Bedienpersonal oder nach vorheriger Rücksprache mit dem Technischen Kundenservice der Fa. CAPITO vorgenommen werden.
- Seite 14 Bedien- personal oder nach vorheriger Rücksprache Tech- nischen Kundenservice der Fa. CAPITO vorgenommen werden. Wichtiger Hinweis! Während des Handbetriebes erfolgt keine Überwachung der Temperaturen. Bei Fehlbedienung oder unbeaufsichtigtem Betrieb dieser Funktion kann es zu Schäden im Heizungs- bzw. Warmwassersystem kommen.
- Seite 15 Datenverwaltung können aus sicherheitstechnischen Gründen nur im Experten- Modus geändert werden. Für eigenmächtige Änderungen kann die Funktionalität des Regelsystems von Seiten des Herstellers nicht mehr gewährleistet werden. Änderungen im Experten-Modus sollten deshalb grundsätzlich nur nach Rücksprache mit dem Technischen Kundenservice der Fa. CAPITO vorgenommen werden.
-
Seite 16: Fernzugriff Und Anlagenüberwachung
10. Fernzugriff & Anlagenüberwachung Easy Access ist eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, Datenlogging und Visualisierung der Regelung per CAN-Bus. Der Fernzugriff kann ohne komplizierte und zeitaufwendige Einrichtung eines Routers erfolgen. Betrieb / Zugriff: • direkt über das LAN-Netzwerk • über das Webportal https://cmi.ta.co.at Merkmale: •... -
Seite 17: Ersatzteile
11. Ersatzteile Bild Bezeichnung Artikelnummer Temperaturfühler PT 1000 37.639.000.21 Easy Access für Messwertaufzeichnungen, Datensicherung, Schnittstelle zur Einbindung in ein 37.639.000.45 Netzwerk für z.B. Fernzugriff Anschlusskabel 230 V für Hocheffizienzpumpe PWM 37.666.000.35 Anschlusskabel PWM für Hocheffizienzpumpe PWM 37.666.000.36 Regelmodul LC 1616 (Ersatzteil) 37.639.000.64 Einschraubtemperaturfühler ½“... -
Seite 18: Konformitätserklärung
12. EU - Konformitätserklärung Dokument- Nr. / Datum: TA17023 / 02.02.2017 Hersteller: Technische Alternative RT GmbH. Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produktbezeichnung: UVR16x2K Markennamen: Technische Alternative RT GmbH. Produktbeschreibung: Frei programmierbare Universalregelung Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinien: 2014/35/EU Niederspannungsrichtlinie... -
Seite 19: Detaillierte Unterlagen (Klemmenplan / Hydraulikschema / Etc.)
13. Detaillierte Unterlagen zum Bauvorhaben - Klemmenbelegungsplan - Hydraulikschema - Funktionsbeschreibung - Status- und Störmeldungen... -
Seite 20: Klemmenbelegung Und Anschlussverdrahtung Lc 1616
Klemmenbelegung und Anschlussverdrahtung LC 1616 Empfehlung der Kabelquerschnitte: Sensorleitungen: 0,5 - 0,75² feindrähtig 230V Leitungen: 1-1,5² feindrähtig PWM-Steuersignal Netz 230V 230V für Pumpenmodulation Ausgänge und Gerät 2m Anschlusskabel mit Stecker PWM-Steuersignal abgesichert mit 6,3 A flink für Pumpenmodulation A1-NO A2-NO Ladepumpe (Molex –... - Seite 21 A2 (230V) A16 (PWM) A6 (230V) A15 (PWM)
- Seite 22 Anhang: Allgemeines Regelkonzept zur CAPITO 2-Zonen-Puffertechnik Allgemeine Grundlagen Der Capito 2-Zonen-PD ist mit Heizungswasser gefüllt und besteht aus 2 geregelten Temperaturzonen. Eine im Pufferspeicher eingebaute thermisch isolierende Ronde sorgt für Aufteilung beiden Temperaturzonen. Niedertemperaturzone befinden sich leistungsstarken Trinkwasser- wärmetauscher. Manchmal befinden sich auch im unteren Bereich der Hochtemperaturzone eingebaute Trinkwasserwärmetauscher.
-
Seite 23: Status- Und Störmeldungen
Status- und Störmeldungen Um den jeweiligen Betriebszustand am Regelmodul LC 1616 diagnostizieren zu können, verfügt das Gerät über eine LED-Kontrolllampe mit unterschiedlichen Farb,- und Leuchtzuständen. LED-Kontrolllampe Übersicht Status- und Störmeldungen Status LED Erklärung Beseitigung Grün Dauerlicht Normaler Betriebszustand -------------------------------------- __________ Grün Blinklicht Sonderfunktion WW-Safety Funktion deaktivieren... - Seite 24 CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-0 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de Technische Änderungen oder Irrtümer vorbehalten!
